Jak zdjąć sprzęgło klimatyzacji? Poradnik krok po kroku

Witaj w moim praktycznym przewodniku krok po kroku, który pokaże Ci, jak samodzielnie zdemontować sprzęgło sprężarki klimatyzacji w Twoim samochodzie. Znajdziesz tu wszystko, co musisz wiedzieć o niezbędnych narzędziach, kolejności wykonywania czynności, potencjalnych trudnościach oraz diagnostyce, co pozwoli Ci na skuteczne rozwiązanie problemu i zaoszczędzenie pieniędzy.

Zanim chwycisz za klucze: czy to sprzęgło klimatyzacji jest przyczyną problemu?

Głośny szum, pisk, a może całkowita cisza? Objawy, które demaskują usterkę

Zanim zabierzesz się do pracy, upewnij się, że to właśnie sprzęgło jest winowajcą problemów z klimatyzacją. Najczęstsze symptomy awarii to brak chłodzenia, mimo że klimatyzacja jest włączona, a także niepokojące dźwięki dochodzące z okolic kompresora może to być piszczenie, tarcie, a nawet głośny szum, szczególnie gdy układ AC jest aktywny. Zwróć też uwagę na to, czy tarcza sprzęgła nie ślizga się lub czy nie jest całkowicie nieruchoma, gdy powinna pracować.

• Brak chłodzenia pomimo włączonej klimatyzacji.
• Hałas (piszczenie, tarcie, szum) z okolicy kompresora po włączeniu AC.
• Widoczne ślizganie się tarczy sprzęgła.
• Całkowite zatrzymanie tarczy sprzęgła, gdy powinna się obracać.

Prosty test w 3 krokach: Jak sprawdzić sprzęgło bez wizyty u mechanika?

1. Włącz silnik samochodu i ustaw nawiew klimatyzacji na maksymalne chłodzenie.
2. Zlokalizuj kompresor klimatyzacji i obserwuj jego sprzęgło.
3. Sprawdź, czy tarcza sprzęgła obraca się wraz z kołem pasowym. Jeśli się nie obraca, ślizga lub jest nieruchoma, prawdopodobnie masz do czynienia z uszkodzeniem sprzęgła.

Cewka, łożysko czy tarcza? Zrozum, co dokładnie mogło się zepsuć

W sprzęgle sprężarki klimatyzacji najczęściej dochodzi do dwóch rodzajów awarii. Pierwszą jest spalenie cewki elektromagnetycznej, która odpowiada za wytworzenie pola magnetycznego i załączenie sprzęgła. Drugą, równie częstą usterką, jest zużycie łożyska koła pasowego. To właśnie ono umożliwia swobodne obracanie się koła pasowego, gdy sprężarka nie pracuje, a jego awaria objawia się głośnym szumem lub zatarciem.

Przygotuj swój warsztat: niezbędne narzędzia i zasady bezpieczeństwa

Narzędzia, bez których praca stanie w miejscu: od nasadek po specjalistyczny ściągacz

• Zestaw kluczy nasadowych i płaskich (najczęściej 8-19 mm).
• Klucz do przytrzymania tarczy sprzęgła (często specjalistyczny).
• Ściągacz do sprzęgła i koła pasowego.
• Szczypce do pierścieni zabezpieczających (segerów).
• Klucz dynamometryczny (do prawidłowego dokręcenia śruby centralnej przy montażu).

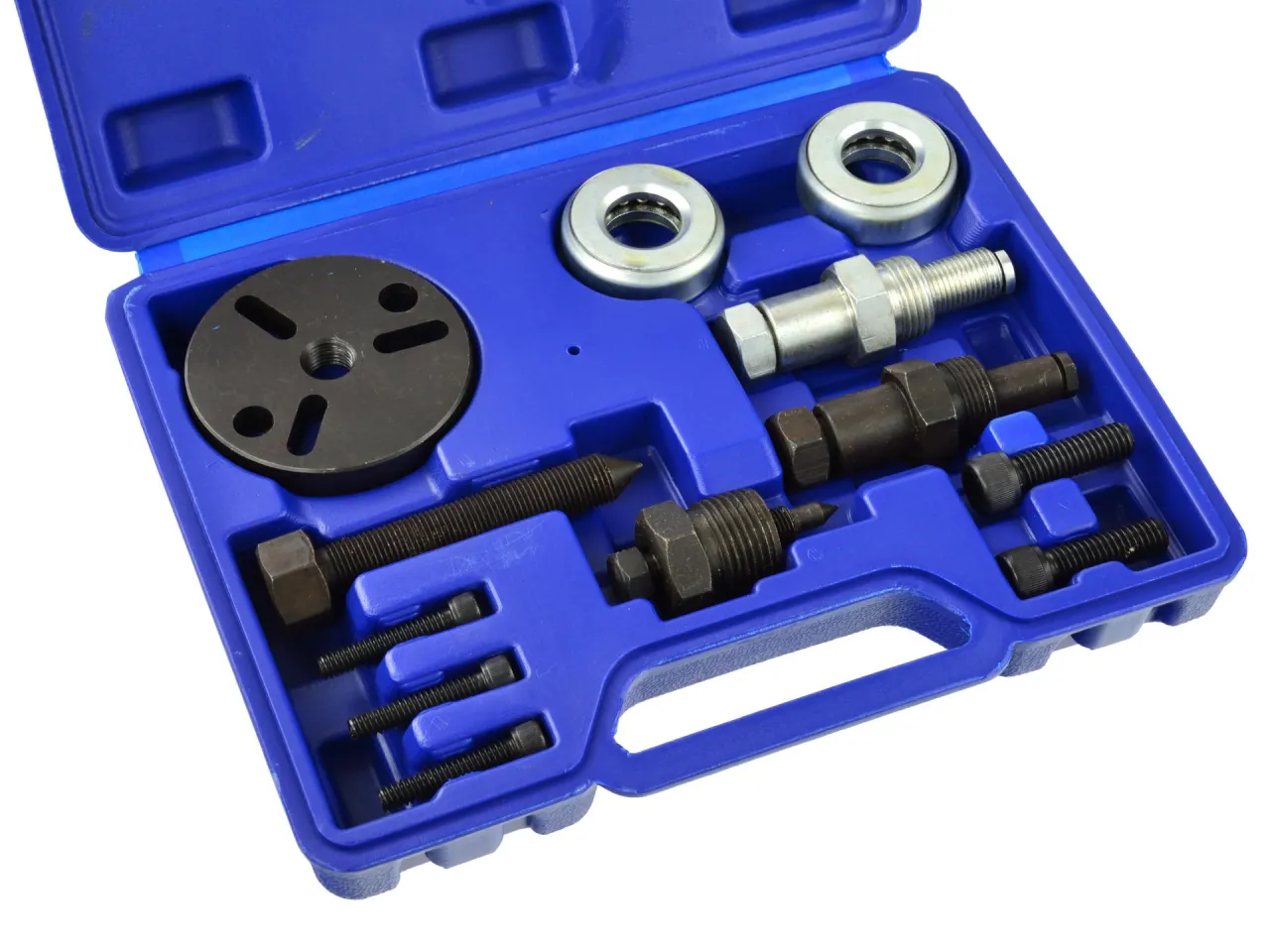

Na polskim rynku dostępne są dedykowane zestawy ściągaczy do sprzęgieł kompresorów klimatyzacji, które obejmują narzędzia do obsługi najpopularniejszych marek, takich jak Sanden, Delphi czy Zexel. Koszt takiego zestawu waha się zazwyczaj od 100 do 300 zł. Zdecydowanie odradzam stosowanie prowizorycznych metod, takich jak próby podważania czy używanie uniwersalnych ściągaczy do łożysk ryzyko uszkodzenia elementów jest bardzo wysokie, a potencjalne koszty naprawy mogą przewyższyć cenę zakupu profesjonalnego narzędzia.

Czy musisz opróżniać układ klimatyzacji? Najważniejsza informacja dla domowego mechanika

Standardowa procedura demontażu sprzęgła sprężarki klimatyzacji nie wymaga demontażu całego kompresora ani spuszczania czynnika chłodniczego z układu. To kluczowa informacja, która znacząco ułatwia pracę domowym mechanikom.

Bezpieczeństwo przede wszystkim: O czym absolutnie musisz pamiętać przed startem?

• Odłącz akumulator: Zawsze odłącz klemę minusową akumulatora przed rozpoczęciem jakichkolwiek prac przy układzie elektrycznym lub mechanicznych w komorze silnika.
• Okulary ochronne: Chroń oczy przed spadającymi elementami, pyłem i smarem.
• Rękawice robocze: Zapewnią lepszy chwyt i ochronią dłonie przed zabrudzeniem oraz ewentualnymi skaleczeniami.
• Stabilne podparcie pojazdu: Jeśli konieczne jest podniesienie samochodu, używaj solidnych podnośników i kobyłek. Nigdy nie pracuj pod pojazdem opartym jedynie na podnośniku.

Demontaż sprzęgła sprężarki klimatyzacji: instrukcja krok po kroku

Krok 1: Uzyskanie dostępu: zlokalizuj kompresor i przygotuj pole do pracy

Pierwszym krokiem jest zlokalizowanie kompresora klimatyzacji w komorze silnika. Zazwyczaj znajduje się on w dolnej części silnika, napędzany paskiem klinowym. Aby uzyskać swobodny dostęp, może być konieczne zdemontowanie plastikowych osłon silnika lub innych elementów, które blokują widok i dostęp do kompresora. Odłącz również pasek klinowy, który napędza kompresor zazwyczaj wymaga to poluzowania napinacza paska.

Krok 2: Odkręcenie śruby centralnej: jak zablokować tarczę i uniknąć jej obracania?

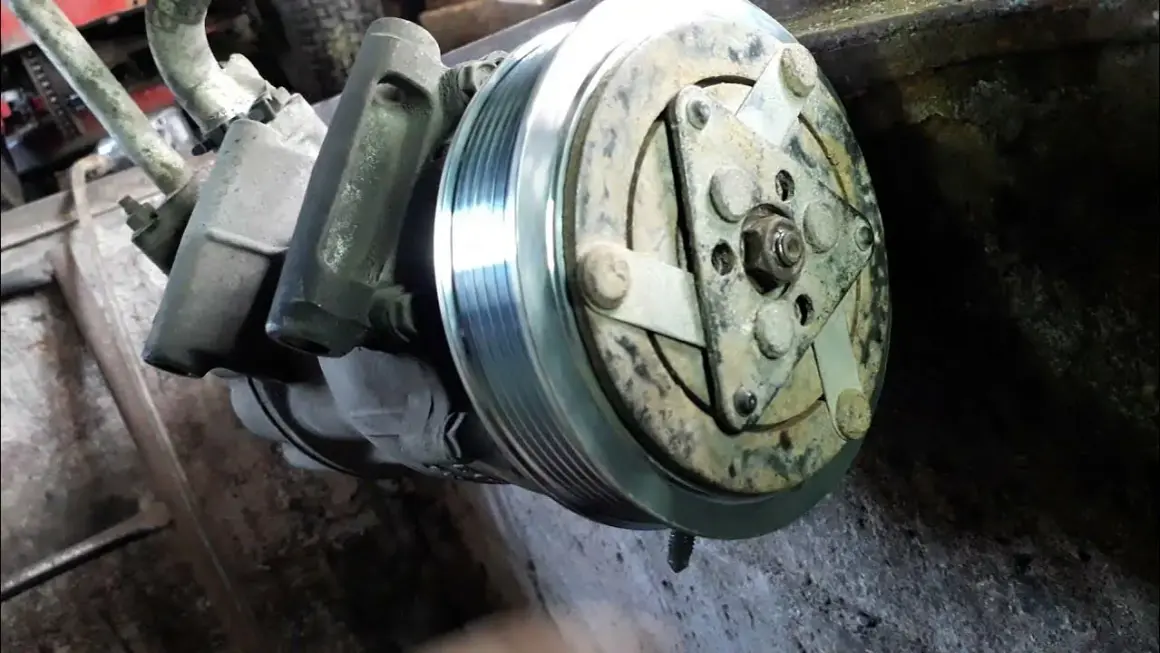

Po uzyskaniu dostępu do sprzęgła, zauważysz centralną śrubę, która mocuje tarczę sprzęgła do wałka kompresora. Zazwyczaj jest to śruba na klucz 8 lub 10 mm. Aby ją odkręcić, musisz zablokować obracanie się tarczy sprzęgła. Możesz to zrobić za pomocą specjalistycznego klucza do przytrzymania tarczy, który często ma kształt dopasowany do jej wielowypustów lub otworów. Jeśli nie masz takiego narzędzia, możesz spróbować użyć dwóch płaskich kluczy lub śrubokrętów, aby zablokować tarczę, wkładając je w otwory w tarczy lub opierając o wystające elementy. Pamiętaj o użyciu odpowiedniej siły i unikaj uszkodzenia tarczy.

Krok 3: Demontaż tarczy sprzęgła (zabieraka): kiedy wystarczy siła, a kiedy potrzebny jest gwint?

Gdy śruba centralna jest odkręcona, możesz zdjąć zewnętrzną tarczę sprzęgła, zwaną również zabierakiem. Czasami tarcza schodzi łatwo, ale często jest mocno zapieczona lub zespolona z kołem pasowym przez korozję. W takich przypadkach może być konieczne użycie ściągacza z gwintem, który wkręca się w otwory w tarczy, a następnie poprzez dokręcanie śruby ściąga tarczę z wieloklinu wałka.

Krok 4: Usunięcie pierścienia zabezpieczającego (segera): mały detal, wielki problem?

Po zdjęciu tarczy sprzęgła zobaczysz pierścień zabezpieczający (seger), który utrzymuje koło pasowe na miejscu. Jest to zazwyczaj pierścień typu "zewnętrznego". Do jego usunięcia niezbędne są specjalne szczypce do segerów. Upewnij się, że używasz szczypiec o odpowiednim rozmiarze i kształcie końcówek, aby pewnie chwycić pierścień. Ostrożnie rozchyl pierścień i zsuń go z rowka, uważając, aby nie wystrzelił i nie zgubił się.

Krok 5: Ściąganie koła pasowego z łożyskiem: kluczowy moment operacji

To kluczowy etap, ponieważ koło pasowe jest zazwyczaj mocno wciśnięte na wieloklinie wałka kompresora i osadzone na łożysku. Tutaj niezbędny jest specjalistyczny ściągacz do sprzęgła i koła pasowego. Ściągacz składa się zazwyczaj z łap, które obejmują koło pasowe, oraz śruby centralnej, która opiera się o koniec wałka kompresora. Poprzez stopniowe dokręcanie śruby ściągacza, koło pasowe jest równomiernie wyciągane z wieloklinu. Bądź cierpliwy i unikaj gwałtownych ruchów, które mogą uszkodzić wałek lub obudowę kompresora.

Krok 6: Ostatni element układanki, czyli demontaż cewki elektromagnetycznej

Po zdjęciu koła pasowego, ostatnim elementem sprzęgła jest cewka elektromagnetyczna, która jest zamontowana na przedniej części obudowy kompresora. Zazwyczaj jest ona przykręcona kilkoma śrubami. Przed odkręceniem śrub, odłącz przewód elektryczny zasilający cewkę. Po odkręceniu śrub, cewkę można zdjąć. Jest to element dość delikatny, więc postępuj ostrożnie.

Najczęstsze problemy podczas demontażu i jak sobie z nimi poradzić

Śruba ani drgnie? Sprawdzone sposoby na zapieczone połączenia

Zapieczona śruba centralna to jeden z najczęstszych problemów. Oto kilka sprawdzonych metod:

• Preparaty penetrujące: Spryskaj śrubę wysokiej jakości preparatem penetrującym (np. WD-40 lub jego odpowiednikiem) i odczekaj kilkanaście minut, a nawet kilka godzin, aby umożliwić mu dotarcie do gwintu.
• Delikatne podgrzewanie: W niektórych przypadkach można ostrożnie podgrzać łeb śruby palnikiem propan-butan. Pamiętaj, aby nie przegrzać elementów gumowych ani plastikowych w pobliżu. Po podgrzaniu spróbuj odkręcić śrubę.
• Uderzenia: Czasami delikatne uderzenia kluczem lub młotkiem w łeb śruby mogą pomóc poluzować zapieczony gwint.
• Odpowiednia technika: Upewnij się, że używasz klucza o odpowiednim rozmiarze i dobrze osadzonego na śrubie. Spróbuj pulsacyjnych ruchów napnij klucz, puść, napnij ponownie.

Koło pasowe nie chce zejść? Techniki pracy ze ściągaczem, które musisz znać

Jeśli koło pasowe stawia opór i nie chce zejść mimo użycia ściągacza, kluczem jest cierpliwość i prawidłowa technika. Upewnij się, że łapy ściągacza są mocno i równomiernie osadzone na kole pasowym. Dokręcaj śrubę ściągacza stopniowo, obserwując reakcję koła. Czasami pomocne może być delikatne opukiwanie koła pasowego (nie wałka!) młotkiem gumowym lub drewnianym, aby pomóc mu "puścić". Nigdy nie używaj stalowego młotka bezpośrednio na kole pasowym, ponieważ możesz je uszkodzić.

Co zrobić, gdy nie posiadasz specjalistycznego klucza lub ściągacza?

Brak specjalistycznych narzędzi to częsty dylemat. Jak wspominałem, stosowanie prowizorycznych metod jest ryzykowne i może prowadzić do uszkodzenia elementów. Zamiast ryzykować, rozważ następujące opcje: wypożyczenie narzędzi od znajomego mechanika lub z wypożyczalni narzędzi, zakup uniwersalnego zestawu ściągaczy (często opłacalna inwestycja, jeśli planujesz samodzielne naprawy w przyszłości), lub, jeśli nie czujesz się pewnie lub nie masz możliwości zdobycia odpowiednich narzędzi, zlecenie tej części pracy profesjonalnemu warsztatowi. Pamiętaj, że koszt naprawy uszkodzeń spowodowanych nieprawidłowym demontażem może znacznie przewyższyć koszt profesjonalnej usługi.

Sprzęgło zdemontowane: co dalej wymiana części czy całego elementu?

Jak ocenić stan poszczególnych komponentów: tarczy, koła, łożyska i cewki?

Po zdemontowaniu sprzęgła dokładnie obejrzyj każdy jego element:

• Tarcza sprzęgła (zabierak): Sprawdź, czy nie ma na niej głębokich rys, pęknięć, śladów przypalenia lub nadmiernego zużycia okładziny ciernej.
• Koło pasowe: Obejrzyj je pod kątem uszkodzeń mechanicznych, pęknięć i sprawdź, czy łożysko w nim osadzone nie ma luzów i czy obraca się płynnie, bez szumów.
• Łożysko koła pasowego: Obracaj je palcami. Powinno obracać się cicho i gładko. Wszelkie luzy, zgrzyty czy szumy świadczą o jego zużyciu.
• Cewka elektromagnetyczna: Obejrzyj ją pod kątem śladów przegrzania, pęknięć izolacji lub widocznych uszkodzeń. Możesz również sprawdzić jej rezystancję multimetrem (wartość powinna być zgodna ze specyfikacją producenta, zazwyczaj kilka Ohmów).

Wymiana samego łożyska: kiedy to się opłaca i jak to zrobić?

Jeśli tylko łożysko koła pasowego jest zużyte, a pozostałe elementy sprzęgła są w dobrym stanie, można rozważyć wymianę samego łożyska. Koszt nowego łożyska to zazwyczaj 30-80 zł. Jednak jego wymiana wymaga posiadania prasy hydraulicznej, która pozwoli na bezpieczne wyprasowanie starego i wprasowanie nowego łożyska. Jeśli nie posiadasz prasy, lepiej zlecić tę czynność warsztatowi lub rozważyć zakup nowego kompletu sprzęgła, jeśli cena jest zbliżona.

DIY vs. warsztat: Porównanie kosztów samodzielnej naprawy i zlecenia usługi w Polsce

Samodzielna wymiana sprzęgła sprężarki klimatyzacji może przynieść znaczące oszczędności, zwłaszcza w kontekście rosnących kosztów usług warsztatowych w Polsce.

Jak widać, samodzielna wymiana, nawet z uwzględnieniem kosztu zakupu specjalistycznych narzędzi (które można wykorzystać wielokrotnie), jest często znacznie bardziej opłacalna niż zlecenie tej usługi w warsztacie. Daje to również satysfakcję z wykonanej pracy i zdobytej wiedzy.

Przeczytaj również: Korek chłodnicy BMW: Objawy, jak sprawdzić i uniknąć kosztów

Kluczowe wnioski i Twoje dalsze kroki

Samodzielny demontaż sprzęgła sprężarki klimatyzacji jest zadaniem, które możesz wykonać we własnym garażu, oszczędzając znaczną część kosztów w porównaniu do wizyty w warsztacie. Jak pokazałem, kluczem do sukcesu jest odpowiednie przygotowanie, posiadanie niezbędnych narzędzi (zwłaszcza specjalistycznego ściągacza) oraz cierpliwość w pokonywaniu potencjalnych trudności, takich jak zapieczone śruby czy mocno osadzone koło pasowe.

• Demontaż sprzęgła nie wymaga opróżniania układu klimatyzacji ani demontażu całego kompresora.
• Kluczem do sukcesu jest posiadanie dedykowanego ściągacza do sprzęgła i koła pasowego.
• Najczęstsze problemy to zapieczone śruby i trudności ze zdjęciem koła pasowego cierpliwość i odpowiednie metody są tu kluczowe.
• Samodzielna wymiana może przynieść znaczące oszczędności finansowe.

Z mojego doświadczenia wiem, że pierwszy demontaż może wydawać się skomplikowany, ale z każdym kolejnym razem staje się prostszy. Najważniejsze to nie bać się wyzwań i podejść do zadania metodycznie. Pamiętaj, że zdobycie odpowiednich narzędzi to inwestycja, która zwróci się przy kolejnych naprawach. Zawsze jednak oceniaj swoje możliwości jeśli czujesz, że zadanie jest poza Twoim zasięgiem, lepiej zlecić je specjaliście.

Jakie są Twoje doświadczenia z samodzielną wymianą sprzęgła klimatyzacji lub innymi naprawami układu chłodzenia? Podziel się swoimi spostrzeżeniami i poradami w komentarzach poniżej!
