Wiązka elektryczna Bizon: Wymiana krok po kroku i modernizacja

Instalacja elektryczna w kombajnach Bizon, zwłaszcza w starszych modelach, często sprawia problemy, które mogą prowadzić do kosztownych przestojów w najmniej odpowiednim momencie. Ten przewodnik pomoże Ci zdiagnozować typowe usterki, przeprowadzi Cię przez proces wymiany wiązki elektrycznej krok po kroku, a także podpowie, jak zmodernizować Twojego Bizona, aby działał sprawniej i bezpieczniej.

Stara instalacja w Bizonie dlaczego jest tykającą bombą i jak rozpoznać problem?

Instalacja elektryczna w kombajnach Bizon, zwłaszcza w starszych modelach jak Bizon Super Z056, jest notorycznie problematyczna ze względu na wiek, zmęczenie materiału (kruszenie izolacji) i narażenie na trudne warunki pracy (wilgoć, kurz, wibracje). Jest to instalacja 12-woltowa, jednoprzewodowa, gdzie masą jest metalowa konstrukcja maszyny. Najczęstsze problemy i usterki zgłaszane przez użytkowników to:

• Problemy z oświetleniem: niedziałające światła robocze, drogowe, kierunkowskazy.
• Awaria wskaźników na desce rozdzielczej: brak wskazań temperatury, ciśnienia oleju, poziomu paliwa.
• Problemy z rozruchem i ładowaniem: uszkodzony alternator, regulator napięcia, problemy z rozrusznikiem.
• Niedziałające czujniki awaryjności (np. czujniki zapchania, zatarcia łożysk).
• Uszkodzenia wynikające z nieprofesjonalnych napraw i modyfikacji w przeszłości (tzw. "pająki" z kabli).

Te objawy to nie drobne niedogodności, ale sygnały, że instalacja elektryczna Twojego Bizona jest w opłakanym stanie. Ignorowanie ich może prowadzić do poważniejszych konsekwencji. Z biegiem lat materiały izolacyjne stają się kruche i podatne na uszkodzenia, a trudne warunki pracy kurz, wilgoć, wibracje tylko przyspieszają proces degradacji. Może to skutkować nie tylko chwilowymi awariami, ale także trwałym uszkodzeniem podzespołów, takich jak alternator czy rozrusznik. W skrajnych przypadkach, zwłaszcza w okresie żniw, gdy maszyna pracuje najintensywniej, może dojść nawet do pożaru kombajnu spowodowanego zwarciem lub przegrzaniem instalacji.

Samodzielna diagnostyka może wydawać się skomplikowana, ale kilka prostych kroków pozwoli Ci zorientować się w sytuacji. Zacznij od dokładnej wizualnej inspekcji całej wiązki. Szukaj pęknięć, przetarć izolacji, śladów przegrzania czy korozji na złączach. Sprawdź stan bezpieczników często są one przyczyną prostych problemów. Następnie, jeśli masz multimetr, możesz przystąpić do testów ciągłości przewodów. Zwróć szczególną uwagę na miejsca, gdzie widać ślady prowizorycznych napraw, tzw. "pająki" to tam najczęściej kryją się źródła problemów.

1. Wizualna inspekcja: Dokładnie obejrzyj całą wiązkę elektryczną, szukając widocznych uszkodzeń izolacji, przetarć, śladów przypalenia czy korozji na złączach i kostkach.
2. Kontrola bezpieczników: Sprawdź stan wszystkich bezpieczników. Jeśli są przepalone, wymień je na nowe o odpowiednim natężeniu. Zwróć uwagę, czy problem nie powraca po wymianie może to świadczyć o głębszej usterce.
3. Testy ciągłości przewodów: Użyj multimetru do sprawdzenia ciągłości poszczególnych obwodów. Podłącz jeden koniec miernika do jednego końca przewodu, a drugi do drugiego. Jeśli multimetr nie pokazuje ciągłości (lub pokazuje bardzo wysoki opór), oznacza to przerwę w obwodzie.
4. Sprawdzenie masy: Upewnij się, że wszystkie punkty masowe (połączenia z masą pojazdu) są czyste, dobrze dokręcone i wolne od korozji. Słaba masa jest częstą przyczyną problemów z elektryką.
5. Identyfikacja "pająków": Zwróć szczególną uwagę na wszelkie nieoryginalne połączenia, prowizoryczne "naprawy" i dodatkowe przewody. Często są one źródłem błędów i problemów.

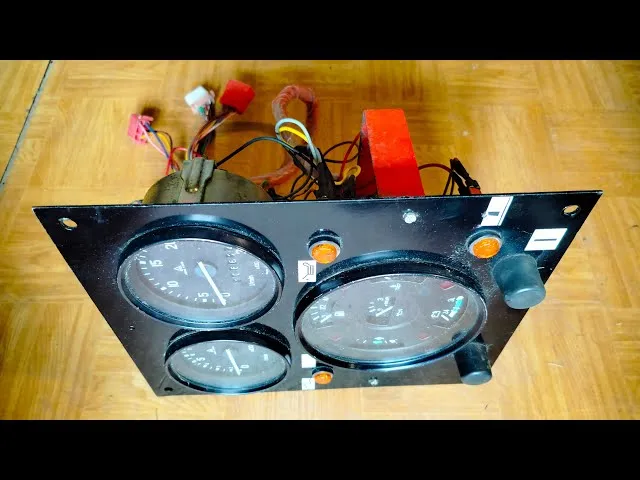

Wymiana wiązki elektrycznej w Bizonie pełny przewodnik krok po kroku

Przystępując do wymiany wiązki elektrycznej w Bizonie, odpowiednie przygotowanie jest kluczowe. Potrzebne narzędzia to między innymi:

• Multimetr niezbędny do diagnostyki i sprawdzania poprawności połączeń.
• Ściągacz izolacji i zaciskarka do przewodów do profesjonalnego przygotowania i montażu końcówek.
• Zestaw kluczy nasadowych i płasko-oczkowych, śrubokręty (płaskie i krzyżakowe) do demontażu i montażu elementów mocujących.
• Szczypce uniwersalne i tnące.
• Latarka lub lampa warsztatowa praca często odbywa się w słabo oświetlonych miejscach.
• Opcjonalnie: lutownica i cyna do ewentualnych drobnych napraw lub wzmocnienia połączeń.

Jeśli chodzi o materiały, poza oczywiście nową wiązką elektryczną, przygotuj:

• Schemat elektryczny Bizona absolutnie niezbędny!
• Opaski zaciskowe (trytytki) do uporządkowania i mocowania przewodów.
• Taśma izolacyjna dobrej jakości lub koszulki termokurczliwe do izolacji połączeń.
• Ewentualnie: nowe bezpieczniki, przekaźniki, końcówki kablowe.

Zanim zaczniesz demontować starą instalację, upewnij się, że maszyna jest bezpieczna. Przede wszystkim odłącz akumulator, aby uniknąć zwarcia. Następnie zacznij ostrożnie demontować starą wiązkę. Kluczowe jest dokumentowanie każdego połączenia. Najlepiej robić zdjęcia przed odłączeniem każdego przewodu lub opisywać punkty połączeń taśmą i markerem. Pozwoli to uniknąć pomyłek podczas montażu nowej wiązki. Usuwaj starą wiązkę powoli i metodycznie, zwracając uwagę, aby nie uszkodzić żadnych innych elementów kombajnu, takich jak przewody hydrauliczne czy elementy silnika.

1. Odłącz akumulator: To pierwszy i najważniejszy krok dla bezpieczeństwa.
2. Dokumentuj połączenia: Rób zdjęcia lub opisuj każdy punkt, w którym wiązka jest podłączona do innych elementów (przełączniki, czujniki, lampy, silnik, alternator).
3. Oznaczaj przewody: Jeśli to możliwe, oznaczaj końcówki przewodów starej wiązki, aby wiedzieć, dokąd prowadzą.
4. Delikatnie usuwaj starą wiązkę: Ostrożnie odpinaj i wyciągaj przewody, zwracając uwagę na ich przebieg i mocowania.
5. Usuń pozostałości: Po wyjęciu starej wiązki upewnij się, że nie pozostały w kombajnie żadne jej fragmenty, które mogłyby powodować problemy.

Montaż nowej wiązki rozpocznij od dokładnego zapoznania się ze schematem elektrycznym. Prowadź przewody zgodnie z oryginalnym przebiegiem lub w sposób zapewniający ich ochronę przed uszkodzeniami mechanicznymi i termicznymi. Precyzyjne podłączanie zgodnie ze schematem jest absolutnie kluczowe. Używaj odpowiednich narzędzi do zaciskania końcówek kablowych, aby zapewnić pewne i trwałe połączenie. Pamiętaj o prawidłowym uziemieniu to podstawa sprawnego działania całej instalacji. Po podłączeniu wszystkich przewodów, zabezpiecz je opaskami zaciskowymi i tam, gdzie jest to konieczne, dodatkowo zaizoluj taśmą lub koszulkami termokurczliwymi.

1. Zapoznaj się ze schematem: Dokładnie przeanalizuj schemat elektryczny dla Twojego modelu Bizona.
2. Podłączaj zgodnie ze schematem: Podłączaj przewody do odpowiednich punktów zgodnie z oznaczeniami na schemacie i nowej wiązce.
3. Prawidłowo prowadź przewody: Ułóż wiązkę w taki sposób, aby nie była narażona na przetarcia, wysokie temperatury czy wilgoć. Wykorzystaj istniejące mocowania lub dodaj nowe.
4. Zapewnij solidne połączenia: Używaj zaciskarki do końcówek kablowych, aby połączenia były mocne i niezawodne.
5. Zadbaj o izolację: Wszystkie połączenia elektryczne muszą być odpowiednio zaizolowane, najlepiej przy użyciu koszulek termokurczliwych.
6. Prawidłowo wykonaj uziemienie: Upewnij się, że połączenie z masą jest czyste, solidne i wolne od korozji.
7. Zabezpiecz wiązkę: Po podłączeniu użyj opasek zaciskowych do uporządkowania wiązki i zapobiegania jej ruchom.

Po zakończeniu montażu nowej wiązki, przed uruchomieniem silnika, wykonaj wstępne testy. Podłącz akumulator i sprawdź podstawowe funkcje: światła (robocze, drogowe, kierunkowskazy), kontrolki na desce rozdzielczej, sygnał dźwiękowy. Następnie spróbuj uruchomić silnik. Po uruchomieniu sprawdź działanie alternatora wskaźnik ładowania powinien wskazywać prawidłowe napięcie. Upewnij się, że wszystkie wskaźniki działają poprawnie i że nie ma żadnych niepokojących objawów, takich jak dymienie, zapach spalenizny czy nierówna praca silnika spowodowana problemami elektrycznymi.

1. Podłącz akumulator: Po zakończeniu montażu podłącz bieguny akumulatora.
2. Sprawdź podstawowe oświetlenie: Uruchom światła pozycyjne, mijania, drogowe, kierunkowskazy i awaryjne.
3. Zweryfikuj działanie wskaźników: Sprawdź, czy wskaźniki temperatury, ciśnienia oleju, poziomu paliwa oraz kontrolki (np. ładowania, ciśnienia oleju) działają poprawnie.
4. Uruchom silnik: Przekręć kluczyk i uruchom silnik.
5. Monitoruj ładowanie: Sprawdź, czy wskaźnik ładowania pokazuje prawidłowe napięcie (zazwyczaj ok. 13,8-14,4 V przy pracującym silniku).
6. Przetestuj dodatkowe funkcje: Sprawdź działanie wycieraczek, spryskiwaczy, sygnału dźwiękowego i innych elementów elektrycznych.
7. Obserwuj kombajn: Przez kilka minut obserwuj pracę maszyny, nasłuchując niepokojących dźwięków i zwracając uwagę na ewentualne dymienie lub zapach spalenizny.

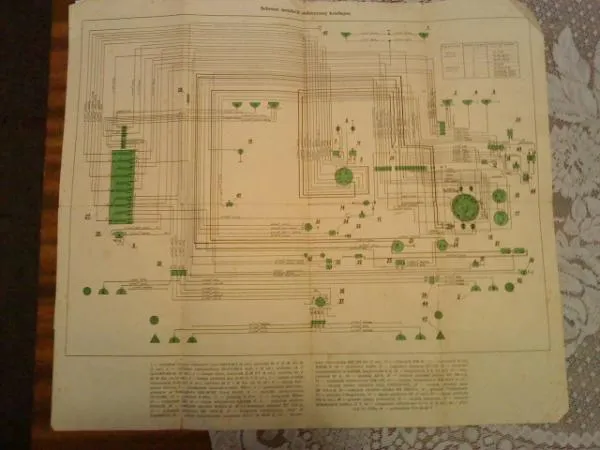

Schemat elektryczny Bizona Z056/Z058 Twój najważniejszy sojusznik

Schemat elektryczny to nieodłączny towarzysz każdego, kto zabiera się za naprawę lub wymianę instalacji w Bizonie. Zrozumienie jego podstawowych zasad jest kluczowe dla sukcesu. Schematy te zazwyczaj przedstawiają układ elektryczny w postaci symboli graficznych, które reprezentują poszczególne elementy. Najważniejsze symbole, na które musisz zwrócić uwagę, to:

• Akumulator: Źródło zasilania.
• Bezpiecznik: Zabezpieczenie obwodu przed przeciążeniem.
• Przełącznik: Element umożliwiający włączanie i wyłączanie obwodów (np. stacyjka, włącznik świateł).
• Przekaźnik: Element wykonawczy, który za pomocą sygnału sterującego (zwykle niskoprądowego) włącza lub wyłącza obwód o większym natężeniu prądu (np. przekaźnik świateł roboczych).
• Silnik: Symbolizuje np. silnik rozrusznika, wentylatora.
• Żarówka/Lampa: Reprezentuje źródło światła.
• Masa: Połączenie z konstrukcją maszyny, stanowiące powrót prądu.

Śledzenie obwodów polega na podążaniu za liniami łączącymi symbole, zgodnie z kierunkiem przepływu prądu (zwykle od plusa akumulatora, przez bezpieczniki, przełączniki, odbiorniki, aż do masy).

Warto zwrócić uwagę na fakt, że starsze modele Bizona mogły być fabrycznie wyposażone w prądnicę, podczas gdy nowsze lub zmodernizowane wersje posiadają alternator. Różnią się one nie tylko budową, ale także sposobem podłączenia i regulacji napięcia. Schematy dla wersji z prądnicą będą zawierały inne symbole i układy połączeń niż te dla alternatorów. Kluczowe jest, abyś przed rozpoczęciem pracy zidentyfikował, który system zasilania znajduje się w Twoim kombajnie, i dobrał odpowiedni schemat. Zazwyczaj różnice dotyczą przede wszystkim obwodu ładowania i podłączenia regulatora napięcia.

Gdzie szukać schematów? Oto kilka sprawdzonych źródeł:

• Fora internetowe dla rolników: Często można tam znaleźć archiwalne wersje instrukcji obsługi i schematy udostępniane przez innych użytkowników.
• Specjalistyczne sklepy z częściami do maszyn rolniczych: Niektórzy sprzedawcy oferują schematy jako osobny produkt lub dołączają je do sprzedawanych części.
• Instrukcje serwisowe: Jeśli masz dostęp do oryginalnej instrukcji serwisowej Bizona, z pewnością znajdziesz tam szczegółowe schematy.
• Portale z dokumentacją techniczną: Istnieją strony internetowe agregujące instrukcje i schematy do różnych maszyn.

Pamiętaj, aby zawsze szukać schematu dedykowanego konkretnemu modelowi i rocznikowi Twojego Bizona, ponieważ nawet niewielkie różnice mogą mieć znaczenie.

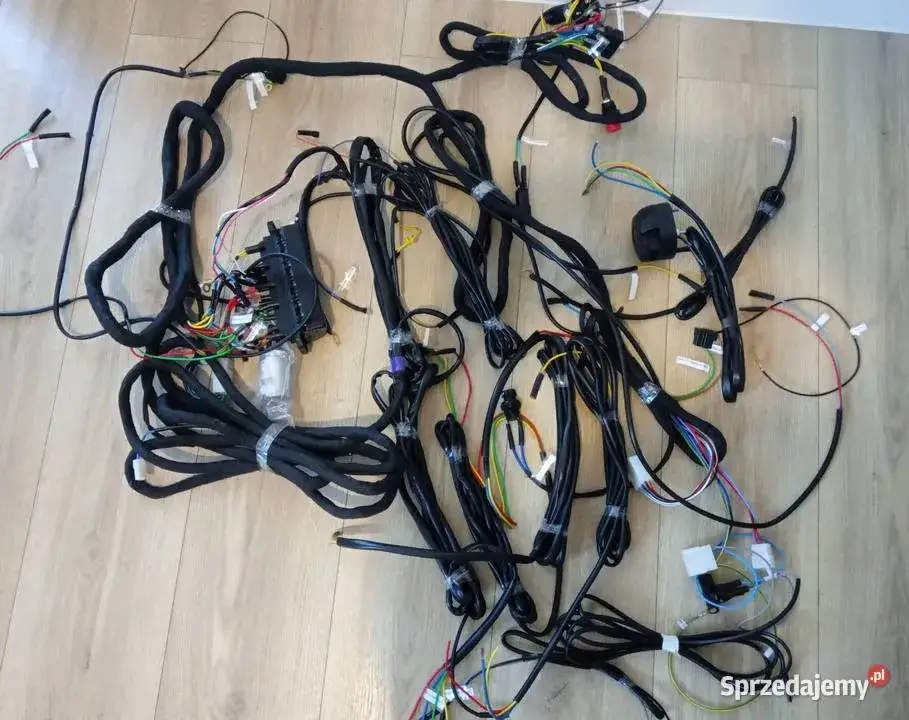

Nowa wiązka do Bizona kupić gotową czy zrobić samemu?

Na polskim rynku dostępnych jest wiele gotowych zestawów wiązek elektrycznych dedykowanych do kombajnów Bizon, w tym popularnych modeli Z056 i Z058 Rekord. Ceny tych kompletnych instalacji wahają się zazwyczaj od około 400 zł do ponad 800 zł. Cena zależy od producenta, kompletności zestawu, jakości użytych materiałów oraz modelu kombajnu. Zakup gotowego rozwiązania ma swoje wyraźne zalety: otrzymujesz kompletny zestaw przewodów, często z czytelnym opisem każdego z nich, co znacznie ułatwia montaż. Wiele zestawów jest już zmodernizowanych w stosunku do oryginału mogą mieć grubsze przewody, lepszą izolację, a nawet być przygotowane do montażu bezpieczników płytkowych zamiast tradycyjnych topikowych. Często dołączony jest również schemat, co dodatkowo ułatwia pracę.

Przy zakupie nowej wiązki zwróć uwagę na kilka kluczowych aspektów, które zadecydują o jej jakości i trwałości:

• Jakość przewodów: Szukaj przewodów typu LGYS (polwinitowe), które są odporne na oleje i warunki atmosferyczne. Ważny jest także ich przekrój dla głównych obwodów zalecane są przewody o przekroju co najmniej 2,5 mm².
• Jakość izolacji: Sprawdź, czy izolacja przewodów jest elastyczna, odporna na przetarcia i wysokie temperatury.
• Kompletność zestawu: Upewnij się, że wiązka zawiera wszystkie niezbędne przewody i złącza do podłączenia wszystkich elementów instalacji.
• Typ bezpieczników: Jeśli zależy Ci na nowoczesności i bezpieczeństwie, wybierz wiązkę przygotowaną pod bezpieczniki płytkowe.

Alternatywą dla zakupu gotowej wiązki jest jej samodzielna budowa. Potencjalne korzyści to przede wszystkim niższe koszty materiałów (przewody, złączki, izolacja), jeśli masz dostęp do nich w dobrej cenie. Pozwala to również na pełną personalizację możesz zastosować przewody o jeszcze lepszych parametrach lub dodać własne, niestandardowe rozwiązania. Jednak wady tej opcji są znaczące: jest to proces bardzo czasochłonny, wymaga sporej wiedzy technicznej z zakresu elektryki samochodowej oraz precyzji. Istnieje też większe ryzyko popełnienia błędów, które mogą skutkować awarią lub nawet zagrożeniem pożarowym. Dla przeciętnego rolnika, który nie ma doświadczenia w takich pracach, samodzielna budowa wiązki może okazać się mniej opłacalna czasowo i bardziej ryzykowna niż zakup sprawdzonego, gotowego zestawu.

Modernizacja instalacji elektrycznej w Bizonie co warto ulepszyć?

Wymiana starej instalacji elektrycznej to doskonała okazja do wprowadzenia modernizacji, które znacząco poprawią komfort pracy i bezpieczeństwo. Jedną z najczęściej stosowanych ulepszeń jest montaż lepszego oświetlenia roboczego. Tradycyjne żarówki halogenowe można z powodzeniem zastąpić nowoczesnymi lampami LED. Lampy LED oferują znacznie większą wydajność świetlną, co przekłada się na lepszą widoczność w nocy i podczas trudnych warunków atmosferycznych. Dodatkowo, są one bardziej energooszczędne i odporne na wstrząsy. Pamiętaj jednak o legalnym i skutecznym montażu odpowiednie okablowanie o wystarczającym przekroju i zastosowanie przekaźników są kluczowe, aby nie obciążać nadmiernie instalacji.

Jedną z najważniejszych i najbardziej opłacalnych modyfikacji jest konwersja z prądnicy na alternator. Alternator jest znacznie nowocześniejszym i wydajniejszym rozwiązaniem. Zapewnia stabilniejsze i mocniejsze ładowanie akumulatora, nawet przy niskich obrotach silnika, co jest szczególnie ważne podczas pracy maszyny na wolnych obrotach. Wymiana prądnicy na alternator często wiąże się z koniecznością zastosowania nowego regulatora napięcia i odpowiedniego okablowania, dlatego jest to idealny moment, aby przeprowadzić ją właśnie podczas kompleksowej wymiany wiązki.

Warto również rozważyć dodanie nowych wskaźników i czujników, które zwiększą bezpieczeństwo i pozwolą lepiej monitorować pracę kombajnu. Mogą to być:

• Dodatkowe wskaźniki temperatury cieczy chłodzącej lub oleju silnikowego.
• Wskaźnik ciśnienia oleju w skrzyni biegów lub hydraulice.
• Liczniki motogodzin, które pomogą w planowaniu przeglądów.
• Czujniki informujące o poziomie płynu w chłodnicy lub zbiorniku paliwa.

Przejście z problematycznych, łatwo ulegających przepaleniu bezpieczników topikowych na nowoczesne bezpieczniki płytkowe to kolejna istotna modernizacja. Bezpieczniki płytkowe są bardziej niezawodne, łatwiej dostępne i znacznie ułatwiają serwisowanie instalacji. Wymiana skrzynki bezpieczników na taką przystosowaną do bezpieczników płytkowych jest stosunkowo prosta i znacząco zwiększa bezpieczeństwo oraz komfort użytkowania kombajnu.

Najczęstsze błędy podczas wymiany instalacji i jak ich uniknąć

Podczas wymiany instalacji elektrycznej w Bizonie łatwo o błędy, które mogą prowadzić do powstawania nowych usterek lub nawet uszkodzenia drogich podzespołów. Jednym z najpoważniejszych błędów jest użycie przewodów o zbyt małych przekrojach. Prowadzi to do nadmiernego nagrzewania się przewodów, spadków napięcia, a w skrajnych przypadkach może nawet spowodować pożar. Zawsze stosuj przewody o przekrojach zgodnych ze schematem lub zaleceniami producenta nowej wiązki dla głównych obwodów zazwyczaj jest to minimum 2,5 mm².

Niewłaściwe połączenia to kolejna częsta przyczyna problemów. Luźne, skorodowane lub słabo zaizolowane połączenia mogą powodować przerwy w obwodzie, zwarcia, a także zwiększać opór, co prowadzi do spadków napięcia i przegrzewania. Upewnij się, że wszystkie połączenia są czyste, solidne i dobrze zaizolowane, najlepiej przy użyciu koszulek termokurczliwych, które zapewniają trwałe i szczelne zabezpieczenie.

Pomijanie lub niewłaściwe stosowanie przekaźników to błąd, który może mieć poważne konsekwencje. Przekaźniki służą do odciążania stacyjki i przełączników od przepływu dużych prądów, szczególnie w obwodach świateł roboczych i drogowych. Bez przekaźników, prąd płynący przez włączniki może prowadzić do ich szybkiego uszkodzenia, a nawet stopienia. Zawsze stosuj przekaźniki tam, gdzie są one przewidziane w schemacie, aby chronić inne, często droższe podzespoły.

Koniecznie zadbaj o odpowiednie zabezpieczenie przewodów przed uszkodzeniami mechanicznymi i czynnikami środowiskowymi. Przewody prowadzone w pobliżu ruchomych części silnika lub podwozia są narażone na przetarcia i wibracje. Wilgoć i kurz mogą natomiast powodować korozję złączy. Stosuj peszle, osłony gumowe, opaski kablowe i dbaj o prawidłowe prowadzenie wiązki, aby zminimalizować ryzyko uszkodzeń mechanicznych i zapewnić jej długą żywotność.

Przeczytaj również: Ile trwa wymiana alternatora? Czas, koszt i praktyczne wskazówki

Podsumowanie kluczowych wniosków i dalsze kroki

Wymiana wiązki elektrycznej w kombajnie Bizon, choć może wydawać się skomplikowana, jest zadaniem, które można wykonać samodzielnie, dysponując odpowiednią wiedzą i narzędziami. Ten przewodnik dostarczył Ci kompleksowych informacji, od diagnozy typowych usterek, przez szczegółowy opis procesu wymiany, aż po wskazówki dotyczące modernizacji i unikania najczęstszych błędów. Teraz Twój Bizon może znów działać sprawnie i niezawodnie.

• Kluczowe jest dokładne zdiagnozowanie problemu przed rozpoczęciem prac i posiadanie aktualnego schematu elektrycznego.
• Bezpieczeństwo przede wszystkim zawsze odłączaj akumulator przed rozpoczęciem jakichkolwiek prac.
• Dokumentowanie połączeń podczas demontażu starej wiązki znacząco ułatwia montaż nowej.
• Rozważ modernizacje, takie jak wymiana oświetlenia na LED czy przejście na alternator, aby zwiększyć wydajność i niezawodność maszyny.

Z mojego doświadczenia wiem, że największą barierą przed podjęciem się takiej pracy jest obawa przed nieznanym. Pamiętaj jednak, że każdy, nawet najbardziej skomplikowany system, składa się z prostych elementów. Dokładne przestudiowanie schematu, cierpliwość i metodyczne podejście do każdego etapu pracy to podstawa sukcesu. Nie bój się zadawać pytań i szukać dodatkowych informacji wspólnota rolników często chętnie dzieli się swoją wiedzą.

Jakie są Twoje doświadczenia z instalacją elektryczną w Bizonie? Czy miałeś już do czynienia z jej wymianą lub modernizacją? Podziel się swoimi spostrzeżeniami i pytaniami w komentarzach poniżej!
