Chłodnica EGR: Jak sprawdzić i uniknąć kosztownych błędów?

Witaj! W tym praktycznym poradniku krok po kroku pokażę Ci, jak samodzielnie zdiagnozować potencjalną usterkę chłodnicy zaworu recyrkulacji spalin (EGR). Wiedza ta pomoże Ci ocenić stan tego kluczowego podzespołu, dostarczając konkretnych wskazówek dotyczących objawów i metod weryfikacji, co może uchronić Cię przed kosztownymi naprawami.

Chłodnica EGR: cichy winowajca i koszty awarii

Chłodnica zaworu recyrkulacji spalin, często nazywana chłodnicą EGR, odgrywa kluczową rolę w systemie oczyszczania spalin w nowoczesnych silnikach Diesla i benzynowych. Jej zadaniem jest obniżenie temperatury spalin kierowanych z powrotem do kolektora dolotowego. Prawidłowo działająca chłodnica EGR przyczynia się do zmniejszenia emisji szkodliwych tlenków azotu (NOx), co jest niezbędne do spełnienia coraz bardziej restrykcyjnych norm ekologicznych. Niestety, jak każdy element samochodu, również chłodnica EGR może ulec awarii.

Ignorowanie objawów uszkodzenia tej części może prowadzić do bardzo poważnych i kosztownych konsekwencji. Mowa tu nie tylko o zwiększonym zużyciu paliwa czy pogorszeniu osiągów silnika, ale przede wszystkim o ryzyku uszkodzenia samego serca pojazdu. W skrajnych przypadkach może dojść do zniszczenia turbosprężarki, filtra DPF, katalizatora, a nawet całego silnika. Dlatego tak ważne jest, aby umieć rozpoznać pierwsze sygnały ostrzegawcze i odpowiednio szybko zareagować.

Pierwsze sygnały alarmowe: 7 objawów, których nie możesz zignorować

• Ubywający płyn chłodniczy i biały dym z wydechu: To najbardziej charakterystyczny i niepokojący objaw. Jeśli zauważasz, że poziom płynu chłodniczego systematycznie spada, a z rury wydechowej wydobywa się biały dym (szczególnie po uruchomieniu zimnego silnika), może to oznaczać, że płyn przedostaje się do układu dolotowego i jest spalany razem z paliwem. Jest to silny sygnał świadczący o nieszczelności chłodnicy EGR lub uszczelki pod głowicą.

• "Twarde" przewody układu chłodzenia: Spaliny, które przedostają się do układu chłodzenia przez nieszczelną chłodnicę EGR, znacząco zwiększają w nim ciśnienie. Może to objawiać się nienaturalną twardością przewodów gumowych układu chłodzenia, nawet na zimnym silniku. Zwykle powinny być one elastyczne.

• Kontrolka "check engine" zapalona: Awaria chłodnicy EGR często skutkuje pojawieniem się błędów w sterowniku silnika. Najczęściej są to kody błędów związane z nieprawidłowym składem mieszanki paliwowo-powietrznej, takie jak P0171 (zbyt uboga mieszanka) lub P0172 (zbyt bogata mieszanka), a także błędy dotyczące pracy sondy lambda.

• Problemy z porannym rozruchem: Jeśli płyn chłodniczy dostaje się do cylindrów, może to utrudniać zapłon, zwłaszcza na zimnym silniku. Problemy z uruchomieniem pojazdu, nierówna praca silnika tuż po odpaleniu, czy gaśnięcie mogą być pośrednim objawem uszkodzonej chłodnicy EGR.

• Nietypowy, słodkawy zapach spalin: Glikol zawarty w płynie chłodniczym ma charakterystyczny, słodkawy zapach. Jeśli podczas pracy silnika wyczuwasz taki zapach z rury wydechowej, jest to kolejny dowód na to, że płyn chłodniczy przedostaje się do układu spalania.

• Podnoszący się poziom oleju: W niektórych przypadkach nieszczelność chłodnicy EGR może prowadzić do przedostawania się płynu chłodniczego do oleju silnikowego. Skutkuje to rozrzedzeniem oleju, obniżeniem jego właściwości smarnych i zauważalnym wzrostem poziomu na bagnecie. Należy pamiętać, że taki stan rzeczy jest bardzo groźny dla silnika.

• Gęsty nagar w dolocie: Uszkodzona chłodnica EGR może przyczyniać się do intensywniejszego osadzania się nagaru w kolektorze dolotowym. Jest to lepka mieszanina sadzy ze spalin i cząstek płynu chłodniczego, która z czasem może znacząco ograniczyć przepływ powietrza do silnika.

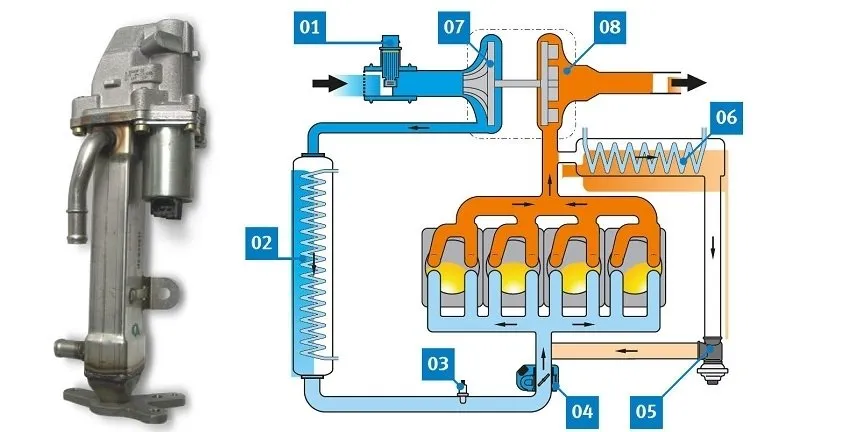

Domowe sposoby na diagnozę: co sprawdzisz samodzielnie?

• Wzrokowa inspekcja: Zacznij od dokładnego obejrzenia okolic chłodnicy EGR i zaworu. Szukaj wszelkich śladów wycieków płynu chłodniczego, zielonkawych lub brązowawych osadów, które mogłyby wskazywać na nieszczelność. Sprawdź również stan uszczelki łączącej chłodnicę z blokiem silnika lub kolektorem.

• Test "twardości" przewodów chłodniczych: Na zimnym silniku dotknij głównych przewodów układu chłodzenia. Powinny być one elastyczne. Następnie uruchom silnik i pozwól mu się nagrzać. Po kilku minutach ponownie sprawdź ich twardość. Jeśli węże stają się bardzo twarde i "napompowane", może to świadczyć o nadmiernym ciśnieniu spowodowanym przedostawaniem się spalin do układu chłodzenia.

• Obserwacja zbiorniczka wyrównawczego: Uruchom silnik i obserwuj płyn w zbiorniczku wyrównawczym. Jeśli zauważysz pojawiające się bąbelki powietrza, które nie są związane z pracą termostatu, może to być sygnał, że spaliny przedostają się do układu chłodzenia. Szczególnie uważnie obserwuj zbiorniczek po dodaniu gazu.

Profesjonalna diagnostyka w warsztacie: kiedy oddać auto specjaliście?

• Test ciśnieniowy układu chłodzenia: Jest to jedna z podstawowych metod diagnostycznych stosowanych w warsztatach. Mechanik podłącza do układu chłodzenia specjalną pompkę z manometrem i wytwarza ciśnienie (zazwyczaj około 1,5 bara). Jeśli ciśnienie w układzie spada w krótkim czasie, a nie widać żadnych zewnętrznych wycieków płynu chłodniczego, podejrzenie pada na wewnętrzną nieszczelność, którą może być właśnie chłodnica EGR lub uszkodzona uszczelka pod głowicą.

• Tester obecności CO2 w płynie chłodniczym: To bardzo skuteczne narzędzie diagnostyczne. Tester składa się z naczynia z płynem reakcyjnym, który ma zdolność zmiany koloru (zazwyczaj z niebieskiego na żółty lub zielony) w kontakcie z dwutlenkiem węgla. Mechanik umieszcza tester nad otwartym zbiorniczkiem wyrównawczym lub chłodnicą i zasysa powietrze znad płynu. Jeśli płyn zmieni kolor, oznacza to obecność spalin w układzie chłodzenia.

• Kamera inspekcyjna w dolocie: W niektórych przypadkach, aby potwierdzić obecność płynu chłodniczego w układzie dolotowym, mechanik może użyć kamery inspekcyjnej (endoskopu). Pozwala ona zajrzeć do wnętrza kolektora dolotowego i sprawdzić, czy nie ma tam śladów wilgoci lub charakterystycznych osadów wskazujących na przedostawanie się płynu.

Krok po kroku: jak sprawdzić szczelność chłodnicy EGR po demontażu?

1. Niezbędne narzędzia i przygotowanie stanowiska: Przed przystąpieniem do pracy przygotuj niezbędne narzędzia: zestaw kluczy nasadowych i płasko-oczkowych, śrubokręty, zaślepki do króćców chłodnicy (lub odpowiednie zaciśnięte węże), sprężarkę z możliwością regulacji ciśnienia oraz naczynie z wodą. Upewnij się, że masz wystarczająco dużo miejsca do pracy i dostęp do sprężonego powietrza.

2. Bezpieczny demontaż chłodnicy: Przed demontażem upewnij się, że silnik jest całkowicie zimny. Odłącz akumulator. Zlokalizuj chłodnicę EGR (zwykle znajduje się w pobliżu zaworu EGR i kolektora dolotowego). Odkręć śruby mocujące i odłącz przewody wodne oraz ewentualne połączenia elektryczne. Postępuj ostrożnie, aby nie uszkodzić sąsiednich elementów.

3. Jak prawidłowo zaślepić króćce i podać ciśnienie: Po wyjęciu chłodnicy EGR dokładnie ją oczyść z zanieczyszczeń. Następnie jeden z króćców chłodnicy (zazwyczaj ten, do którego podłączony jest obieg płynu chłodniczego) należy szczelnie zaślepić. Do drugiego króćca podłącz sprężarkę i zacznij powoli podawać sprężone powietrze, stopniowo zwiększając ciśnienie do około 1-1,5 bara.

4. Interpretacja wyników: Zanurzając chłodnicę pod ciśnieniem w wodzie, uważnie obserwuj jej powierzchnię. Jeśli w którymkolwiek miejscu pojawią się bąbelki powietrza wydobywające się z elementu, oznacza to jednoznaczną nieszczelność. W takim przypadku chłodnica EGR nadaje się już tylko do wymiany lub profesjonalnej regeneracji.

"Ubytek płynu chłodniczego bez widocznych wycieków zewnętrznych to najsilniejszy sygnał, że problem może leżeć w chłodnicy EGR lub uszczelce pod głowicą."

Najczęstsze ofiary: w jakich silnikach chłodnica EGR psuje się najczęściej?

• Grupa VAG (2.0 TDI, 1.6 TDI): Silniki te, stosowane w popularnych modelach takich jak Volkswagen Passat B6/B7, Golf VI, a także w Skodach Octavia II czy Audi A4 B8, są notorycznie znane z problemów z chłodnicami EGR. Dotyczy to jednostek o oznaczeniach takich jak CFHC, CFFB (2.0 TDI) czy CAYC (1.6 TDI).

• Silniki BMW (N47, B47): W przypadku tej marki, szczególnie diesle N47 i B47, problem z nieszczelną chłodnicą EGR był na tyle poważny, że prowadził do akcji serwisowych związanych z ryzykiem pożaru pojazdu. Warto zwrócić uwagę na modele takie jak seria 1, 3, 5.

• Popularne silniki Opla (2.0 CDTI): Jednostki diesla o oznaczeniu A20DTH, montowane w takich modelach jak Opel Insignia czy Zafira, również często borykają się z awariami chłodnicy EGR. Objawy są podobne jak w innych przypadkach ubytki płynu i problemy z pracą silnika.

• Francuskie diesle (HDI): Silniki 1.6 HDI oraz 2.0 HDI, spotykane w wielu modelach Peugeot i Citroën, również nie są wolne od tej przypadłości. Chłodnica EGR w tych jednostkach potrafi sprawić sporo problemów właścicielom.

Potwierdzona awaria: co dalej naprawa, wymiana czy regeneracja?

• Wymiana na nową część: Jest to najpewniejsze rozwiązanie, ale też najdroższe. Koszt nowej chłodnicy EGR może być bardzo zróżnicowany. Oryginalne części (OEM) to wydatek rzędu nawet 2500 zł. Dobrej jakości zamienniki można znaleźć już od około 400 zł. Do tego dochodzi koszt diagnostyki i wymiany w warsztacie, który zazwyczaj mieści się w przedziale 300-800 zł, w zależności od modelu samochodu i stopnia skomplikowania dostępu do elementu.

• Czy regeneracja chłodnicy EGR ma sens?: Regeneracja jest często tańszą alternatywą dla zakupu nowej części. Jest to opłacalne, gdy uszkodzenie nie jest bardzo rozległe, np. dotyczy jedynie uszczelki lub niewielkiego pęknięcia. Należy jednak pamiętać, że nie każdą chłodnicę da się skutecznie zregenerować, a jakość usługi zależy od warsztatu. Warto szukać sprawdzonych firm, które udzielają gwarancji na wykonaną pracę.

• Czym grozi jazda z uszkodzoną chłodnicą EGR?: Ignorowanie awarii chłodnicy EGR to prosta droga do poważnych i kosztownych uszkodzeń. Przedostający się do układu chłodzenia płyn może prowadzić do przegrzewania silnika. Spaliny w układzie chłodzenia zwiększają ciśnienie, co może uszkodzić turbosprężarkę. Obecność płynu w oleju drastycznie obniża jego właściwości smarne, prowadząc do przyspieszonego zużycia elementów silnika. W skrajnych przypadkach może dojść do zniszczenia katalizatora, filtra DPF, a nawet zatarcia silnika.

Przeczytaj również: Ursus C-360: Jak wyregulować sprzęgło krok po kroku?

Co warto zapamiętać? Kluczowe wnioski i Twoje kolejne kroki

Dotarliśmy do końca naszego poradnika, który miał na celu pomóc Ci samodzielnie zdiagnozować potencjalną usterkę chłodnicy zaworu recyrkulacji spalin (EGR). Mam nadzieję, że przedstawione objawy i metody diagnostyczne rozjaśniły Ci, jak ocenić stan tego elementu i czy rzeczywiście stanowi on źródło problemów w Twoim samochodzie.

• Pamiętaj, że ubytek płynu chłodniczego bez widocznych wycieków zewnętrznych to jeden z najsilniejszych sygnałów ostrzegawczych wskazujących na problem z chłodnicą EGR lub uszczelką pod głowicą.
• Zwracaj uwagę na nietypowe objawy, takie jak biały dym z wydechu, "twarde" węże układu chłodzenia, słodkawy zapach spalin czy podnoszący się poziom oleju.
• Nie lekceważ kontrolki "check engine" błędy takie jak P0171 czy P0172 mogą być powiązane z awarią chłodnicy EGR.
• Jeśli domowe metody diagnostyki nie dają jednoznacznej odpowiedzi, nie wahaj się skorzystać z profesjonalnych narzędzi warsztatowych, takich jak test ciśnieniowy czy tester CO2.

Z mojego doświadczenia wynika, że kluczem do uniknięcia kosztownych napraw jest szybka reakcja na pierwsze sygnały. Wiele z tych objawów można z łatwością zweryfikować samodzielnie, poświęcając zaledwie kilkanaście minut. Nie bój się zajrzeć pod maskę często okazuje się, że rozwiązanie jest prostsze, niż myślimy. W przypadku potwierdzenia awarii, rozważ wszystkie dostępne opcje naprawy wymianę, a czasem nawet regenerację, aby znaleźć najbardziej opłacalne rozwiązanie dla Twojego portfela i stanu technicznego pojazdu.

A jakie są Twoje doświadczenia z usterkami chłodnicy EGR? Czy miałeś podobne objawy w swoim samochodzie? Podziel się swoją opinią i wskazówkami w komentarzach poniżej!
