Jak podłączyć alternator C-360? Poradnik krok po kroku

W tym artykule dowiesz się, jak krok po kroku podłączyć alternator w Ursusie C-360, zastępując nim oryginalną prądnicę. Poznaj szczegółowe schematy, kluczowe oznaczenia przewodów i praktyczne wskazówki, które pozwolą Ci samodzielnie i bezpiecznie przeprowadzić tę modernizację, poprawiając wydajność układu ładowania w Twoim ciągniku.

Przygotowanie do montażu alternatora w C-360

Decydując się na wymianę prądnicy na alternator w Ursusie C-360, kluczowe jest dobranie odpowiedniego modelu. Najczęściej spotykanym rozwiązaniem jest montaż alternatora z wbudowanym regulatorem napięcia. Popularne i stosunkowo łatwo dostępne są alternatory pochodzące z takich pojazdów jak Polonez, Fiat 126p, a także dedykowane zamienniki dostępne w sklepach rolniczych. Przed zakupem warto upewnić się, czy wybrany alternator posiada zintegrowany regulator, czy też wymaga zewnętrznego modułu. Ma to fundamentalne znaczenie dla sposobu podłączenia i późniejszego działania całego układu ładowania. Alternatory z wbudowanym regulatorem są zazwyczaj prostsze w montażu, wymagając jedynie kilku kluczowych połączeń elektrycznych.

Przed przystąpieniem do jakichkolwiek prac związanych z układem elektrycznym ciągnika, absolutnie priorytetowe jest zapewnienie bezpieczeństwa. Oznacza to przede wszystkim odłączenie akumulatora. Zazwyczaj wystarczy odkręcić klemę z bieguna ujemnego, a następnie z bieguna dodatniego. Należy również pamiętać o zabezpieczeniu przewodów, aby przypadkowo nie dotknęły biegunów akumulatora podczas pracy. Do przeprowadzenia montażu i podłączenia alternatora potrzebne będą podstawowe narzędzia:

• Komplet kluczy nasadowych i płasko-oczkowych (najczęściej 10, 13, 17 mm).
• Śrubokręty.
• Kombinerki.
• Klucz do odkręcania klem akumulatora.
• Multimetr niezbędny do diagnostyki i pomiaru napięcia ładowania.
• Przewody elektryczne o odpowiednim przekroju (szczególnie do głównego zasilania).
• Opaski zaciskowe do uporządkowania przewodów.
• Ewentualnie: kątownik, spawarka lub wiertarka, jeśli konieczna będzie adaptacja mocowań.

Podłączanie alternatora z wbudowanym regulatorem: szczegółowy poradnik

Pierwszym krokiem jest demontaż starej prądnicy i jej zewnętrznego regulatora napięcia. Zazwyczaj prądnica jest zamocowana za pomocą kilku śrub, a jej regulator znajduje się w innym miejscu pod maską. Po odkręceniu mocowań, ostrożnie zdejmij prądnicę, zwracając uwagę na jej połączenia elektryczne. Następnie przystąp do mechanicznego dopasowania nowego alternatora. W większości przypadków alternatory nie pasują idealnie w miejsce oryginalnej prądnicy. Może być konieczne wykonanie niewielkich modyfikacji mocowań, dorobienie odpowiedniego kątownika lub zakup specjalnego zestawu montażowego. Bardzo ważne jest również prawidłowe ustawienie koła pasowego alternatora względem wału korbowego silnika, aby pasek klinowy pracował w jednej osi. Często konieczne jest przełożenie koła pasowego z oryginalnej prądnicy na alternator, aby pasowało do szerokości i profilu paska w C-360.

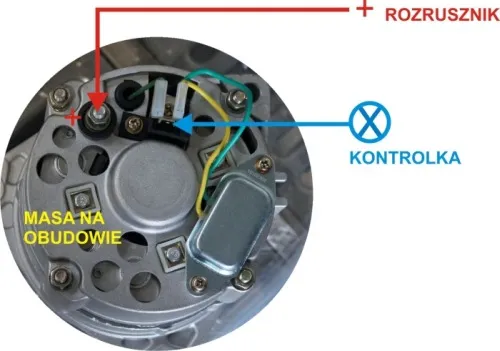

Po mechanicznym zamocowaniu alternatora, przechodzimy do kluczowych połączeń elektrycznych. Należy zidentyfikować trzy podstawowe zaciski na obudowie alternatora:

B+ (lub 30)

Jest to główne wyjście prądowe alternatora. Do tego zacisku podłączamy gruby przewód, który poprowadzi prąd do instalacji elektrycznej pojazdu, a w praktyce najczęściej do rozrusznika, skąd energia trafia do akumulatora.

D+ (lub 61, L)

Ten zacisk służy do podłączenia przewodu wzbudzenia. Jest to cienki przewód, który podłączamy do kontrolki ładowania na desce rozdzielczej. Bez tego połączenia alternator nie będzie się "wzbudzał" i nie rozpocznie ładowania po uruchomieniu silnika.

Masa (B- lub 31)

W większości alternatorów masa jest realizowana poprzez obudowę. Upewnij się, że alternator jest solidnie przykręcony do bloku silnika lub do specjalnego mocowania, które zapewnia dobry kontakt z masą pojazdu. W niektórych modelach może występować dedykowany zacisk masowy.

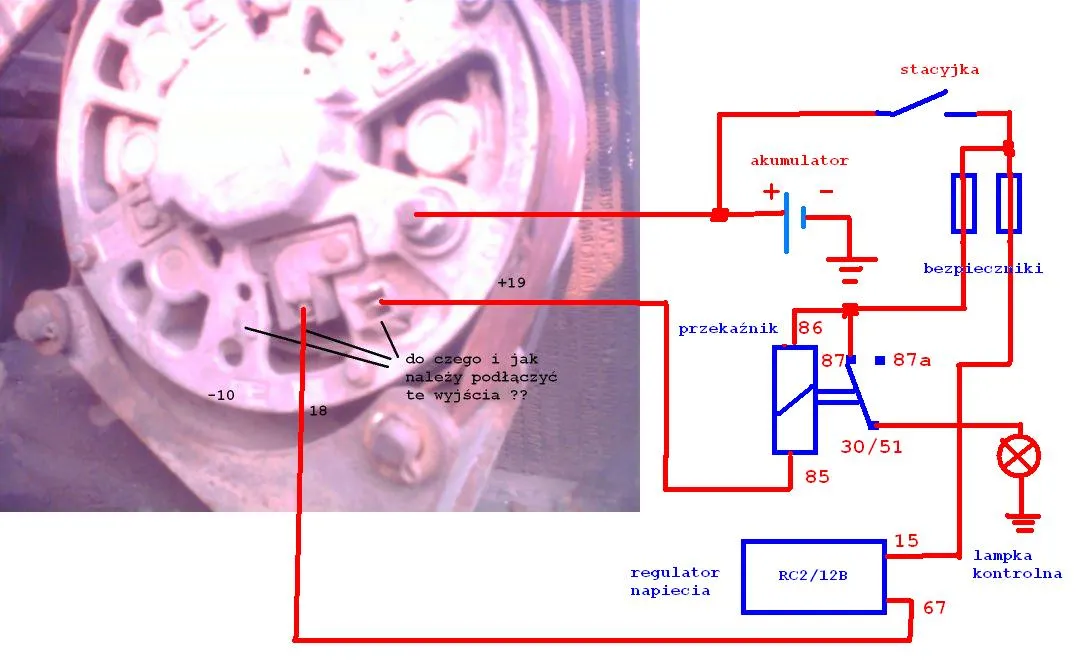

Teraz przejdźmy do szczegółowego schematu podłączenia alternatora z wbudowanym regulatorem. Proces ten można podzielić na kilka etapów:

1. Podłączenie głównego zasilania (B+): Weź gruby przewód (zazwyczaj czerwony, o przekroju co najmniej 6 mm²). Podłącz jeden koniec do zacisku B+ na alternatorze. Drugi koniec przewodu podłącz do zacisku oznaczonego jako "30" na rozruszniku. Jest to punkt, z którego prąd jest rozprowadzany do akumulatora i reszty instalacji.
2. Podłączenie przewodu wzbudzenia (D+): Weź cieńszy przewód (często żółty lub brązowy). Podłącz jeden koniec do zacisku D+ na alternatorze. Drugi koniec tego przewodu należy poprowadzić do kontrolki ładowania na desce rozdzielczej. Pamiętaj, że kontrolka ładowania ma zazwyczaj dwa styki. Jeden podłączamy przewodem od alternatora (D+), a drugi musi być podłączony do zasilania po stacyjce (zacisk 15/54). Dopiero gdy silnik pracuje, a alternator zaczyna generować napięcie, różnica potencjałów między tymi dwoma punktami powoduje zgaszenie kontrolki.
3. Podłączenie masy: Upewnij się, że obudowa alternatora ma dobry kontakt z masą pojazdu. Jeśli Twój alternator ma dedykowany zacisk masowy (B- lub 31), podłącz do niego krótki przewód masowy, a drugi koniec przykręć do masy pojazdu (np. do bloku silnika lub specjalnego punktu masowego).

Po wykonaniu połączeń elektrycznych, należy prawidłowo naciągnąć pasek klinowy. Pasek nie może być ani zbyt luźny (grozi ślizganiem się i brakiem ładowania, zwłaszcza na niskich obrotach), ani zbyt napięty (może to prowadzić do szybkiego zużycia łożysk alternatora i pompy wody). Prawidłowo napięty pasek powinien ugiąć się na środku najdłuższego odcinka o około 1-1,5 cm pod naciskiem kciuka.

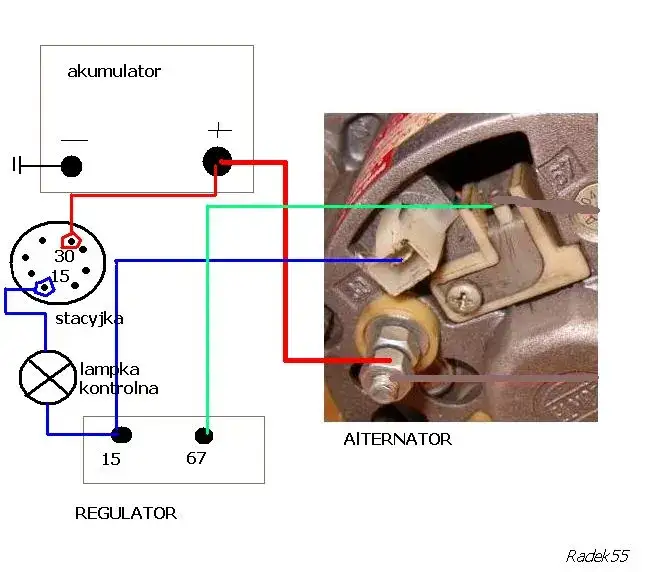

Podłączanie alternatora z zewnętrznym regulatorem napięcia

Choć rzadziej spotykane w modernizacjach Ursusa C-360, alternatory z zewnętrznym regulatorem napięcia również mogą być zamontowane. W tym przypadku schemat podłączenia jest nieco bardziej złożony. Alternator z takim regulatorem zazwyczaj posiada zacisk oznaczony jako "67" lub podobnie, który jest wyjściem prądu do regulatora. Przewód z tego zacisku należy podłączyć do zacisku "67" na zewnętrznym regulatorze napięcia. Sam regulator musi być następnie podłączony do zasilania po stacyjce (zacisk 15/54) oraz do masy pojazdu. Ważne jest, aby zamontować zewnętrzny regulator w miejscu, gdzie będzie on odpowiednio chłodzony i zabezpieczony przed wilgocią. Unikaj montażu w pobliżu gorących elementów silnika lub w miejscach narażonych na zalanie wodą.

Kluczowe połączenia w przypadku alternatora z zewnętrznym regulatorem to:

• Przewód z zacisku 67 alternatora do zacisku 67 regulatora napięcia.
• Przewód zasilający regulator po stacyjce (zacisk 15/54).
• Przewód masowy do obudowy regulatora.
• Główne wyjście prądowe z alternatora (B+) do instalacji, podobnie jak w przypadku alternatora z wbudowanym regulatorem.

Pierwsze uruchomienie i diagnostyka po montażu

Po zakończeniu montażu i podłączenia przewodów, nadszedł czas na pierwsze uruchomienie silnika. Po przekręceniu kluczyka w stacyjce, powinna zapalić się kontrolka ładowania, a po uruchomieniu silnika powinna ona zgasnąć. Jeśli kontrolka ładowania nie gaśnie po uruchomieniu silnika, może to oznaczać kilka rzeczy. Najczęstsze przyczyny to:

• Brak wzbudzenia: Problem z przewodem podłączonym do zacisku D+ lub nieprawidłowe podłączenie drugiego końca tego przewodu do kontrolki ładowania lub zasilania po stacyjce.
• Błędne podłączenie przewodów: Pomylenie zacisków B+ i D+ lub D+ z masą.
• Uszkodzony alternator: Sam alternator może być wadliwy.
• Uszkodzona kontrolka ładowania: Żarówka kontrolki może być przepalona.

Aby sprawdzić, czy alternator prawidłowo ładuje akumulator, należy wykonać pomiar napięcia za pomocą multimetru. Procedura ta wygląda następująco:

1. Uruchom silnik ciągnika.
2. Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie do 20V.
3. Podłącz czerwoną sondę multimetru do dodatniego bieguna akumulatora (lub do zacisku B+ na alternatorze), a czarną sondę do ujemnego bieguna akumulatora (lub do masy pojazdu).
4. Odczytaj wskazanie multimetru.

Prawidłowe napięcie ładowania w instalacji 12V w Ursusie C-360 powinno mieścić się w zakresie od 13,8V do 14,4V. Wartości poniżej 13,5V wskazują na zbyt niskie ładowanie, a wartości powyżej 14,5V na zbyt wysokie, co może uszkodzić akumulator i inne elementy instalacji elektrycznej. Jeśli napięcie jest nieprawidłowe, należy ponownie sprawdzić wszystkie połączenia, naciąg paska oraz stan samego alternatora i regulatora.

Unikaj najczęstszych błędów podczas montażu alternatora

Podczas samodzielnego montażu i podłączania alternatora w Ursusie C-360 można natknąć się na kilka typowych problemów. Świadomość tych potencjalnych trudności pomoże Ci ich uniknąć:

• Słabe ładowanie na wolnych obrotach: Często wynika to z niewłaściwego naciągu paska klinowego. Pasek może się ślizgać, szczególnie gdy silnik pracuje na niskich obrotach i alternator nie osiąga wystarczających obrotów do efektywnego ładowania. Inną przyczyną może być zużycie szczotek w alternatorze lub jego wewnętrzne uszkodzenie.
• Niestabilne napięcie ładowania lub "wariująca" kontrolka: Jeśli napięcie ładowania znacząco się waha lub kontrolka ładowania migocze, jest to najczęściej sygnał uszkodzenia regulatora napięcia. W przypadku alternatorów z wbudowanym regulatorem, oznacza to zazwyczaj konieczność wymiany całego alternatora.
• Nadmierne grzanie się alternatora: Może być spowodowane kilkoma czynnikami: zbyt dużym obciążeniem układu elektrycznego (np. zamontowanie dodatkowych odbiorników), problemami z regulatorem napięcia, lub zbyt mocnym naciągiem paska, który powoduje nadmierne tarcie.
• Pomyłki w podłączeniu przewodów: Najpoważniejszym błędem jest pomylenie biegunów lub podłączenie przewodów do niewłaściwych zacisków. Podłączenie masy do zacisku B+ lub odwrotnie może spowodować natychmiastowe uszkodzenie alternatora, regulatora, a nawet innych elementów instalacji elektrycznej. Zawsze dokładnie sprawdzaj oznaczenia zacisków i schemat podłączenia przed włączeniem zasilania. W przypadku wątpliwości, lepiej skonsultować się z mechanikiem lub doświadczonym elektrykiem samochodowym.

Przeczytaj również: Wiązka elektryczna Bizon: Wymiana krok po kroku i modernizacja

Podsumowanie: Kluczowe wnioski i Twoje dalsze kroki

Mam nadzieję, że ten szczegółowy poradnik pomógł Ci zrozumieć, jak prawidłowo podłączyć alternator w Twoim Ursusie C-360. Przeprowadzenie tej modernizacji samodzielnie jest jak najbardziej wykonalne, a jej efektem będzie znacząco poprawiony układ ładowania, co przełoży się na niezawodność Twojego ciągnika.

• Pamiętaj o bezpieczeństwie zawsze odłączaj akumulator przed rozpoczęciem pracy.
• Kluczowe jest prawidłowe podłączenie przewodów B+ (do rozrusznika) i D+ (do kontrolki ładowania).
• Po montażu, sprawdź napięcie ładowania multimetrem powinno mieścić się w zakresie 13,8V do 14,4V.
• Bądź przygotowany na ewentualne adaptacje mocowań i wymianę koła pasowego.

Z mojego doświadczenia wynika, że najwięcej problemów sprawia prawidłowe podłączenie przewodu wzbudzenia (D+). To właśnie ten cienki przewód jest często pomijany lub podłączany nieprawidłowo, co skutkuje brakiem ładowania. Dlatego poświęć mu szczególną uwagę. Nie zniechęcaj się, jeśli pierwsze uruchomienie nie przebiegnie idealnie diagnostyka i drobne poprawki są normalną częścią takich prac.

A jakie są Twoje doświadczenia z montażem alternatora w Ursusie C-360? Czy napotkałeś jakieś szczególne trudności lub masz swoje sprawdzone sposoby na ich rozwiązanie? Podziel się swoją opinią w komentarzach poniżej!
