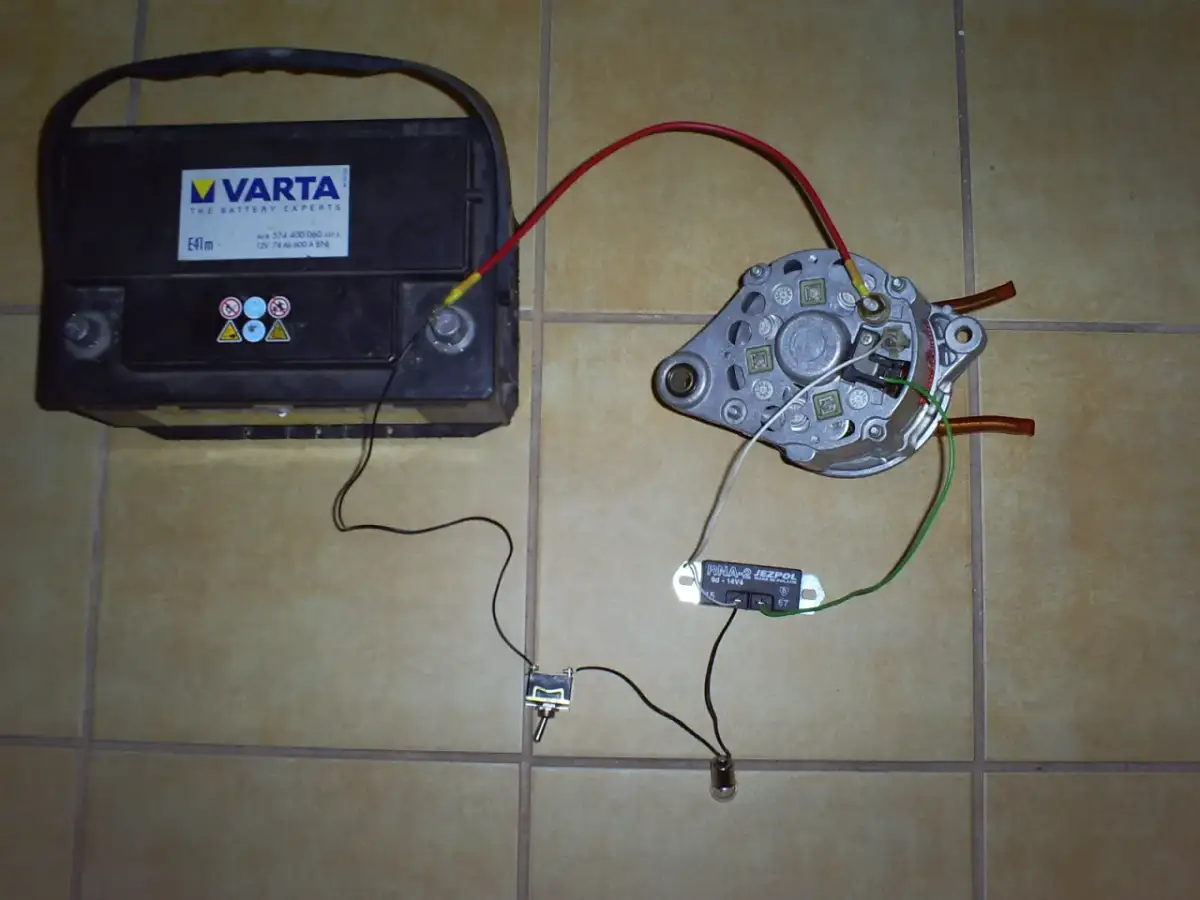

Jak podłączyć alternator? Instrukcja krok po kroku + schematy

Podłączanie alternatora w samochodzie to czynność, która wymaga precyzji i zrozumienia kilku kluczowych zasad. Prawidłowe wykonanie tego zadania jest absolutnie kluczowe nie tylko dla sprawnego ładowania akumulatora, ale dla całej instalacji elektrycznej pojazdu, zapewniając jego niezawodność i bezpieczeństwo na drodze.

Alternator w Twoim aucie: dlaczego prawidłowe podłączenie ma znaczenie?

Alternator to serce samochodowej instalacji elektrycznej. Jego głównym zadaniem jest nie tylko ładowanie akumulatora, ale przede wszystkim generowanie prądu potrzebnego do zasilania wszystkich odbiorników prądu w samochodzie podczas pracy silnika od świateł, przez radio, komputer pokładowy, aż po systemy bezpieczeństwa. Bez sprawnego alternatora, samochód szybko przestanie funkcjonować, ponieważ akumulator szybko się rozładuje.

Błędne podłączenie alternatora może prowadzić do szeregu poważnych problemów. Najczęściej obserwuje się świecącą kontrolkę ładowania na desce rozdzielczej, co jest sygnałem, że coś jest nie tak z procesem ładowania. Może to być spowodowane brakiem wzbudzenia, uszkodzeniem regulatora napięcia lub problemami z samym alternatorem. Innym, równie niebezpiecznym objawem jest przeładowywanie akumulatora, które prowadzi do jego szybkiego zniszczenia i może być groźne dla innych elementów elektronicznych. Czasami, po nieprawidłowym montażu, możemy usłyszeć niepokojący hałas dochodzący z okolic alternatora, co zwykle świadczy o uszkodzeniu łożysk lub koła pasowego.

Przygotowanie do pracy: narzędzia i bezpieczeństwo

Przed przystąpieniem do jakichkolwiek prac przy układzie ładowania, absolutnym priorytetem jest bezpieczeństwo. Pamiętaj, aby zawsze odłączyć akumulator przed rozpoczęciem pracy. Oto jak to zrobić prawidłowo:

1. Otwórz maskę samochodu i zlokalizuj akumulator.
2. Za pomocą odpowiedniego klucza poluzuj nakrętkę na ujemnej klemie akumulatora (oznaczonej symbolem "-").
3. Zdejmij przewód z ujemnej klemy.
4. Odłóż przewód tak, aby nie miał kontaktu z żadnym metalowym elementem akumulatora ani nadwozia.

Do pracy będziesz potrzebować kilku podstawowych narzędzi:

• Zestaw kluczy nasadowych i płasko-oczkowych (najczęściej rozmiary 10, 13, 17 mm).
• Klucz do odkręcenia klem akumulatora.
• Śrubokręt płaski i krzyżakowy.
• Nowy alternator (jeśli wymieniasz).
• Ewentualnie miernik uniwersalny (multimetr) do sprawdzenia napięcia.
• Latarka.

Zanim zaczniesz podłączać nowy alternator, warto zidentyfikować jego typ. W starszych pojazdach, takich jak Fiat 126p czy Polonez, często spotykamy alternatory z zewnętrznym regulatorem napięcia, który jest osobnym elementem montowanym zazwyczaj w pobliżu alternatora. W większości nowszych samochodów regulator napięcia jest zintegrowany bezpośrednio z alternatorem, co upraszcza montaż i liczbę połączeń.

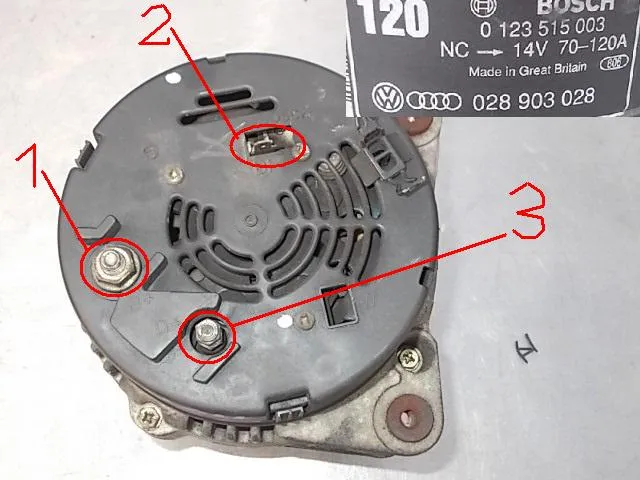

Oznaczenia na alternatorze: co oznaczają zaciski B+, D+, W?

Każdy alternator posiada kilka kluczowych zacisków, które mają ściśle określone funkcje. Zrozumienie ich znaczenia jest niezbędne do prawidłowego podłączenia:

B+ (lub 30): To główny zacisk wyjściowy prądu. Znajduje się tu najgrubszy przewód, zazwyczaj czerwony, który prowadzi bezpośrednio do dodatniej klemy akumulatora (często przez główny bezpiecznik). To tędy prąd generowany przez alternator trafia do akumulatora i zasila całą instalację elektryczną pojazdu.

D+ (lub 61, L): Ten zacisk jest odpowiedzialny za wzbudzenie alternatora i współpracuje z kontrolką ładowania na desce rozdzielczej. Podłączony jest do niego cieńszy przewód, który dostarcza początkowy prąd z akumulatora (przez stacyjkę i kontrolkę), inicjując proces ładowania. Gdy silnik pracuje i alternator zaczyna generować prąd, na tym zacisku pojawia się napięcie, które powoduje zgaśnięcie kontrolki ładowania.

W (lub P, Tacho): Ten zacisk, obecny nie we wszystkich alternatorach, służy do generowania sygnału obrotów silnika. Jest on wykorzystywany głównie w samochodach z silnikami Diesla do napędzania obrotomierza na desce rozdzielczej. Sygnał z tego zacisku to napięcie przemienne, którego częstotliwość jest proporcjonalna do prędkości obrotowej alternatora.

Masa (- lub B-): Obudowa alternatora pełni funkcję ujemnego bieguna (masy). Musi być ona zapewniona przez solidne połączenie z blokiem silnika, który z kolei jest połączony z ujemną klemą akumulatora. Tylko wtedy obwód elektryczny zostanie prawidłowo zamknięty.

Jak podłączyć alternator? Instrukcja krok po kroku

Poniżej znajduje się uniwersalna instrukcja, która pomoże Ci prawidłowo podłączyć alternator. Pamiętaj, aby zawsze dostosować ją do specyfiki Twojego pojazdu i typu alternatora.

1. Zamontuj alternator: Upewnij się, że alternator jest prawidłowo osadzony na swoim mocowaniu i przykręcony.
2. Podłącz przewód masy: Upewnij się, że obudowa alternatora ma dobry kontakt z blokiem silnika. W niektórych przypadkach może być konieczne podłączenie dodatkowego przewodu masowego.
3. Podłącz główny przewód zasilający (B+): Podłącz gruby, czerwony przewód do zacisku B+ alternatora. Upewnij się, że połączenie jest solidne i czyste.
4. Podłącz przewód wzbudzenia (D+): Podłącz cieńszy przewód do zacisku D+. Sprawdź, czy jest on prawidłowo zabezpieczony i nie ma możliwości jego przypadkowego odłączenia.
5. Podłącz przewód obrotomierza (W): Jeśli Twój alternator posiada zacisk W i Twój samochód wymaga podłączenia obrotomierza, podłącz odpowiedni przewód do tego zacisku. W wielu przypadkach ten zacisk nie jest używany.
6. Sprawdź napięcie paska: Przed ostatecznym dokręceniem alternatora, upewnij się, że pasek klinowy lub wielorowkowy jest odpowiednio napięty. Nie powinien być ani zbyt luźny (co spowoduje ślizganie i brak ładowania), ani zbyt napięty (co może uszkodzić łożyska).
7. Sprawdź wszystkie połączenia: Upewnij się, że wszystkie przewody są solidnie dokręcone, a ich izolacja jest w dobrym stanie.
8. Podłącz akumulator: Po upewnieniu się, że wszystko jest poprawnie podłączone, podłącz najpierw dodatnią klemę akumulatora, a następnie ujemną.

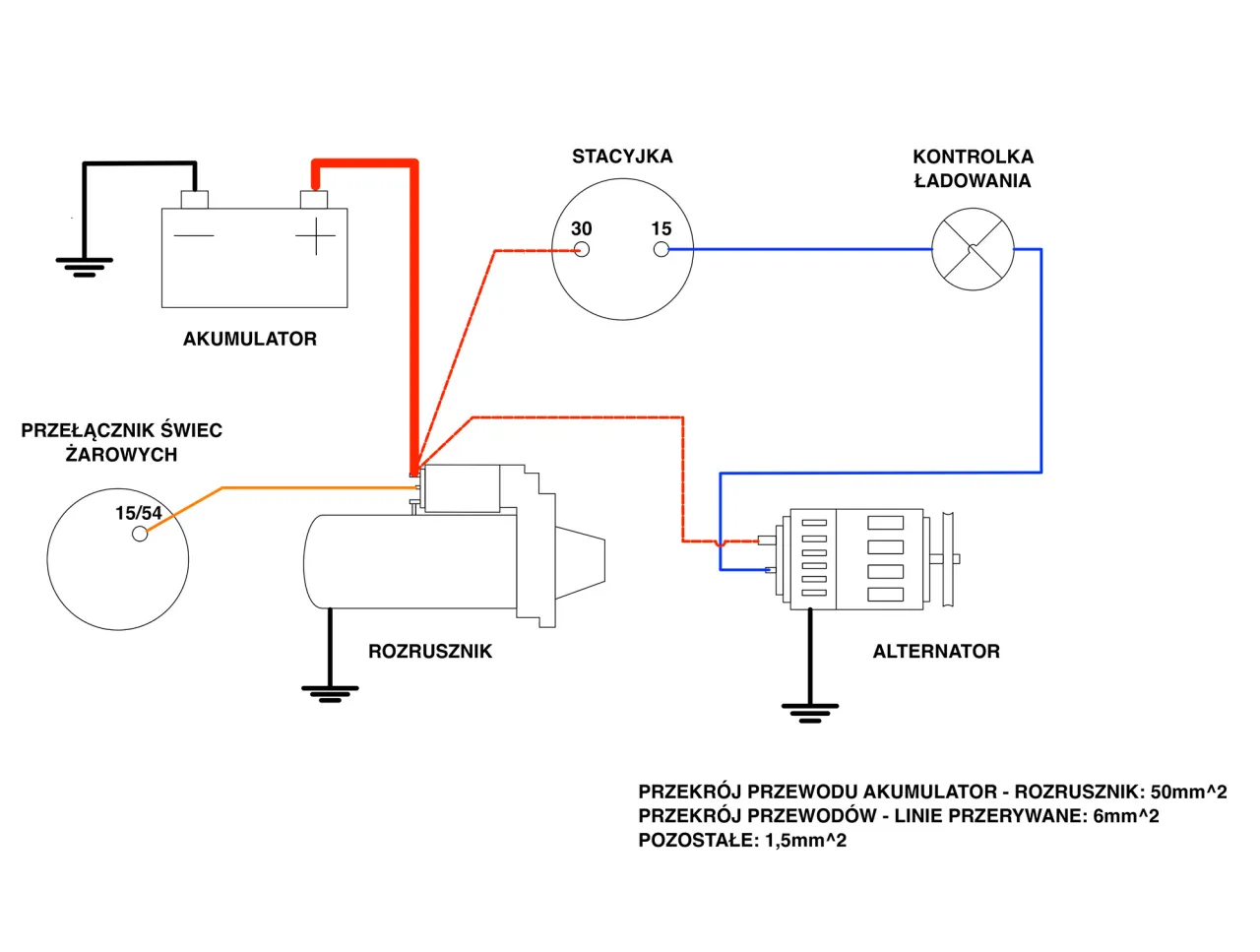

Różne typy alternatorów: schematy podłączenia

Podczas gdy podstawowe zasady podłączania alternatora są podobne, istnieją pewne różnice w zależności od jego typu. W klasycznych alternatorach z wbudowanym regulatorem napięcia (np. często spotykane w markach Bosch czy Valeo), połączenia są zazwyczaj ograniczone do zacisków B+ i D+. Regulator jest integralną częścią alternatora, co upraszcza montaż.

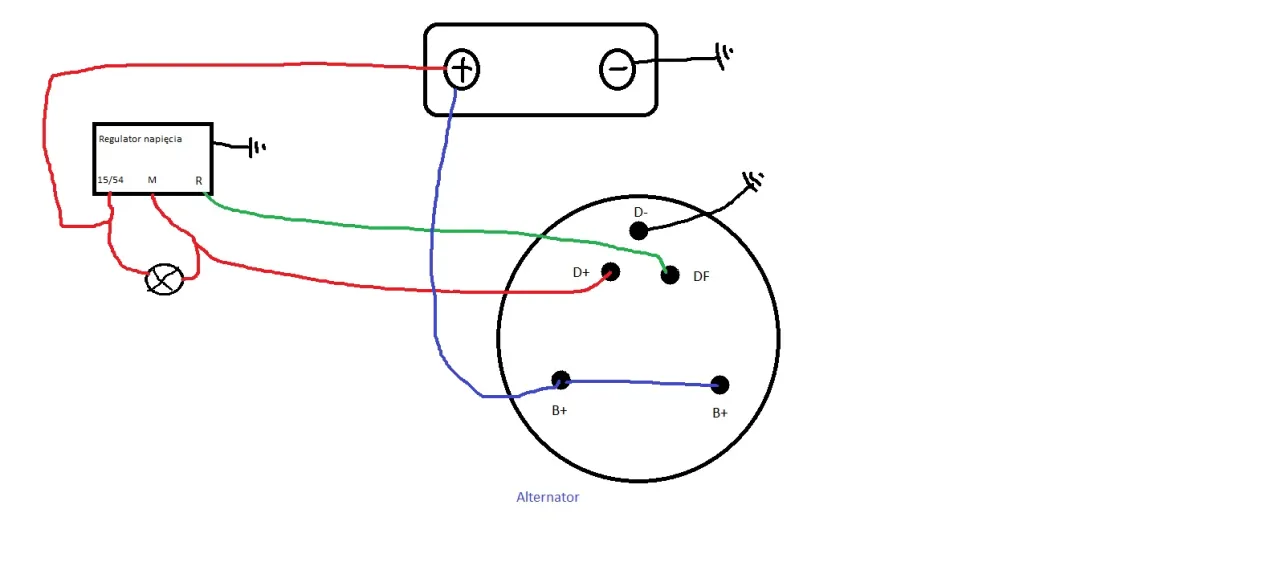

Alternatory ze zewnętrznym regulatorem napięcia, które znajdziemy w starszych pojazdach (jak wspomniane Fiat 126p czy Polonez), wymagają bardziej złożonego schematu podłączenia. Alternator jest połączony z osobnym modułem regulatora, a ten z kolei z resztą instalacji elektrycznej. W tym przypadku należy zwrócić szczególną uwagę na poprawne podłączenie wszystkich przewodów między tymi elementami.

Najbardziej zaawansowane są alternatory w nowoczesnych samochodach, które są sterowane przez komputer silnika (ECU). Wykorzystują one cyfrowe magistrale komunikacyjne, takie jak LIN czy BSS, do komunikacji z ECU. System ten pozwala na optymalizację ładowania w celu oszczędzania paliwa (tzw. inteligentne ładowanie). Diagnostyka i samodzielne podłączanie takich alternatorów jest znacznie trudniejsze i często wymaga specjalistycznego sprzętu.

Pierwsze uruchomienie i diagnostyka: sprawdź, czy alternator działa poprawnie

Po podłączeniu alternatora i pierwszym uruchomieniu silnika, zwróć uwagę na kontrolkę ładowania na desce rozdzielczej. Powinna ona zgasnąć po kilku sekundach od uruchomienia silnika. Jeśli kontrolka świeci się nadal lub miga, oznacza to problem z ładowaniem.

Aby dokładnie sprawdzić, czy alternator działa poprawnie, wykonaj następujące kroki:

1. Uruchom silnik samochodu.
2. Ustaw miernik uniwersalny (multimetr) na pomiar napięcia stałego (DC) w zakresie do 20V.
3. Podłącz czerwoną sondę miernika do dodatniej klemy akumulatora (+), a czarną sondę do ujemnej klemy (-).
4. Odczytaj wartość napięcia.

Prawidłowe napięcie ładowania powinno mieścić się w zakresie:

• 13,8V - 14,5V (przy obciążeniu i lekko podwyższonych obrotach silnika).

Wartości odbiegające od normy powinny Cię zaniepokoić:

• Napięcie poniżej 13,8V może oznaczać, że alternator nie ładuje wystarczająco lub wcale.
• Napięcie powyżej 14,5V wskazuje na przeładowywanie akumulatora, co jest równie szkodliwe.

Unikaj typowych błędów przy podłączaniu alternatora

Podczas podłączania alternatora łatwo o błędy, które mogą prowadzić do kosztownych uszkodzeń. Jednym z najczęstszych jest pomylenie zacisków B+ i D+. Podłączenie przewodu zasilającego do zacisku D+ lub odwrotnie, może spowodować natychmiastowe uszkodzenie regulatora napięcia lub nawet samego alternatora, a także innych elementów elektronicznych w samochodzie.

Kolejnym powszechnym błędem jest zapewnienie słabego styku masy. Obudowa alternatora musi mieć pewne i stabilne połączenie z blokiem silnika. Zanieczyszczone lub luźne połączenie masowe może prowadzić do problemów z ładowaniem, a nawet do uszkodzenia alternatora.

Nieprawidłowe napięcie paska klinowego to również częsty problem. Zbyt luźny pasek będzie się ślizgał, co objawi się piszczeniem i brakiem pełnego ładowania. Z kolei zbyt mocno napięty pasek będzie nadmiernie obciążał łożyska alternatora i pompy wody, skracając ich żywotność i prowadząc do przedwczesnych awarii.

Przeczytaj również: Jak sprawdzić alternator? Szybka diagnoza krok po kroku

Kluczowe wnioski i Twoje następne kroki

Mam nadzieję, że ten przewodnik rozjaśnił Ci proces prawidłowego podłączania alternatora. Jak widzisz, choć wymaga to precyzji, zrozumienie roli poszczególnych zacisków i postępowanie krok po kroku pozwoli Ci na bezpieczne i skuteczne wykonanie tej czynności, zapewniając niezawodność instalacji elektrycznej Twojego pojazdu.

• Pamiętaj o bezwzględnym odłączaniu akumulatora przed rozpoczęciem pracy.
• Dokładnie zidentyfikuj i podłącz zaciski B+, D+ oraz masę.
• Po montażu sprawdź napięcie ładowania multimetrem powinno mieścić się w zakresie 13,8V-14,5V.
• Nie bagatelizuj objawów takich jak świecąca kontrolka ładowania czy niepokojące dźwięki.

Z mojego doświadczenia wynika, że kluczem do sukcesu jest cierpliwość i dokładność. Nawet jeśli pierwszy raz wykonujesz taką czynność, skupienie się na szczegółach i stosowanie się do instrukcji pozwoli Ci uniknąć typowych błędów. Warto też pamiętać, że każdy samochód jest nieco inny, dlatego zawsze warto sprawdzić specyfikację swojego modelu.

Jakie są Twoje doświadczenia z podłączaniem lub wymianą alternatora? Czy napotkałeś jakieś szczególne trudności? Podziel się swoją opinią w komentarzach poniżej!
