Jak podłączyć radio samochodowe? Prosty poradnik krok po kroku

Podłączenie nowego radia samochodowego może wydawać się skomplikowane, ale dzięki temu praktycznemu przewodnikowi krok po kroku, nawet jeśli jesteś początkującym użytkownikiem, poradzisz sobie z tym zadaniem. Samodzielna instalacja nie tylko pozwoli Ci zaoszczędzić czas i pieniądze, ale także da satysfakcję z wykonanej pracy. Przygotuj się na prostą i bezpieczną operację, która odmieni Twoje doznania z jazdy.

Przygotuj się do pracy: niezbędne narzędzia i akcesoria

Zanim przystąpisz do jakichkolwiek prac, kluczowe jest odpowiednie przygotowanie. Posiadanie właściwych narzędzi i akcesoriów zapewni Ci płynny przebieg instalacji oraz zminimalizuje ryzyko uszkodzenia zarówno radia, jak i instalacji samochodowej. Dobrze przygotowany warsztat to połowa sukcesu.

Niezbędnik instalatora: kompletna lista narzędzi

• Klucze (wyjmaki) do demontażu fabrycznego radia
• Ściągacz izolacji
• Zaciskarka do konektorów (jeśli nie używasz gotowych kostek)
• Próbnik napięcia (multimetr lub prosta żarówka 12V)
• Taśma izolacyjna
• Opcjonalnie: koszulki termokurczliwe

Klucze do sukcesu, czyli jak dobrać odpowiednie wyjmaki do Twojego radia

Wyjmaki do radia to specjalne narzędzia, które umożliwiają bezpieczne i bezproblemowe wyjęcie fabrycznego radia z deski rozdzielczej. Ich rodzaj często zależy od marki samochodu i konkretnego modelu radia fabrycznego. Zazwyczaj są to metalowe lub plastikowe "klucze", które wsuwa się w otwory w przednim panelu radia, zwalniając zatrzaski. Upewnij się, że posiadasz odpowiednie wyjmaki dla swojego modelu auta, aby uniknąć uszkodzeń.

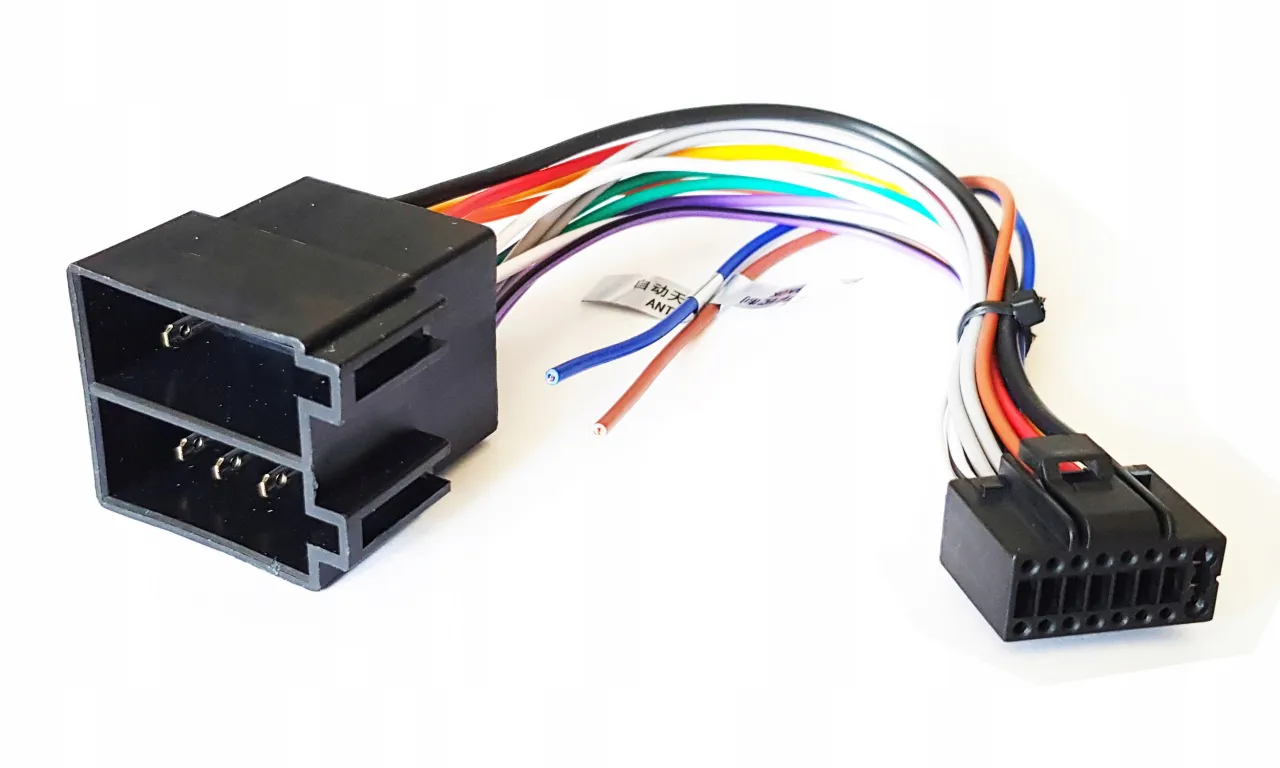

Kostka ISO, adaptery, przejściówki: zrozum, czego potrzebuje Twój samochód

W Europie, w tym w Polsce, dominującym standardem podłączenia radia samochodowego jest złącze ISO, zgodne z normą ISO 10487. Składa się ono zazwyczaj z dwóch głównych kostek: jednej zasilającej i drugiej głośnikowej. Jednak wiele marek samochodów, zwłaszcza starszych modeli Grupy Volkswagen, Opla czy Forda, stosowało własne, niestandardowe złącza. W takich przypadkach niezbędne jest użycie specjalnej przejściówki (adaptera) z fabrycznego złącza na standard ISO. Adaptery te są powszechnie dostępne w sklepach z elektroniką samochodową i kosztują zazwyczaj od 15 do 50 zł. Przed zakupem radia warto sprawdzić, jaki typ złącza występuje w Twoim samochodzie, aby dobrać odpowiedni adapter.

Bezpieczny demontaż starego radia: przewodnik krok po kroku

Demontaż starego radia jest pierwszym fizycznym etapem instalacji. Prawidłowe przeprowadzenie tej czynności jest kluczowe dla bezpieczeństwa i dalszych etapów montażu. Pamiętaj, że cierpliwość i ostrożność są tu najważniejsze.

Pierwszy krok: odłączenie akumulatora dla Twojego bezpieczeństwa

Absolutnie kluczowe jest odłączenie ujemnego bieguna akumulatora przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej samochodu. Zapobiega to przypadkowym zwarciom, które mogłyby uszkodzić elektronikę pojazdu lub samego radia, a także chroni Ciebie przed porażeniem prądem.

Użycie wyjmaków: prosta instrukcja wyjęcia fabrycznego sprzętu

1. Wsuń odpowiednie wyjmaki do otworów w przednim panelu radia, aż poczujesz opór lub usłyszysz kliknięcie.
2. Delikatnie pociągnij wyjmaki na zewnątrz, jednocześnie wysuwając radio z otworu w desce rozdzielczej.
3. Po wysunięciu radia na tyle, aby uzyskać dostęp do jego tyłu, ostrożnie odłącz kostki zasilające i antenową.

Inspekcja okablowania: co oznaczają kolory kabli w Twoim aucie?

Zanim przejdziemy do szczegółów kostki ISO, warto wspomnieć o ogólnej zasadzie identyfikacji przewodów. W wielu samochodach kolory kabli są ustandaryzowane i odpowiadają konkretnym funkcjom (np. czerwony to zasilanie, czarny to masa). Jednak nie zawsze tak jest, dlatego zawsze warto zweryfikować schemat instalacji dla Twojego konkretnego modelu auta lub użyć próbnika napięcia.

Rozszyfruj kostkę ISO: zasilanie i głośniki

Zrozumienie budowy i funkcji kostki ISO to klucz do prawidłowego podłączenia radia. Jest to uniwersalny standard, który znacząco ułatwia instalację, pod warunkiem że zarówno samochód, jak i radio go posiadają.

Kostka zasilająca: czerwony, żółty, czarny klucz do poprawnego działania radia

Kostka zasilająca w standardzie ISO jest zazwyczaj brązowa lub czarna i zawiera kluczowe przewody odpowiedzialne za zasilanie radia:

• Żółty (stałe +12V): Ten przewód dostarcza stałe napięcie z akumulatora, dzięki czemu radio pamięta ustawienia, zaprogramowane stacje i inne dane, nawet po wyłączeniu zapłonu.
• Czerwony (+12V po stacyjce): Ten przewód dostarcza napięcie tylko wtedy, gdy kluczyk jest w stacyjce (w pozycji zapłonu lub ACC). Odpowiada za włączanie i wyłączanie radia wraz z zapłonem.
• Czarny (masa, GND): Jest to przewód masowy, który musi być podłączony do metalowej części karoserii samochodu, aby zamknąć obwód elektryczny.
• Niebieski (sterowanie anteną elektryczną/wzmacniaczem): Ten przewód zasila antenę elektryczną lub wzmacniacz sygnału radiowego, gdy radio jest włączone.

Kostka głośnikowa: rozszyfrowanie przewodów do poszczególnych głośników

Kostka głośnikowa, zazwyczaj czarna lub brązowa, zawiera osiem przewodów przeznaczonych do podłączenia czterech głośników. Każdy głośnik wymaga dwóch przewodów: jednego dodatniego (+) i jednego ujemnego (-). Przewody te są często oznaczone kolorami, które można podzielić na pary dla każdego głośnika. Przykładowe kolory to: fioletowy (tył prawy), zielony (tył lewy), szary (przód prawy) i biały (przód lewy), z dodatkowymi przewodami w tych samych kolorach, ale z czarnym paskiem, oznaczającymi biegun ujemny.

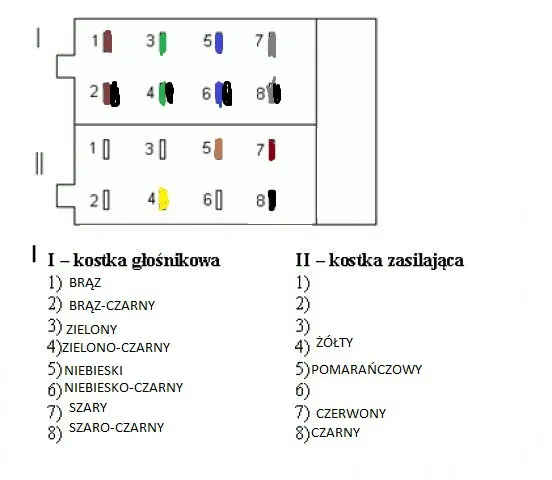

Schemat połączeń ISO: uniwersalna ściągawka, którą warto mieć pod ręką

Podłączamy nowe radio: od standardu do niestandardowych rozwiązań

Teraz, gdy już rozumiesz budowę kostki ISO i wiesz, jakie narzędzia będą Ci potrzebne, nadszedł czas na kluczowy moment podłączenie nowego radia. Proces ten może być bardzo prosty lub wymagać zastosowania dodatkowych akcesoriów, w zależności od specyfiki Twojego samochodu.

Metoda na gotowo: podłączanie za pomocą standardowej kostki ISO

Jeśli zarówno instalacja Twojego samochodu, jak i nowe radio posiadają standardowe kostki ISO, podłączenie jest niezwykle proste. Wystarczy połączyć ze sobą odpowiednie kostki zazwyczaj pasują one do siebie tylko w jeden sposób. Jest to połączenie typu "plug & play", które nie wymaga żadnych dodatkowych narzędzi ani modyfikacji.

Gdy standard zawodzi: jak używać adapterów i przejściówek?

W sytuacji, gdy Twój samochód posiada niestandardowe złącze, a nowe radio kostkę ISO (lub odwrotnie), konieczne jest użycie odpowiedniego adaptera lub przejściówki. Adapter ten łączy fabryczne okablowanie samochodu ze standardową kostką ISO radia. Po prostu podłącz adapter do instalacji samochodu, a następnie do niego podłącz kostkę ISO Twojego radia. Upewnij się, że adapter jest przeznaczony dla Twojego konkretnego modelu samochodu.

Szkoła przetrwania: podłączanie radia bez kostki ISO tylko dla odważnych?

W starszych samochodach lub w przypadku uszkodzenia fabrycznej kostki ISO, może być konieczne podłączenie radia "na krótko", czyli bezpośrednio do przewodów instalacji. Ta metoda wymaga jednak większej wiedzy i precyzji. Należy użyć multimetru do zidentyfikowania każdego przewodu: stałego plusa (+12V), plusa po stacyjce (+12V ACC), masy (GND) oraz poszczególnych par przewodów głośnikowych. Następnie należy je połączyć ręcznie, używając taśmy izolacyjnej lub złączek. Ostrzegam, że jest to metoda dla bardziej zaawansowanych użytkowników i niesie ze sobą ryzyko zwarcia oraz uszkodzenia elektroniki, jeśli zostanie wykonana nieprawidłowo.

Szybkie rozwiązania: najczęstsze problemy po instalacji radia

Po podłączeniu nowego radia, czasami pojawiają się drobne problemy. Na szczęście większość z nich jest łatwa do zdiagnozowania i naprawienia. Spokojnie, zaraz wszystko wyjaśnimy.

Problem #1: radio gubi pamięć i kasuje stacje poznaj przyczynę i rozwiązanie w 2 minuty

Najczęstszą przyczyną tego problemu jest zamiana przewodów zasilających w instalacji samochodu żółtego (stałe +12V) i czerwonego (+12V po stacyjce). W standardzie ISO żółty odpowiada za pamięć, a czerwony za włączanie. Jeśli te przewody są zamienione miejscami w instalacji auta, radio będzie się wyłączać wraz z zapłonem i tracić pamięć. Rozwiązanie polega na zamianie tych dwóch przewodów miejscami. Wiele nowoczesnych adapterów radiowych ma specjalne złączki (tzw. "pestki"), które umożliwiają szybką zamianę bez konieczności cięcia kabli.

Problem #2: radio nie chce się włączyć diagnoza krok po kroku

• Sprawdź bezpieczniki: Upewnij się, że bezpiecznik zarówno w instalacji samochodowej (zazwyczaj w skrzynce bezpieczników), jak i ten wbudowany w samo radio (jeśli występuje) nie jest przepalony.
• Weryfikacja zasilania: Użyj próbnika napięcia, aby sprawdzić, czy na przewodzie żółtym (stałe +12V) i czerwonym (+12V po stacyjce) w kostce ISO jest napięcie.
• Sprawdź masę: Upewnij się, że przewód masowy (czarny) jest prawidłowo podłączony do solidnego punktu masy w karoserii samochodu.

Problem #3: dlaczego grają tylko dwa głośniki? Sprawdź te ustawienia i połączenia

Jeśli po podłączeniu radia słyszysz dźwięk tylko z dwóch głośników, najprawdopodobniej problem leży w kostce głośnikowej. Sprawdź, czy wszystkie przewody głośnikowe są prawidłowo wpięte w odpowiednie piny kostki i czy nie ma luźnych styków. Upewnij się również, że kolory przewodów podłączonych do radia odpowiadają schematowi przypisanemu do poszczególnych głośników.

Problem #4: szumy i trzaski jak znaleźć winowajcę i cieszyć się czystym dźwiękiem?

Zakłócenia, szumy i trzaski w głośnikach często wynikają z problemów z masą lub słabego podłączenia przewodu antenowego. Upewnij się, że przewód masowy radia ma solidne i czyste połączenie z metalową częścią karoserii samochodu. Sprawdź również, czy przewód antenowy jest prawidłowo podłączony do radia i czy nie jest uszkodzony.

Ostatnie szlify: perfekcyjny montaż i testowanie

Po rozwiązaniu ewentualnych problemów, nadszedł czas na finalizację montażu. Upewnij się, że wszystko jest dobrze podłączone i zamontowane, zanim na stałe umieścisz radio w desce rozdzielczej.

Test generalny: sprawdzenie wszystkich funkcji przed zamontowaniem radia

• Włączanie i wyłączanie: Sprawdź, czy radio włącza się i wyłącza prawidłowo wraz ze stacyjką.
• Stacje radiowe: Przeszukaj pasmo FM/AM, zapisz kilka stacji i sprawdź, czy są zapamiętywane po wyłączeniu radia.
• Regulacja głośności i dźwięku: Przetestuj pokrętło głośności oraz funkcje equalizera i balansu głośników (przód/tył, lewo/prawo).
• Dodatkowe funkcje: Jeśli Twoje radio posiada USB, Bluetooth, AUX sprawdź działanie każdej z tych funkcji.

Organizacja przewodów: jak uniknąć bałaganu za panelem?

Zanim wsuniesz radio na miejsce, poświęć chwilę na uporządkowanie przewodów za nim. Użyj opasek kablowych lub taśmy izolacyjnej, aby zebrać je w wiązki. Upewnij się, że przewody nie są napięte ani nie blokują mechanizmu radia. Dobra organizacja zapobiegnie przyszłym problemom i ułatwi ewentualny demontaż.

Montaż radia w kieszeni: jak to zrobić, by wyglądało estetycznie i profesjonalnie?

Wsuń radio do kieszeni montażowej (jeśli jest w zestawie) lub bezpośrednio w otwór w desce rozdzielczej. Upewnij się, że jest stabilne i nie przesuwa się. Jeśli używasz kieszeni montażowej, często wymaga ona zagięcia metalowych "ząbków" od wewnątrz, aby radio było dobrze zamocowane. Całość powinna wyglądać estetycznie i profesjonalnie, bez szczelin czy wystających elementów.

Przeczytaj również: Czym smarować zawiasy w aucie? Wybierz smar i pozbądź się skrzypienia

Twoja droga do idealnego dźwięku w samochodzie kluczowe wnioski

Jak widzisz, podłączenie radia samochodowego, nawet dla osoby bez doświadczenia, jest zadaniem w zasięgu ręki. Dzięki zrozumieniu standardu kostki ISO, przygotowaniu odpowiednich narzędzi i postępowaniu zgodnie z instrukcjami, możesz samodzielnie cieszyć się nowym, lepszym dźwiękiem w swoim aucie, oszczędzając przy tym czas i pieniądze.

• Kluczem do sukcesu jest zrozumienie standardu kostki ISO i ewentualne użycie adapterów dla niestandardowych złączy.
• Pamiętaj o odłączeniu akumulatora przed rozpoczęciem prac i dokładnym sprawdzeniu przewodów zasilających (żółty i czerwony).
• Większość problemów po instalacji, takich jak utrata pamięci czy brak dźwięku, ma proste rozwiązania, które możesz zastosować samodzielnie.

Z mojego doświadczenia wynika, że najwięcej problemów sprawia zazwyczaj identyfikacja przewodów zasilających zamiana żółtego i czerwonego miejscami to klasyka gatunku, która potrafi zaskoczyć. Ale jak już raz zrozumiesz tę zasadę, kolejne instalacje stają się czystą formalnością. Nie zniechęcaj się, jeśli coś nie zadziała od razu cierpliwość i metodyczne podejście zawsze przynoszą rezultaty.

A jakie są Twoje doświadczenia z podłączaniem radia samochodowego? Czy napotkałeś jakieś nietypowe problemy lub masz swoje sprawdzone triki? Podziel się nimi w komentarzach poniżej!
