Zamiana tradycyjnej prądnicy na nowoczesny alternator w ciągniku Ursus C-360 to jedna z najczęściej realizowanych modernizacji. Pozwala ona znacząco poprawić jakość ładowania akumulatora, szczególnie przy niższych obrotach silnika, co przekłada się na większą niezawodność całej instalacji elektrycznej. W tym przewodniku krok po kroku pokażę Ci, jak przeprowadzić tę operację, wyjaśnię różnice między popularnymi typami alternatorów i podpowiem, jak uniknąć najczęstszych błędów.

Koniec problemów z ładowaniem: Główne zalety alternatora

Przejście z prądnicy na alternator w Ursusie C-360 to inwestycja, która szybko się zwraca. Główną zaletą jest znacznie lepsza wydajność ładowania, szczególnie przy niskich obrotach silnika, co oznacza, że akumulator jest efektywniej doładowywany nawet podczas pracy na biegu jałowym czy przy wolnym ruchu. Dodatkowo, alternatory są generalnie bardziej niezawodne i mniej podatne na uszkodzenia niż starsze prądnice, co przekłada się na mniejszą liczbę awarii i spokojniejszą eksploatację ciągnika.

Prądnica vs alternator - krótkie porównanie kluczowych parametrów

Przygotowanie do montażu: niezbędne narzędzia i części

Wybór alternatora: Od Fiata 126p czy nowszy? Co sprawdzi się najlepiej?

Najczęściej wybieranymi alternatorami do modernizacji Ursusa C-360 są te pochodzące z Fiata 126p (tzw. "Maluch") lub z nowszych modeli, takich jak Fiat Cinquecento czy Seicento. Popularność zyskały modele takie jak A124 (starszy typ) czy nowsze generacje, na przykład Magneti Marelli 65A. Powodów jest kilka: są one łatwo dostępne na rynku wtórnym, stosunkowo tanie, a ich konstrukcja jest prosta i sprawdzona. Obecnie zdecydowanie rekomendowanym rozwiązaniem są alternatory 9-diodowe, które posiadają zintegrowany regulator napięcia, co znacząco upraszcza proces instalacji.

Lista niezbędnych narzędzi i materiałów (przewody, konektory, koło pasowe)

• Klucze nasadowe i płasko-oczkowe (najczęściej 10, 13, 17 mm)
• Śrubokręty
• Szczypce
• Prasa do konektorów
• Grube przewody elektryczne (najlepiej o przekroju co najmniej 6 mm², a do B+ nawet 10-16 mm²)
• Konektory (oczkowe, płaskie)
• Taśma izolacyjna lub koszulki termokurczliwe
• Multimetr (do pomiaru napięcia)
• Opcjonalnie: nowe koło pasowe do alternatora lub adapter
• Opcjonalnie: wspornik alternatora (jeśli oryginalny nie pasuje)

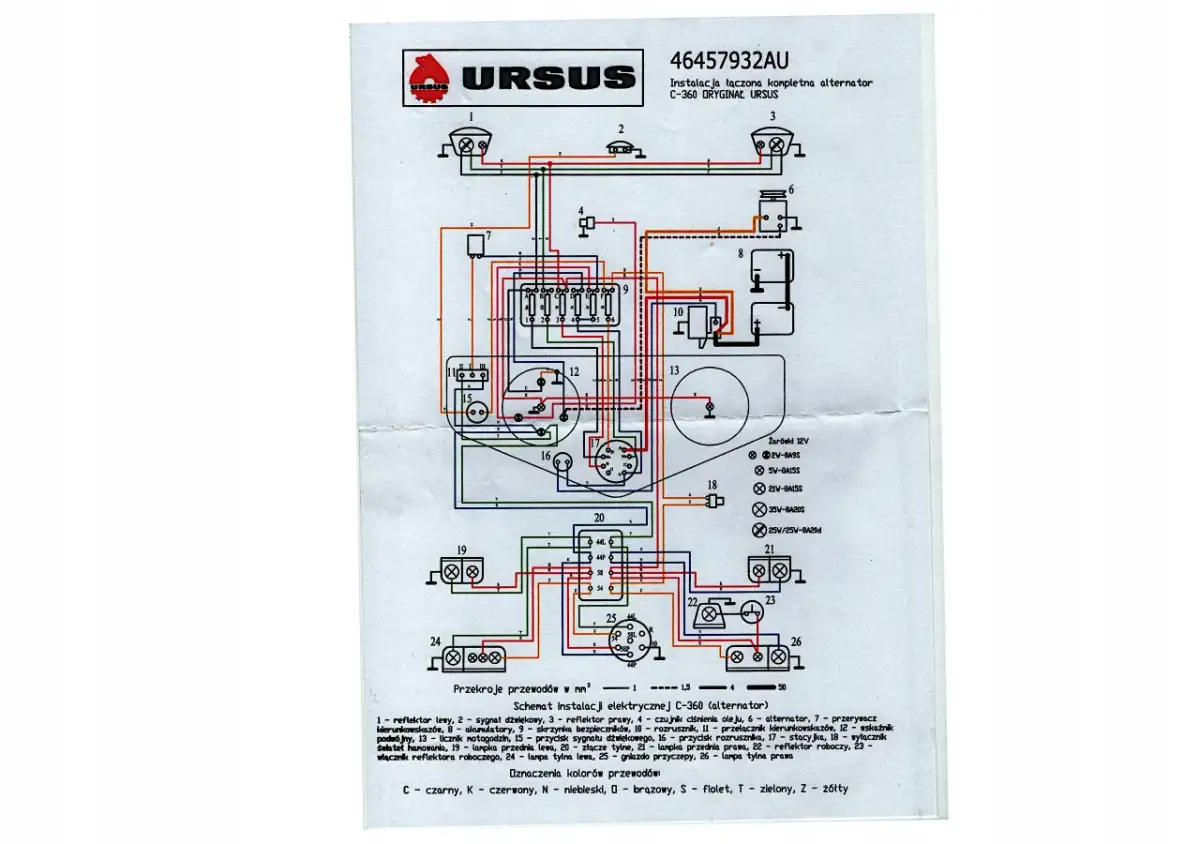

Schematy podłączenia alternatora w C-360: wybierz odpowiedni dla siebie

Najważniejsza decyzja: Alternator 6-diodowy czy 9-diodowy z wbudowanym regulatorem?

Kluczowa różnica między popularnymi typami alternatorów polega na obecności wbudowanego regulatora napięcia. Alternatory 6-diodowe, choć starsze i często tańsze, wymagają podłączenia zewnętrznego regulatora napięcia (np. mechanicznego RC/12B lub elektronicznego). Jest to rozwiązanie bardziej skomplikowane pod względem instalacji. Alternatory 9-diodowe posiadają już wbudowany regulator, co sprawia, że ich podłączenie jest znacznie prostsze wystarczy podłączyć trzy kluczowe punkty: zasilanie główne (B+), kontrolkę ładowania (D+) oraz masę. Dlatego właśnie alternatory 9-diodowe są obecnie najczęściej wybierane i rekomendowane.

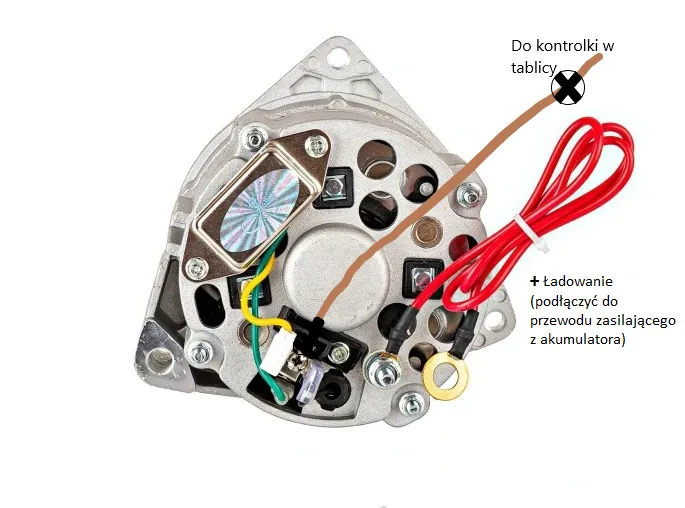

Schemat dla alternatora 9-diodowego najprostsza i zalecana metoda

1. Odłącz akumulator: Zawsze zacznij od odłączenia klemy minusowej akumulatora, aby uniknąć zwarcia.
2. Podłącz przewód główny do B+: Weź gruby przewód (najlepiej 10-16 mm²) i podłącz go do zacisku oznaczonego jako B+ (lub 30) na alternatorze. Drugi koniec tego przewodu podłącz do śruby na rozruszniku, do której przychodzi gruby kabel z akumulatora (lub bezpośrednio do plusowej klemy akumulatora).
3. Podłącz przewód do D+: Weź cieńszy przewód (np. 1.5-2.5 mm²) i podłącz go do zacisku oznaczonego jako D+ (lub L, lub 67) na alternatorze. Drugi koniec tego przewodu podłącz do kontrolki ładowania na desce rozdzielczej.
4. Zapewnij masę: Upewnij się, że obudowa alternatora ma solidne połączenie z masą ciągnika. Zazwyczaj wystarczy, że alternator jest dobrze przykręcony do bloku silnika, ale w razie wątpliwości można dodać dodatkowy przewód masowy łączący obudowę alternatora z blokiem silnika.
5. Usuń stary regulator: Jeśli Twój Ursus miał fabrycznie montowaną prądnicę ze zewnętrznym regulatorem, ten regulator należy całkowicie odłączyć i usunąć z instalacji.

Schemat dla alternatora 6-diodowego z zewnętrznym regulatorem napięcia

1. Odłącz akumulator: Zawsze zacznij od odłączenia klemy minusowej akumulatora.
2. Podłącz przewód główny do B+: Podobnie jak w przypadku alternatora 9-diodowego, podłącz gruby przewód do zacisku B+ (lub 30) i poprowadź go do rozrusznika lub klemy plusowej akumulatora.
3. Podłącz przewód do D+ (kontrolka): Podłącz przewód do zacisku D+ (lub L, lub 67) i poprowadź go do kontrolki ładowania na desce rozdzielczej.
4. Podłącz przewody do regulatora: Tutaj zaczyna się różnica. Przewody od alternatora (często oznaczone jako "F" lub "67") oraz przewody od instalacji ciągnika (zasilanie i masa) podłącz do odpowiednich zacisków zewnętrznego regulatora napięcia. Dokładne schematy podłączenia regulatorów są dostępne w instrukcjach dołączonych do regulatora lub w specjalistycznych publikacjach.
5. Zapewnij masę: Upewnij się, że obudowa alternatora ma solidne połączenie z masą ciągnika.

Montaż mechaniczny alternatora: od demontażu do prawidłowego napięcia paska

Demontaż starej prądnicy i regulatora napięcia o czym nie wolno zapomnieć?

1. Odłącz akumulator: Jest to absolutnie kluczowy krok, aby uniknąć porażenia prądem lub uszkodzenia instalacji. Odłącz najpierw klemę minusową.
2. Odkręć przewody: Ostrożnie odkręć wszystkie przewody podłączone do prądnicy i regulatora napięcia. Zwróć uwagę na ich rozmieszczenie, aby wiedzieć, jak podłączyć nowy alternator.
3. Odkręć mocowania prądnicy: Odkręć śruby mocujące prądnicę do bloku silnika.
4. Zdejmij prądnicę: Ostrożnie zdejmij prądnicę z jej miejsca.
5. Usuń regulator: Odłącz i usuń stary regulator napięcia, jeśli jest to konieczne (szczególnie przy montażu alternatora 9-diodowego).
6. Oczyść powierzchnie: Oczyść miejsca montażu z brudu i rdzy.

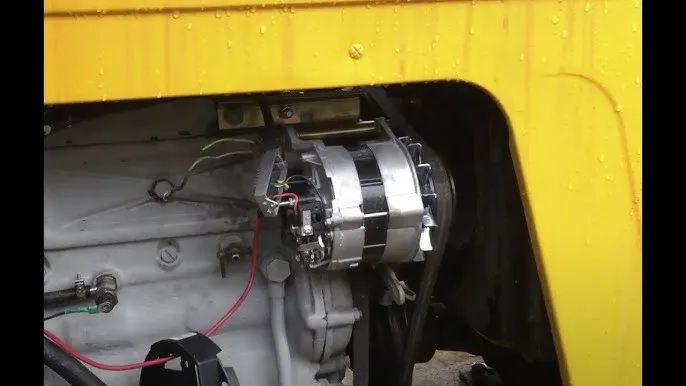

Montaż nowego alternatora: Dopasowanie mocowań i koła pasowego

1. Przygotuj mocowania: Sprawdź, czy otwory montażowe alternatora pasują do oryginalnych mocowań w ciągniku. Czasem konieczne jest zastosowanie dodatkowych podkładek lub wsporników.
2. Zamontuj koło pasowe: Jeśli alternator nie ma zamontowanego koła pasowego, musisz je zamontować. Najlepiej użyć koła pasowego z oryginalnej prądnicy lub kupić nowe, dedykowane do C-360. Upewnij się, że jest ono idealnie wycentrowane.
3. Zamontuj alternator: Przykręć alternator do bloku silnika. Nie dokręcaj śrub w pełni, aby mieć możliwość regulacji naciągu paska.
4. Załóż pasek klinowy: Nałóż pasek klinowy na koło pasowe wału korbowego i koło pasowe alternatora.

Prawidłowe napięcie paska klinowego klucz do skutecznego ładowania

Prawidłowe napięcie paska klinowego jest absolutnie kluczowe dla sprawnego działania alternatora. Zbyt luźny pasek będzie się ślizgał, co spowoduje brak lub bardzo słabe ładowanie, a także przyspieszone zużycie paska i kół pasowych. Z kolei zbyt mocno naciągnięty pasek może nadmiernie obciążać łożyska alternatora i wału korbowego, prowadząc do ich szybkiego zużycia. Aby sprawdzić napięcie, naciśnij palcem na najdłuższy odcinek paska powinien on ugiąć się na około 1-1.5 cm. W razie potrzeby poluzuj śruby mocujące alternator i przesuwając go, wyreguluj napięcie, a następnie dokręć śruby.

Szczegółowe podłączenie elektryczne: każdy zacisk ma znaczenie

Zacisk B+ (30): Jak prawidłowo podłączyć główny przewód prądowy?

Zacisk B+ (często oznaczony jako 30) jest głównym wyjściem prądu z alternatora. Musi być on podłączony do instalacji elektrycznej ciągnika za pomocą grubego przewodu, najlepiej o przekroju co najmniej 10 mm², a w niektórych przypadkach nawet 16 mm². Najbezpieczniej jest podłączyć ten przewód bezpośrednio do śruby na rozruszniku, do której przychodzi gruby kabel z akumulatora. Alternatywnie, można podłączyć go bezpośrednio do plusowej klemy akumulatora. To połączenie zapewnia dopływ prądu do ładowania akumulatora i zasilania całej instalacji elektrycznej.

Zacisk D+ (L): Klucz do działającej kontrolki ładowania na desce rozdzielczej

Zacisk D+ (czasem oznaczany jako L lub 67) służy do podłączenia kontrolki ładowania na desce rozdzielczej. Jest to zazwyczaj cieńszy przewód (1.5-2.5 mm²). Po uruchomieniu silnika, gdy alternator zaczyna pracować i wytwarzać napięcie, kontrolka powinna zgasnąć. Jeśli kontrolka nie gaśnie, może to oznaczać problem z ładowaniem lub samym alternatorem. Prawidłowe podłączenie tego przewodu jest niezbędne do monitorowania stanu ładowania.

Masa alternatora: Dlaczego solidne połączenie z blokiem silnika jest tak ważne?

Obudowa alternatora pełni funkcję masy dla całego urządzenia. Dlatego tak ważne jest, aby zapewnić jej solidne i czyste połączenie z blokiem silnika, który jest połączony z masą ciągnika. Słabe połączenie masowe może prowadzić do wielu problemów, takich jak brak ładowania, niestabilne napięcie, zakłócenia w pracy elektroniki, a nawet uszkodzenie alternatora. Upewnij się, że alternator jest dobrze przykręcony do bloku silnika, a powierzchnie styku są wolne od rdzy i farby. W razie wątpliwości warto dodać dodatkowy, gruby przewód masowy łączący obudowę alternatora z blokiem silnika.

Co zrobić ze starymi przewodami od prądnicy i regulatora?

Po zdemontowaniu starej prądnicy i regulatora napięcia, pozostaną niepotrzebne przewody. W przypadku montażu alternatora 9-diodowego z wbudowanym regulatorem, stary regulator napięcia należy całkowicie odłączyć od instalacji i zabezpieczyć lub usunąć. Przewody, które były do niego podłączone, mogą być odizolowane i schowane. Przewód od prądnicy, który prowadził do jej zacisku wyjściowego, zazwyczaj jest wykorzystywany do podłączenia nowego alternatora do instalacji (np. do zacisku B+ lub D+). Ważne jest, aby dokładnie przeanalizować schemat starej instalacji i porównać go ze schematem nowego alternatora, aby prawidłowo wykorzystać lub odizolować stare przewody.

Pierwsze uruchomienie i diagnostyka: sprawdź, czy ładowanie działa

1. Podłącz akumulator: Po zakończeniu wszystkich prac podłącz klemę minusową akumulatora.
2. Uruchom silnik: Odpal silnik i pozwól mu pracować na biegu jałowym.
3. Sprawdź kontrolkę ładowania: Obserwuj kontrolkę ładowania na desce rozdzielczej. Po uruchomieniu silnika powinna ona zgasnąć.
4. Podłącz multimetr: Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie powyżej 20V. Podłącz czerwoną sondę do plusowej klemy akumulatora, a czarną do klem minusowej.
5. Zmierz napięcie spoczynkowe: Zapisz napięcie akumulatora przy wyłączonym silniku. Powinno ono wynosić około 12.6-12.8V.
6. Zmierz napięcie ładowania: Przy pracującym silniku na biegu jałowym, zmierz napięcie na klemach akumulatora. Powinno ono wynosić od 13.8V do 14.4V.
7. Zwiększ obroty: Delikatnie zwiększ obroty silnika i sprawdź, czy napięcie ładowania pozostaje w tym samym zakresie.

Prawidłowe napięcie ładowania dla instalacji 12V powinno mieścić się w zakresie 13.8V do 14.4V przy średnich obrotach silnika. Jeśli napięcie jest niższe, może to oznaczać problem z ładowaniem lub wzbudzeniem. Jeśli jest znacznie wyższe, regulator napięcia może być uszkodzony.

Kontrolka ładowania nie gaśnie? Oto najczęstsze przyczyny

• Niskie obroty silnika: Niektóre alternatory potrzebują wyższych obrotów do "wzbudzenia" i rozpoczęcia ładowania.
• Ślizgający się pasek klinowy: Pasek jest zbyt luźny i nie przenosi napędu na alternator.
• Błąd w podłączeniu: Zamienione przewody D+ i B+, lub brak połączenia masy.
• Awaria alternatora: Uszkodzone diody prostownicze, regulator napięcia lub uzwojenie.
• Uszkodzona kontrolka: Sama żarówka kontrolki może być przepalona lub jej obwód przerwany.

Brak wzbudzenia alternatora jak sobie z tym poradzić?

Niektóre alternatory, zwłaszcza te nowsze, mogą wymagać krótkotrwałego zwiększenia obrotów silnika po uruchomieniu, aby nastąpiło tzw. "wzbudzenie" i rozpoczęło się ładowanie. Jest to zjawisko normalne dla niektórych typów alternatorów. Jeśli jednak alternator nie zaczyna ładować nawet po zwiększeniu obrotów, problem może leżeć gdzie indziej:

• Sprawdź, czy przewód do kontrolki ładowania (D+) jest prawidłowo podłączony i czy kontrolka jest sprawna.
• Upewnij się, że połączenie masowe alternatora jest bardzo dobre.
• Sprawdź, czy pasek klinowy jest odpowiednio naciągnięty.
• Jeśli powyższe kroki nie pomogą, możliwe, że alternator jest uszkodzony lub wymaga innego sposobu podłączenia (np. dodatkowego przewodu wzbudzenia, co jest rzadsze w przypadku popularnych zamienników).

Unikaj tych błędów: najczęstsze pułapki przy montażu alternatora

Błąd nr 1: Pozostawienie starego regulatora napięcia przy alternatorze 9-diodowym

To jeden z najczęstszych i najbardziej brzemiennych w skutki błędów. Alternatory 9-diodowe mają wbudowany regulator napięcia. Podłączenie do nich starego, zewnętrznego regulatora napięcia od prądnicy prowadzi do konfliktu tych dwóch urządzeń. Może to skutkować uszkodzeniem alternatora, nieprawidłowym ładowaniem, a nawet uszkodzeniem akumulatora. Pamiętaj: jeśli montujesz alternator z wbudowanym regulatorem, stary regulator musi zostać całkowicie odłączony i usunięty z instalacji.

Błąd nr 2: Złe podłączenie przewodów B+ i D+

Zamiana miejscami przewodów B+ i D+ to kolejny częsty błąd, który może mieć poważne konsekwencje. Podłączenie głównego przewodu zasilającego (B+) do zacisku kontrolki (D+) może spowodować, że kontrolka będzie świecić cały czas, a prąd z akumulatora będzie płynął przez kontrolkę do alternatora, potencjalnie go uszkadzając. Z kolei podłączenie przewodu kontrolki do zacisku B+ spowoduje, że alternator nie będzie prawidłowo ładował, a kontrolka nie będzie działać. Zawsze dokładnie sprawdzaj oznaczenia zacisków i schemat podłączenia.

Błąd nr 3: Słaba masa lub luźne połączenia elektryczne

Instalacja elektryczna, w tym system ładowania, jest tak dobra, jak jej najsłabsze ogniwo. Słabe połączenie masowe alternatora z blokiem silnika, luźne konektory na przewodach, czy zaśniedziałe punkty styku to prosta droga do problemów. Może objawiać się to brakiem ładowania, niestabilnym napięciem, a nawet iskrzeniem i przegrzewaniem się połączeń. Zawsze dbaj o czystość i pewność wszystkich połączeń elektrycznych, a szczególnie o solidną masę alternatora.

Przeczytaj również: Jak sprawdzić alternator miernikiem? Prosty przewodnik krok po kroku

Podsumowanie i dalsze kroki: Co warto zapamiętać?

Przeprowadzenie modernizacji Ursusa C-360 poprzez wymianę prądnicy na alternator to krok, który znacząco poprawia niezawodność i wydajność pracy ciągnika. Mam nadzieję, że ten szczegółowy przewodnik pomógł Ci zrozumieć proces montażu, kluczowe różnice między typami alternatorów oraz jak uniknąć potencjalnych problemów. Teraz masz wiedzę, by samodzielnie przeprowadzić tę udaną modyfikację.

• Wybór alternatora 9-diodowego z wbudowanym regulatorem jest najprostszym i najbardziej rekomendowanym rozwiązaniem.
• Kluczowe jest prawidłowe podłączenie przewodów: B+ do zasilania głównego, D+ do kontrolki ładowania, oraz zapewnienie solidnej masy.
• Pamiętaj o całkowitym odłączeniu starego regulatora napięcia przy montażu alternatora 9-diodowego.
• Prawidłowe napięcie paska klinowego jest niezbędne do skutecznego ładowania i długowieczności elementów.

Z mojego doświadczenia wiem, że pierwszy montaż może wydawać się skomplikowany, ale dzięki dokładnemu postępowaniu według instrukcji i zachowaniu ostrożności, jest to zadanie w zasięgu większości użytkowników. Najważniejsze to nie spieszyć się, dokładnie sprawdzać każde połączenie i pamiętać o bezpieczeństwie, odłączając akumulator przed rozpoczęciem pracy. Jestem przekonany, że po tej modyfikacji Twój Ursus C-360 odzyska nową energię.

Jakie są Twoje doświadczenia z montażem alternatora w Ursusie C-360? Czy napotkałeś jakieś szczególne trudności lub masz własne, sprawdzone sposoby na przeprowadzenie tej modernizacji? Podziel się swoją opinią w komentarzach!
