Podłącz regulator napięcia do alternatora: Poradnik krok po kroku

Podłączenie regulatora napięcia do alternatora to kluczowy element zapewniający prawidłowe działanie układu ładowania w Twoim pojeździe. Ten szczegółowy poradnik krok po kroku pomoże Ci samodzielnie i bezpiecznie wykonać tę czynność, unikając powszechnych błędów i gwarantując stabilne ładowanie akumulatora. Dzięki niemu dowiesz się, jak prawidłowo zidentyfikować zaciski, dobrać odpowiedni regulator i zweryfikować poprawność montażu.

Stabilne ładowanie: Dlaczego prawidłowy regulator to podstawa?

Regulator napięcia pełni fundamentalną rolę w całym układzie ładowania. Jego głównym zadaniem jest utrzymanie stałego i bezpiecznego napięcia w instalacji elektrycznej pojazdu, zazwyczaj w przedziale od 13,8V do 14,5V. Dzięki temu akumulator jest optymalnie ładowany, a wrażliwa elektronika jest chroniona przed uszkodzeniem spowodowanym zbyt wysokim napięciem. Prawidłowo działający regulator zapobiega zarówno niedoładowaniu, które prowadzi do szybkiego rozładowania akumulatora i problemów z uruchomieniem silnika, jak i przeładowaniu, które może skutkować "gotowaniem się" elektrolitu, uszkodzeniem akumulatora, a nawet pożarem.

Objawy, których nie możesz ignorować: Kiedy regulator napięcia prosi o wymianę?

• Przygasanie lub nadmierne świecenie świateł.
• Pulsowanie oświetlenia podczas pracy silnika.
• Świecąca się kontrolka ładowania na desce rozdzielczej (ikona akumulatora).
• Niedoładowanie akumulatora, objawiające się problemami z uruchomieniem silnika, szczególnie po dłuższym postoju.
• Przeładowanie akumulatora, które może objawiać się charakterystycznym zapachem kwasu siarkowego lub widocznym "gotowaniem się" elektrolitu.

Przygotowanie do pracy: Co musisz wiedzieć i mieć?

Jaki regulator wybrać do swojego alternatora?

Na polskim rynku samochodowym dominują alternatory z wbudowanym regulatorem napięcia. Jednak w starszych pojazdach, takich jak klasyki polskiej motoryzacji (np. FSO Polonez, Fiat 126p), a także w wielu maszynach rolniczych (np. Ursus C-330, C-360) oraz w niestandardowych projektach, nadal stosuje się regulatory zewnętrzne. Wybierając nowy regulator, upewnij się, że jest on kompatybilny z modelem Twojego alternatora. Najlepiej posłużyć się numerem części oryginalnego regulatora lub numerem alternatora. W przypadku wątpliwości warto skonsultować się ze sprzedawcą lub poszukać informacji w instrukcji serwisowej pojazdu.

Twój warsztat w pigułce: Narzędzia, które musisz mieć pod ręką

• Podstawowy zestaw kluczy nasadowych i płaskich (rozmiary dopasowane do śrub mocujących alternator i regulator).
• Śrubokręt (płaski i krzyżakowy).
• Szczypce do złączek (mogą być przydatne do odłączania i podłączania przewodów).
• Cyfrowy multimetr absolutnie niezbędny do weryfikacji napięcia po montażu.
• Opcjonalnie: ściągacz do łożysk (jeśli regulator jest zintegrowany z komutatorem i wymaga demontażu części alternatora).

Bezpieczeństwo przede wszystkim: Dlaczego odłączenie akumulatora to Twój pierwszy i najważniejszy krok?

Zanim przystąpisz do jakichkolwiek prac przy układzie elektrycznym pojazdu, absolutnie kluczowe jest odłączenie ujemnej klemy akumulatora. Pominięcie tego kroku niesie ze sobą poważne ryzyko. Może dojść do zwarcia, które uszkodzi nie tylko alternator i regulator, ale także inne, drogie moduły elektroniczne w samochodzie. Ponadto, praca przy podłączonym akumulatorze stwarza ryzyko porażenia prądem. Zawsze pamiętaj: bezpieczeństwo jest najważniejsze!

Alternator i jego zaciski: Przewodnik po oznaczeniach

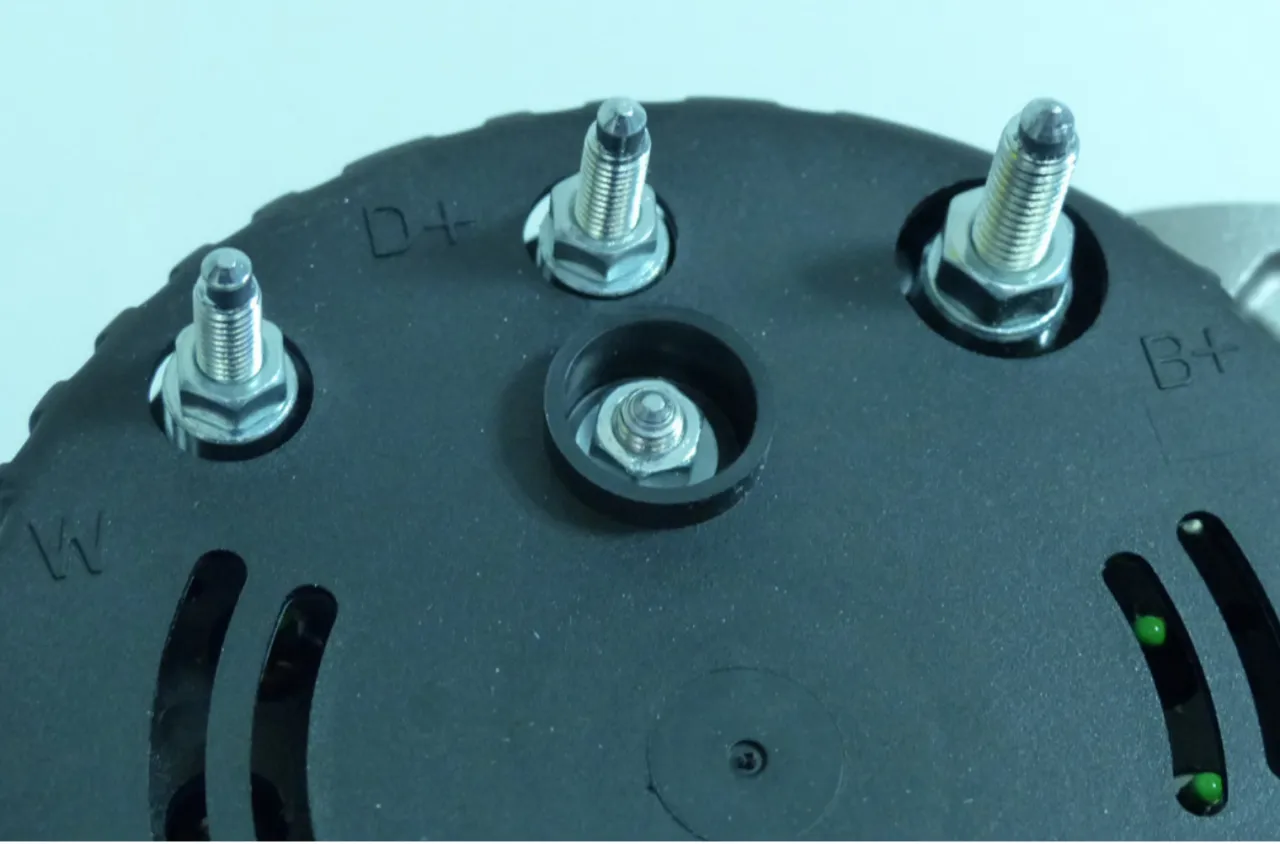

B+ (Plus Akumulatora): Serce układu ładowania

D+ (Kontrolka i wzbudzenie): Mały przewód, wielka odpowiedzialność

Zacisk D+ (czasami oznaczany jako L, IG lub IND) pełni podwójną funkcję. Po pierwsze, jest to wyjście sygnału na lampkę kontrolki ładowania umieszczoną na desce rozdzielczej. Lampka ta informuje kierowcę o prawidłowości procesu ładowania. Po drugie, przez ten zacisk przepływa prąd wzbudzenia, który jest niezbędny do zainicjowania pracy alternatora po uruchomieniu silnika. W starszych systemach może być również połączony ze stacyjką.

Zacisk W: Tajemniczy sygnał dla obrotomierza

Niektóre alternatory posiadają dodatkowy zacisk, oznaczony literą W (lub czasami P, S). Jest to wyjście sygnału obrotów, który służy do zasilania obrotomierza na desce rozdzielczej. Sygnał ten jest proporcjonalny do prędkości obrotowej wału alternatora. Należy pamiętać, że nie wszystkie alternatory są wyposażone w ten zacisk, a jego podłączenie jest opcjonalne i zależy od wyposażenia pojazdu.

Masa (-): Pewne połączenie to podstawa

Połączenie masy w układzie ładowania jest równie ważne jak połączenie dodatnie. W przypadku alternatora, masa jest zazwyczaj realizowana poprzez obudowę urządzenia, która musi być solidnie połączona z masą całego pojazdu (ujemnym biegunem akumulatora). Zapewnienie czystego i pewnego styku masy jest kluczowe dla prawidłowego działania regulatora napięcia i całego alternatora. Brak lub słaby styk masy może prowadzić do szeregu problemów z ładowaniem.

Podłączanie regulatora napięcia: Instrukcja krok po kroku

1. Lokalizacja i demontaż starego regulatora (wewnętrznego i zewnętrznego)

   Najpierw zlokalizuj regulator napięcia. W większości nowoczesnych pojazdów jest on zintegrowany z alternatorem i dostępny po zdjęciu tylnej osłony. W starszych autach i maszynach rolniczych regulator może być osobnym elementem, zamontowanym zazwyczaj w komorze silnika lub w pobliżu alternatora. Po zlokalizowaniu, ostrożnie odłącz przewody od starego regulatora, zwracając uwagę na ich oznaczenia lub kolory. W przypadku regulatorów zewnętrznych, odkręć śruby mocujące i zdejmij urządzenie.

2. Przygotowanie i czyszczenie przewodów oraz punktów styku

   Zanim podłączysz nowy regulator, dokładnie oczyść końcówki przewodów oraz zaciski na alternatorze i nowym regulatorze. Użyj papieru ściernego lub specjalnej szczotki drucianej, aby usunąć wszelkie ślady korozji, brudu czy starego smaru. Czyste punkty styku są gwarancją dobrego przewodzenia prądu i zapobiegają powstawaniu oporów, które mogą prowadzić do przegrzewania się połączeń i spadków napięcia.

3. Montaż nowego regulatora i podłączanie przewodów zgodnie ze schematem

   Zamontuj nowy regulator napięcia w odpowiednim miejscu. Następnie, kierując się oznaczeniami na regulatorze i schematem podłączenia (który powinien być dołączony do nowego regulatora lub dostępny w dokumentacji pojazdu), podłącz przewody do właściwych zacisków. Najważniejsze jest prawidłowe podłączenie zacisków B+, D+ i masy. W przypadku regulatorów zintegrowanych z alternatorem, montaż jest zazwyczaj prostszy i polega na przykręceniu regulatora do obudowy alternatora i podłączeniu jego wtyczki.

4. Schemat podłączenia dla regulatora zewnętrznego: najczęstsze konfiguracje

   Regulatory zewnętrzne mogą mieć różne konfiguracje zacisków, ale najczęściej spotykane to:

   1. Zacisk "L" (Lampka): Podłącz do przewodu idącego do kontrolki ładowania na desce rozdzielczej. Zazwyczaj jest to ten sam przewód, który był podłączony do zacisku D+ na starym regulatorze lub alternatorze.
   2. Zacisk "B" (Battery): Podłącz do głównego przewodu zasilającego, który idzie bezpośrednio do dodatniego bieguna akumulatora. Jest to odpowiednik zacisku B+ na alternatorze.
   3. Zacisk "IG" (Ignition) lub "S" (Sense): Ten zacisk jest podłączony do zasilania po stacyjce. Zapewnia on zasilanie regulatora i często służy do pomiaru napięcia bezpośrednio na akumulatorze, co pozwala na dokładniejszą regulację.
   4. Zacisk "GND" (Ground) lub Masa: Podłącz do solidnego punktu masy pojazdu lub bezpośrednio do obudowy alternatora, jeśli jest ona pewnie połączona z masą.

   Ważne: Zawsze sprawdzaj schemat dołączony do konkretnego modelu regulatora, ponieważ mogą występować niewielkie różnice w oznaczeniach i konfiguracji.

Test po montażu: Jak sprawdzić poprawność działania?

1. Pomiar napięcia multimetrem: Jakie wartości świadczą o sukcesie?

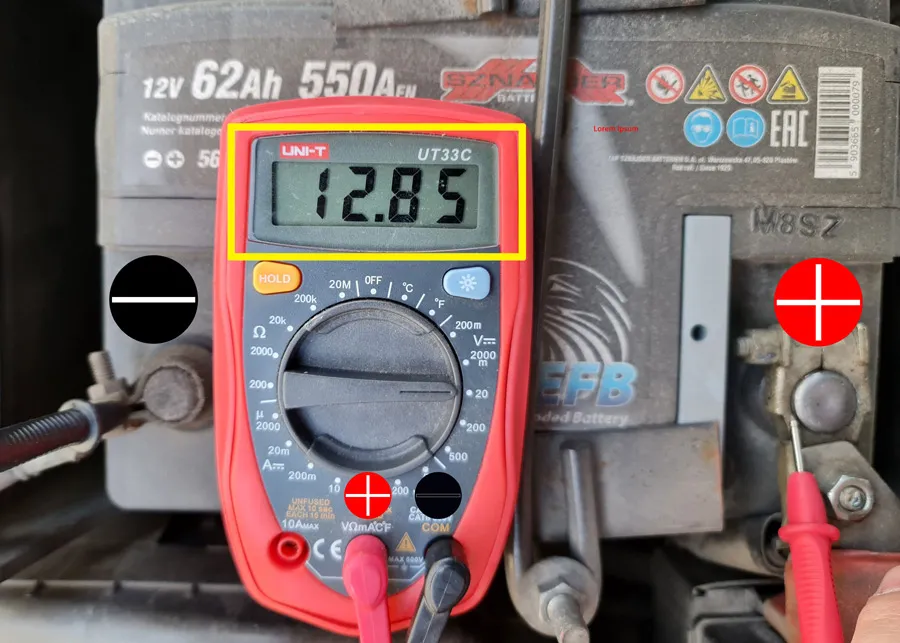

   Po podłączeniu nowego regulatora i upewnieniu się, że wszystkie połączenia są solidne, podłącz z powrotem ujemną klemę akumulatora. Uruchom silnik pojazdu. Ustaw multimetr na pomiar napięcia stałego (DC) w zakresie powyżej 20V. Podłącz czerwoną sondę multimetru do dodatniego bieguna akumulatora, a czarną sondę do ujemnego bieguna. Obserwuj wskazania multimetru przy pracującym silniku na biegu jałowym.

   Prawidłowe napięcie ładowania powinno mieścić się w przedziale 13,8V do 14,5V. Wartości poniżej 13,8V mogą oznaczać niedoładowanie, a wartości powyżej 14,5V przeładowanie akumulatora. Zarówno jeden, jak i drugi przypadek jest niepożądany i może prowadzić do uszkodzeń.

2. Kontrolka ładowania na desce rozdzielczej: Jak powinna się zachowywać?

   Po przekręceniu kluczyka w stacyjce (silnik wyłączony) lampka kontrolna ładowania (zazwyczaj symbol akumulatora) powinna się zaświecić. Po uruchomieniu silnika, kontrolka ta powinna zgasnąć. Jeśli kontrolka świeci się cały czas, miga lub nie zapala się wcale, może to wskazywać na problem z regulatorem, alternatorem lub samym połączeniem kontrolki.

3. Co robić, gdy napięcie jest za niskie lub za wysokie?

   Jeśli po montażu nowego regulatora napięcie ładowania jest nieprawidłowe, wykonaj następujące kroki:

   • Sprawdź połączenia: Upewnij się, że wszystkie przewody są solidnie podłączone do odpowiednich zacisków, a punkty masy są czyste i pewne.
   • Zweryfikuj regulator: Jeśli masz możliwość, przetestuj nowy regulator lub spróbuj zamontować inny, aby wykluczyć wadę fabryczną.
   • Sprawdź alternator: Niskie napięcie może być również spowodowane problemami z samym alternatorem (np. zużyte szczotki, uszkodzone diody). Wysokie napięcie rzadziej wynika z alternatora, a częściej z regulatora.
   • Przewód wzbudzenia: Upewnij się, że przewód idący do kontrolki ładowania (D+) jest prawidłowo podłączony i dostarcza odpowiednie napięcie wzbudzenia.

Unikaj błędów: Najczęstsze problemy przy podłączaniu

Pomylenie przewodów B+ i D+: Jakie są tego katastrofalne skutki?

Jest to jeden z najpoważniejszych błędów, jakie można popełnić podczas podłączania regulatora napięcia. Zamiana przewodów B+ (bezpośrednie połączenie z akumulatorem) i D+ (sygnał kontrolki i wzbudzenia) może prowadzić do natychmiastowego i poważnego uszkodzenia. W najlepszym wypadku uszkodzeniu ulegnie sam regulator napięcia. W gorszym scenariuszu może dojść do przepalenia diod prostowniczych w alternatorze, a nawet do zwarcia, które uszkodzi elektronikę pojazdu. Zawsze dokładnie sprawdź oznaczenia zacisków przed podłączeniem przewodu.

Słaby styk na masie: Ukryta przyczyna problemów z ładowaniem

Problemy z masą są często niedoceniane, a mogą być przyczyną wielu kłopotów z układem ładowania. Słabe lub skorodowane połączenie masy alternatora z nadwoziem pojazdu (lub bezpośrednio z ujemnym biegunem akumulatora) powoduje powstawanie dodatkowego oporu w obwodzie. Skutkuje to spadkami napięcia, niestabilnym ładowaniem, a nawet całkowitym brakiem ładowania. Upewnij się, że przewód masowy jest czysty, dobrze dokręcony i stanowi pewne połączenie z metalową częścią pojazdu.

Praca przy podłączonym akumulatorze: Ryzyko, którego nie warto podejmować

Jeszcze raz podkreślam praca przy podłączonym akumulatorze jest skrajnie niebezpieczna. Nawet przypadkowe dotknięcie metalowym narzędziem odpowiednich punktów może spowodować zwarcie, iskrzenie, a nawet wybuch akumulatora. Uszkodzeniu może ulec nie tylko regulator i alternator, ale również komputer sterujący silnikiem (ECU) i inne moduły elektroniczne, których naprawa jest bardzo kosztowna. Zawsze odłączaj ujemną klemę akumulatora przed rozpoczęciem jakichkolwiek prac przy układzie elektrycznym.
