Samodzielna wymiana komutatora alternatora: Poradnik krok po kroku

Wymiana komutatora w alternatorze może wydawać się skomplikowanym zadaniem, ale dla wielu majsterkowiczów jest to satysfakcjonująca i ekonomiczna naprawa. Zrozumienie, jak samodzielnie przeprowadzić tę operację, pozwala zaoszczędzić sporą sumę pieniędzy w porównaniu do wizyty w warsztacie. Ten przewodnik krok po kroku pokaże Ci, jak ocenić stan komutatora, jakie narzędzia będą potrzebne i jak przeprowadzić całą procedurę, aby Twój alternator znów działał bez zarzutu.

Kiedy alternator daje sygnały, że coś jest nie tak?

Zużyty komutator alternatora to częsta przyczyna problemów z układem ładowania w samochodzie. Najbardziej oczywistym sygnałem jest oczywiście świecąca się kontrolka akumulatora na desce rozdzielczej, która powinna gasnąć tuż po uruchomieniu silnika. Jeśli pozostaje zapalona, oznacza to, że alternator nie jest w stanie utrzymać odpowiedniego napięcia ładowania. Kolejnym objawem mogą być problemy z samym ładowaniem akumulator może być niedoładowany, co objawia się trudnościami z uruchomieniem silnika, zwłaszcza w chłodne dni. Czasem można też zaobserwować przygasanie świateł, szczególnie na wolnych obrotach silnika, co świadczy o niestabilnym napięciu generowanym przez alternator.

Warto zwrócić uwagę również na subtelniejsze symptomy, które mogą poprzedzać zapalenie się kontrolki. Przygasanie świateł, zwłaszcza podczas postoju na niskich obrotach silnika, może być pierwszym sygnałem ostrzegawczym. Dzieje się tak, ponieważ szczotki regulatora napięcia, które współpracują z komutatorem, zaczynają tracić kontakt z jego powierzchnią, co prowadzi do spadku napięcia. Jeśli zauważysz takie zjawisko, zanim jeszcze zapali się kontrolka, to znak, że warto przyjrzeć się bliżej stanowi alternatora, a konkretnie jego komutatorowi i szczotkom.

Diagnoza napięcia ładowania multimetrem

Aby szybko i skutecznie zdiagnozować problem z ładowaniem, niezbędny będzie prosty multimetr. Oto jak przeprowadzić pomiar:

1. Upewnij się, że samochód jest uruchomiony.
2. Ustaw multimetr na pomiar napięcia stałego (DC) w zakresie do 20V.
3. Podłącz czerwoną sondę multimetru do bieguna dodatniego (+) akumulatora, a czarną sondę do bieguna ujemnego (-).
4. Odczytaj wartość napięcia na wyświetlaczu.

Prawidłowe napięcie ładowania powinno mieścić się w przedziale 13.8V do 14.4V przy pracującym silniku na biegu jałowym. Jeśli wartość jest niższa, oznacza to, że alternator nie ładuje wystarczająco akumulatora, co może być spowodowane zużytym komutatorem lub szczotkami. Z kolei napięcie powyżej 14.5V może świadczyć o problemach z regulatorem napięcia i ryzyku przeładowania akumulatora.

Wizualna ocena zużycia komutatora

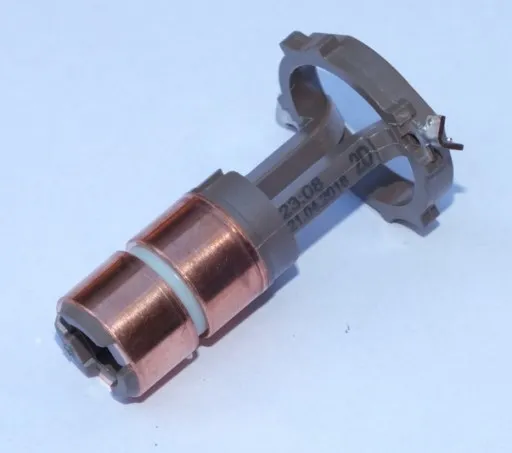

Po demontażu alternatora i odsłonięciu wirnika, można przeprowadzić wizualną ocenę stanu komutatora. Zwróć uwagę na pierścienie ślizgowe, które są wykonane z miedzi. Ich powierzchnia powinna być gładka i błyszcząca. Jeśli widzisz na nich głębokie rowki, wyraźne wytarcia lub nierówności, jest to jednoznaczny sygnał, że komutator jest zużyty i wymaga wymiany. W niektórych przypadkach, gdy zużycie jest niewielkie, a rowki nie są zbyt głębokie, można rozważyć delikatne szlifowanie powierzchni komutatora papierem ściernym o drobnej gradacji. Należy jednak pamiętać, że jest to rozwiązanie tymczasowe i często nie rozwiązuje problemu na dłuższą metę, zwłaszcza jeśli szczotki regulatora napięcia są również zużyte.

Samodzielna naprawa kontra wizyta u fachowca: analiza kosztów i trudności

Decyzja o samodzielnej wymianie komutatora powinna być poprzedzona analizą opłacalności i własnych umiejętności. Z jednej strony, samodzielna naprawa może przynieść znaczące oszczędności. Z drugiej strony, wymaga ona pewnej wiedzy technicznej, precyzji i odpowiednich narzędzi. Warto rozważyć, czy czas poświęcony na naprawę i potencjalne ryzyko popełnienia błędu nie przewyższają kosztów zlecenia tej usługi profesjonalnemu warsztatowi.

Koszty są tutaj kluczowym argumentem przemawiającym za samodzielnością. Nowy komutator można nabyć już za 15-30 zł. Tymczasem profesjonalna regeneracja alternatora w warsztacie, która obejmuje zazwyczaj nie tylko wymianę komutatora, ale także szczotek i łożysk, to wydatek rzędu 150-400 zł. Różnica jest więc ogromna. Jeśli posiadasz podstawowe narzędzia i czujesz się na siłach, aby podjąć się tego zadania, oszczędność może być naprawdę znacząca. Pamiętaj jednak, że im starszy samochód, tym większe prawdopodobieństwo, że inne elementy alternatora również mogą wymagać uwagi.

Czy masz odpowiednie umiejętności do samodzielnej wymiany?

Zanim zdecydujesz się na samodzielną wymianę komutatora, zastanów się realistycznie nad swoimi zdolnościami manualnymi i technicznymi. Proces ten wymaga przede wszystkim cierpliwości i precyzji. Musisz być w stanie bezpiecznie zdemontować alternator z samochodu, rozpołowić jego obudowę, a następnie delikatnie wylutować stary komutator i wlutować nowy. Kluczowe jest również umiejętne wprasowanie nowego komutatora na wirnik, tak aby był idealnie osadzony. Jeśli nigdy wcześniej nie lutowałeś bardziej skomplikowanych elementów elektronicznych lub nie masz doświadczenia w pracy z narzędziami mechanicznymi, warto zacząć od prostszych napraw lub poprosić o pomoc bardziej doświadczoną osobę.

Niezbędne narzędzia do wymiany komutatora

Aby skutecznie przeprowadzić wymianę komutatora, będziesz potrzebować następujących narzędzi:

• Zestaw kluczy nasadowych i płaskich (najczęściej 8mm, 10mm, 13mm)
• Śrubokręty (płaski i krzyżakowy)
• Ściągacz do łożysk (do demontażu łożysk z wirnika, jeśli będą wymieniane)
• Lutownica o mocy minimum 100W (najlepiej transformatorowa lub z regulacją temperatury)
• Cyna lutownicza (np. 60/40 cynowo-ołowiowa)
• Kalafonia lub topnik
• Prasa warsztatowa lub mocne imadło (do wprasowania nowego komutatora)
• Kombinerki
• Klucz do napinacza paska (jeśli alternator jest napinany przez specjalny mechanizm)
• Multimetr (do diagnostyki przed i po naprawie)
• Rękawice ochronne i okulary

Przewodnik krok po kroku: Jak wymienić komutator w alternatorze

Przygotuj się na szczegółowy opis procesu wymiany komutatora. Poniższe kroki przeprowadzą Cię przez cały proces, od demontażu po montaż końcowy.

1. Przygotowanie samochodu i demontaż alternatora

Zanim rozpoczniesz pracę, upewnij się, że masz wystarczająco dużo miejsca i dobre oświetlenie. Bezpieczeństwo jest najważniejsze, dlatego:

1. Odłącz akumulator zawsze odłącz klemę ujemną (-) akumulatora, aby zapobiec zwarciom.
2. Zlokalizuj alternator w komorze silnika.
3. Odkręć śrubę mocującą napinacz paska (jeśli występuje) lub poluzuj śrubę obrotu alternatora, aby zdjąć pasek z koła pasowego alternatora.
4. Odłącz przewody elektryczne od alternatora zazwyczaj jest to gruby przewód prądowy (przykręcany nakrętką) oraz wtyczka regulatora napięcia. Zrób zdjęcia lub zapamiętaj, gdzie który przewód był podłączony.
5. Odkręć śruby mocujące alternator do bloku silnika lub podstawy.
6. Ostrożnie wyjmij alternator z komory silnika. Może być konieczne delikatne podważenie go lub manewrowanie, aby uwolnić go z mocowań.

2. Rozpołowienie obudowy alternatora

Gdy alternator masz już na stole warsztatowym, czas na jego rozbiórkę. Zwróć uwagę na szczegóły:

Alternator zazwyczaj składa się z dwóch głównych części obudowy (stojan i regulator napięcia z komutatorem) połączonych śrubami. Odkręć wszystkie śruby mocujące obie połówki obudowy. Po odkręceniu śrub, obudowy powinny dać się rozdzielić. Czasami jedna z połówek może być lekko "przyklejona" przez uszczelkę lub nagar, dlatego może wymagać delikatnego podważenia płaskim śrubokrętem w miejscach, gdzie nie ma żadnych elementów elektronicznych czy uzwojeń. Uważaj na połączenia elektryczne między stojanem a regulatorem napięcia mogą one być delikatne.

3. Uwolnienie wirnika i demontaż starego komutatora

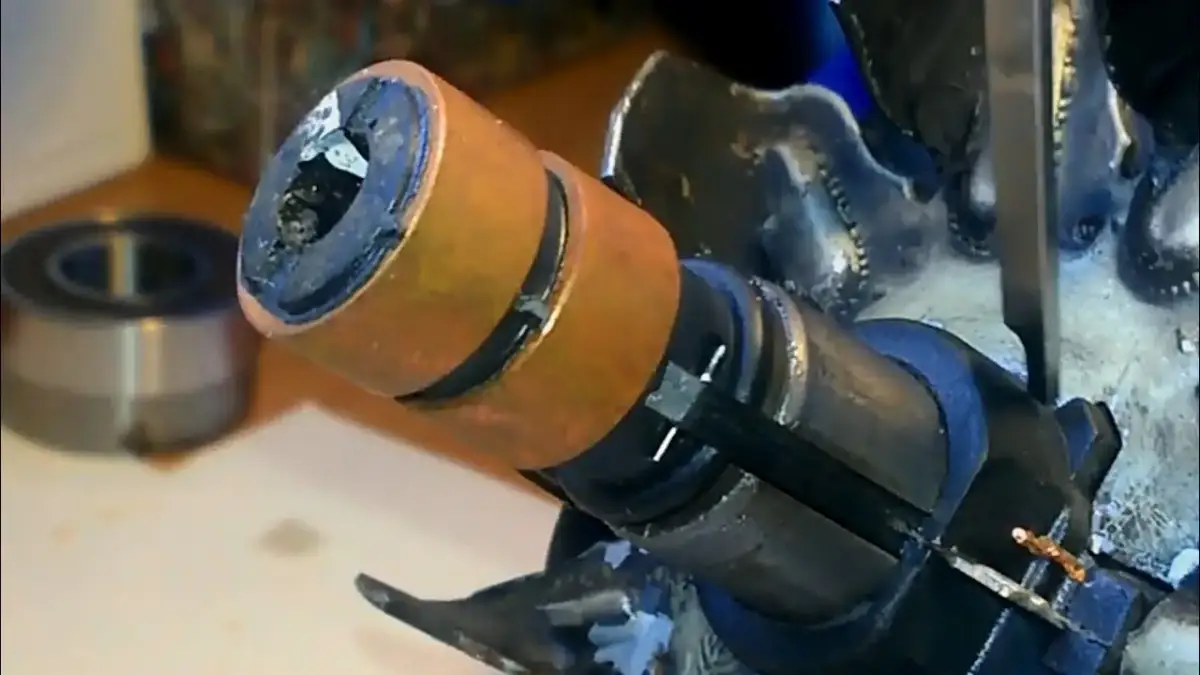

Po rozpołowieniu obudowy, uzyskasz dostęp do wirnika z komutatorem. Teraz czas na właściwą wymianę:

1. Jeśli Twój alternator ma wymienne łożyska, teraz jest dobry moment, aby je sprawdzić i w razie potrzeby wymienić. Często do tego celu potrzebny jest ściągacz do łożysk.
2. Ostrożnie wyjmij wirnik z obudowy stojana.
3. Wylutowanie starego komutatora: Zlokalizuj punkty lutowania wyprowadzeń komutatora do uzwojenia wirnika. Używając mocnej lutownicy, rozgrzej te punkty i delikatnie odciągnij cynę. Może być konieczne użycie dodatkowej pompy do odsysania cyny. Jeśli lutowanie jest trudne, możesz spróbować delikatnie podgrzać cały komutator, aby stopić cynę.
4. Mechaniczne usunięcie komutatora: Po wylutowaniu, komutator jest zwykle osadzony na wałku wirnika na wcisk. Jeśli nie schodzi łatwo, może być konieczne użycie ściągacza do łożysk lub delikatne podważenie go, uważając, aby nie uszkodzić wałka wirnika.

4. Montaż i lutowanie nowego komutatora

Teraz następuje kluczowy etap precyzyjnego montażu nowego komutatora:

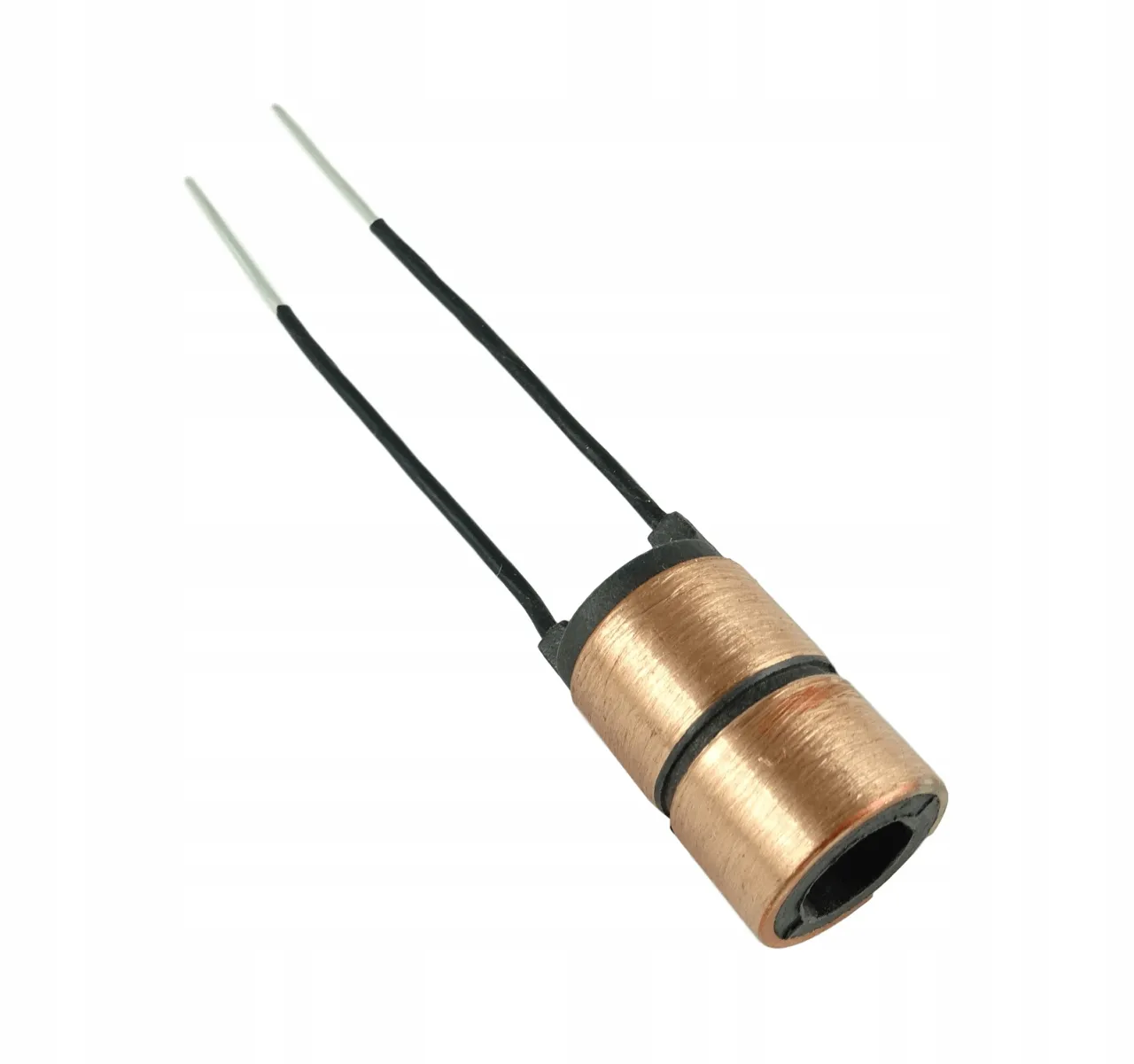

1. Wprasowanie nowego komutatora: Nowy komutator musi być idealnie osadzony na wałku wirnika. Najbezpieczniej jest użyć prasy warsztatowej lub mocnego imadła z odpowiednimi tulejami, aby równomiernie wcisnąć komutator na swoje miejsce. Upewnij się, że jest on osadzony prosto i do końca, zgodnie z oryginalnym położeniem.
2. Przygotowanie do lutowania: Oczyść dokładnie końcówki uzwojenia wirnika oraz wyprowadzenia nowego komutatora.
3. Lutowanie: Nałóż niewielką ilość kalafonii lub topnika na punkty lutowania. Następnie, używając mocnej lutownicy, precyzyjnie zlutuj wyprowadzenia komutatora z uzwojeniem wirnika. Staraj się, aby połączenia były mocne, gładkie i nie tworzyły zwarć między sąsiednimi wyprowadzeniami ani uzwojeniem. Dobre lutowanie jest kluczowe dla trwałości naprawy.

5. Dodatkowe zalecenia przy wymianie komutatora

Wymiana komutatora to idealny moment na przeprowadzenie kompleksowej regeneracji alternatora. Warto przy tej okazji:

• Wymienić szczotki regulatora napięcia: Szczotki są elementem eksploatacyjnym, który zużywa się razem z komutatorem. Wymiana ich przy okazji pozwoli uniknąć konieczności ponownego demontażu alternatora wkrótce po naprawie.
• Sprawdzić i wymienić łożyska: Zużyte łożyska mogą powodować hałas i wibracje, a także prowadzić do szybszego zużycia innych elementów. Jeśli łożyska są głośne lub mają luzy, najlepiej je wymienić.
• Sprawdzić stan uzwojeń: Obejrzyj uzwojenia stojana i wirnika pod kątem ewentualnych uszkodzeń izolacji lub przegrzania.

6. Składanie alternatora i montaż w samochodzie

Po wymianie komutatora i ewentualnych innych elementów, czas na złożenie wszystkiego do kupy:

1. Złóż obie połówki obudowy alternatora, upewniając się, że wszystkie elementy są na swoim miejscu i nie zostały przygniecione.
2. Przykręć śruby mocujące obudowę, dokręcając je równomiernie.
3. Zamontuj alternator z powrotem w samochodzie, przykręcając go do jego mocowań.
4. Załóż pasek klinowy na koło pasowe alternatora i napnij go prawidłowo. Niewłaściwe naciągnięcie paska może prowadzić do jego ślizgania się lub nadmiernego obciążenia łożysk alternatora i napinacza.
5. Podłącz przewody elektryczne do alternatora zgodnie ze zdjęciami lub zapamiętanymi połączeniami.
6. Podłącz klemę ujemną akumulatora.

Najczęstsze błędy popełniane podczas wymiany komutatora

Podczas samodzielnej wymiany komutatora można popełnić kilka błędów, które mogą skutkować niepowodzeniem naprawy lub uszkodzeniem elementów. Jednym z najczęstszych jest niewłaściwe lutowanie. Użycie zbyt słabej lutownicy uniemożliwia szybkie i skuteczne stopienie cyny, co prowadzi do słabych połączeń, które mogą się rozpaść pod wpływem wibracji. Kolejnym błędem jest uszkodzenie wirnika lub łożysk podczas demontażu lub montażu. Niewłaściwe użycie ściągacza lub siłowe zdejmowanie elementów może spowodować ich trwałe uszkodzenie.

Kluczowe jest również prawidłowe osadzenie nowego komutatora na wirniku. Jeśli komutator nie zostanie wciśnięty prosto i do końca, może powodować nierównomierne zużycie szczotek, a nawet ocierać o stojan. Pamiętaj, że nawet niewielkie odchylenie może mieć negatywne konsekwencje. Warto również zwrócić uwagę na czystość elementów kurz i brud mogą dostać się między części, prowadząc do szybszego zużycia.

Dlaczego zwykła lutownica może nie wystarczyć?

Lutowanie komutatora to specyficzne zadanie, które wymaga odpowiedniego sprzętu. Zwykła, mała lutownica o mocy 30-60W może okazać się niewystarczająca. Kluczowa jest moc, która pozwala na szybkie nagrzanie punktów lutowania i roztopienie cyny. Idealna będzie lutownica transformatorowa lub oporowa o mocy co najmniej 100W, a najlepiej 150W. Szybkie i efektywne lutowanie zapobiega przegrzewaniu się uzwojeń wirnika, co mogłoby doprowadzić do uszkodzenia izolacji. Pośpieszne lutowanie słabą lutownicą często skutkuje zimnymi lutami, które są kruche i podatne na pękanie.

Ryzyko uszkodzenia wirnika lub łożysk

Podczas demontażu alternatora, zwłaszcza przy odłączaniu wirnika od obudowy lub zdejmowaniu łożysk, istnieje ryzyko uszkodzenia tych delikatnych elementów. Wirnik jest precyzyjnie wyważony, a jego wałek jest stosunkowo cienki. Używaj ściągacza do łożysk zgodnie z jego przeznaczeniem nie próbuj podważać wirnika czy łożysk śrubokrętem, ponieważ możesz zdeformować wałek lub uszkodzić obudowę łożyska. W przypadku wprasowywania nowego komutatora, upewnij się, że używasz odpowiednich tulei centrujących, aby nacisk rozkładał się równomiernie na jego obrzeże, a nie na plastikowe elementy.

Znaczenie prawidłowego osadzenia nowego komutatora

Prawidłowe osadzenie nowego komutatora na wirniku jest absolutnie kluczowe dla jego dalszej pracy. Komutator musi być zamontowany idealnie prosto i do końca wałka. Jeśli będzie choćby minimalnie przechylony, szczotki regulatora napięcia nie będą miały równomiernego kontaktu z pierścieniami ślizgowymi. Może to prowadzić do iskrzenia, nierównomiernego zużycia szczotek, a w skrajnych przypadkach nawet do uszkodzenia całego regulatora. Dlatego tak ważne jest użycie prasy lub imadła z odpowiednimi narzędziami, które zapewnią precyzyjne i równomierne osadzenie komutatora.

Sprawdzenie poprawności działania alternatora po naprawie

Po złożeniu alternatora i zamontowaniu go w samochodzie, kluczowe jest sprawdzenie, czy naprawa zakończyła się sukcesem. Istnieje kilka prostych metod weryfikacji, które pozwolą Ci upewnić się, że wszystko działa jak należy.

Najprostszym i najbardziej miarodajnym testem jest ponowny pomiar napięcia ładowania za pomocą multimetru. Po uruchomieniu silnika, napięcie na klemach akumulatora powinno wynosić stabilnie od 13.8V do 14.4V. Jest to optymalny zakres, który zapewnia prawidłowe ładowanie akumulatora bez ryzyka jego uszkodzenia. Jeśli napięcie mieści się w tych granicach, oznacza to, że alternator generuje prąd i regulator napięcia działa poprawnie.

Kolejnym krokiem jest sprawdzenie pracy alternatora pod obciążeniem. Po upewnieniu się, że podstawowe ładowanie jest prawidłowe, włącz wszystkie możliwe odbiorniki prądu w samochodzie: światła drogowe, wentylator nawiewu na maksymalnych obrotach, radio, podgrzewanie szyb itp. Następnie ponownie zmierz napięcie na akumulatorze. Napięcie powinno spaść nieznacznie, ale nadal powinno utrzymywać się na poziomie powyżej 13.5V. Jeśli napięcie drastycznie spadnie lub kontrolka ładowania zacznie migać, może to oznaczać, że alternator nie radzi sobie z obciążeniem, co może wskazywać na inne problemy lub niedokładną naprawę.

Przeczytaj również: Mondeo MK3: objawy alternatora i jak go sprawdzić?

Kluczowe wnioski i Twoje następne kroki

Samodzielna wymiana komutatora w alternatorze, choć wymaga precyzji i odpowiednich narzędzi, jest jak najbardziej wykonalnym zadaniem dla wielu majsterkowiczów. Jak pokazał ten przewodnik, jest to również niezwykle opłacalna metoda naprawy, pozwalająca zaoszczędzić znaczną część kosztów w porównaniu do profesjonalnej regeneracji.

• Kluczowe objawy zużycia komutatora to problemy z ładowaniem, kontrolka akumulatora i widoczne uszkodzenia pierścieni ślizgowych.
• Do udanej wymiany niezbędna jest mocna lutownica (min. 100W), ściągacz do łożysk oraz cierpliwość.
• Koszt nowego komutatora (15-30 zł) jest nieporównywalnie niższy od kosztów profesjonalnej regeneracji (150-400 zł).
• Pamiętaj o dokładnym sprawdzeniu napięcia ładowania multimetrem przed i po naprawie.

Z mojego doświadczenia wynika, że najtrudniejszy jest często pierwszy krok podjęcie decyzji i demontaż. Jednak po przejściu przez proces wymiany komutatora, satysfakcja z własnoręcznie wykonanej naprawy jest ogromna. Zachęcam do dokładnego zapoznania się z każdym etapem i nie zniechęcania się, jeśli coś wydaje się skomplikowane. Pamiętaj, że cierpliwość i metodyczne działanie są kluczem do sukcesu.

Jakie są Twoje dotychczasowe doświadczenia z samodzielnymi naprawami alternatora? Czy planujesz samodzielnie wymienić komutator po przeczytaniu tego poradnika? Podziel się swoimi przemyśleniami w komentarzach!
