Ursus C-330: Wymiana instalacji elektrycznej krok po kroku

Wymiana instalacji elektrycznej w Ursusie C-330 może wydawać się skomplikowana, ale z odpowiednim przewodnikiem jest to zadanie w zasięgu wielu rolników. Ten artykuł to kompleksowy poradnik, który przeprowadzi Cię przez cały proces od diagnozy problemów, przez wybór odpowiednich części, aż po samodzielny montaż i weryfikację działania nowej instalacji. Dzięki niemu rozwiążesz najczęstsze bolączki elektryczne swojego ciągnika, zapewniając sobie bezpieczeństwo i komfort pracy.

Sprawna instalacja w Ursusie C-330: podstawa bezpieczeństwa i komfortu

Sprawna instalacja elektryczna w Ursusie C-330 to nie tylko kwestia komfortu, ale przede wszystkim bezpieczeństwa. Bez niezawodnych świateł, kierunkowskazów i sygnałów ostrzegawczych praca w polu, zwłaszcza po zmroku lub w trudnych warunkach pogodowych, staje się ryzykowna. Ponadto, problemy z rozruchem, ładowaniem akumulatora czy działaniem wskaźników mogą uniemożliwić pracę i prowadzić do kosztownych awarii. Dlatego dbanie o instalację elektryczną to inwestycja w niezawodność i bezpieczeństwo Twojego ciągnika.

Sygnały ostrzegawcze, których nie możesz ignorować, kiedy stara instalacja prosi o wymianę

• Migające lub przygasające kontrolki na desce rozdzielczej.
• Słabe lub nieprawidłowo działające światła (mijania, drogowe, pozycyjne, stop).
• Problemy z rozruchem silnika, zwłaszcza w chłodniejsze dni.
• Często palące się bezpieczniki.
• Nieprawidłowe działanie kierunkowskazów, określane potocznie jako "choinka" w tylnych lampach.
• Brak lub nieregularne ładowanie akumulatora.
• Przegrzewające się przewody lub elementy instalacji.

Prądnica czy alternator? Zrozum kluczowe różnice przed zakupem nowej wiązki

W starszych modelach Ursusa C-330 spotkamy oryginalnie montowaną prądnicę. Jest to rozwiązanie proste, ale o ograniczonej wydajności, zwłaszcza na niskich obrotach silnika. Wiele osób decyduje się na modernizację i wymianę prądnicy na alternator. Alternator, często pochodzący z popularnych samochodów, zapewnia znacznie lepsze i stabilniejsze ładowanie, co jest kluczowe przy zasilaniu dodatkowych odbiorników prądu i zapewnieniu niezawodnego rozruchu.

Decyzja między prądnicą a alternatorem wpłynie na wybór odpowiedniej wiązki elektrycznej i schematu podłączeniowego. Warto pamiętać, że alternator zazwyczaj posiada zintegrowany regulator napięcia, co upraszcza instalację w porównaniu do starszych systemów z osobnym regulatorem prądnicy. Wybór alternatora to krok w stronę większej niezawodności i wydajności elektrycznej ciągnika.

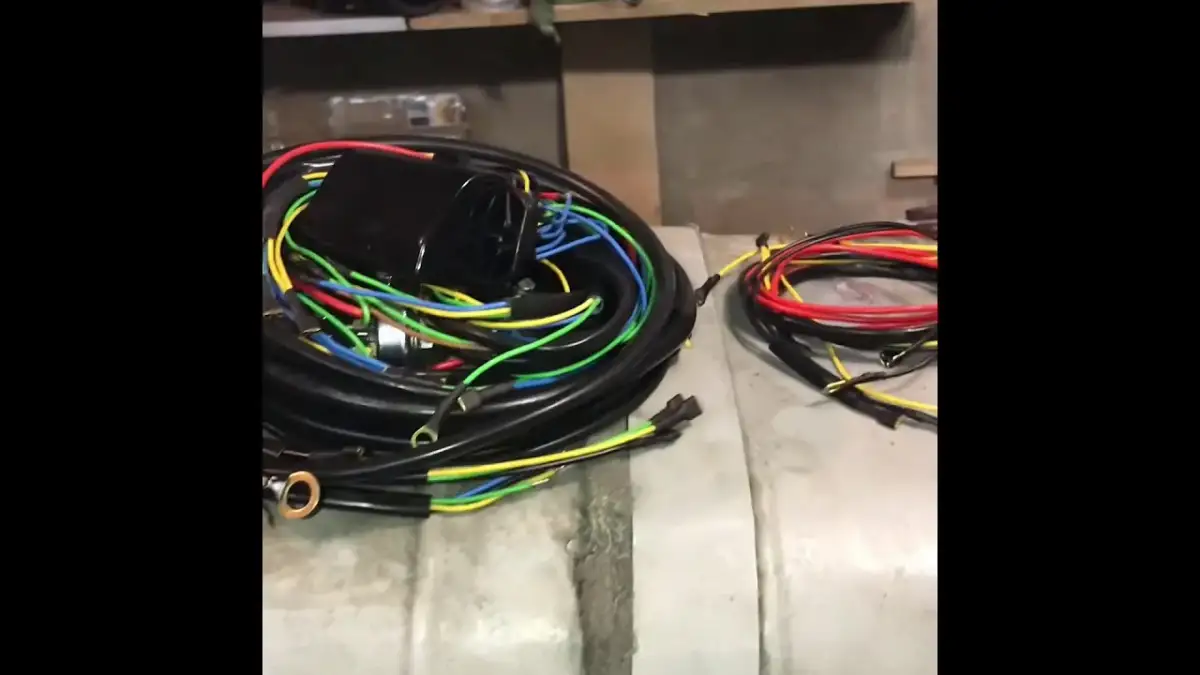

Wybór wiązki elektrycznej do Ursusa C-330: na co zwrócić uwagę?

Wybór odpowiedniej wiązki elektrycznej do Ursusa C-330 to kluczowy etap, który zadecyduje o sukcesie całej operacji. Przede wszystkim należy upewnić się, że wiązka jest przeznaczona do konkretnej wersji ciągnika z prądnicą lub z alternatorem. Jakość użytych przewodów jest równie ważna; zwróć uwagę na grubość żył (przekrój), jakość izolacji oraz estetykę wykonania. Dobra wiązka powinna być elastyczna, odporna na warunki atmosferyczne i uszkodzenia mechaniczne.

Gotowy zestaw czy samodzielne tworzenie? Porównanie kosztów i nakładu pracy

Jak czytać oznaczenia na przewodach i dlaczego przekrój kabla ma znaczenie?

Przewody elektryczne w wiązkach często posiadają oznaczenia, które mogą wskazywać na ich przeznaczenie lub typ. Najczęściej spotykane są oznaczenia kolorystyczne, które ułatwiają identyfikację poszczególnych obwodów, choć warto pamiętać, że nie zawsze są one uniwersalne. Zdecydowanie ważniejszy jest jednak przekrój kabla, podawany w milimetrach kwadratowych (mm²). Odpowiedni przekrój jest kluczowy dla bezpieczeństwa i prawidłowego działania instalacji. Zbyt cienki przewód pod obciążeniem może się przegrzewać, prowadząc do stopienia izolacji, a nawet pożaru. Ponadto, zbyt duży opór w cienkim kablu powoduje spadki napięcia, co objawia się słabym działaniem świateł czy problemami z ładowaniem. Dlatego zawsze należy stosować przewody o przekroju zgodnym z zaleceniami lub nieco większym, szczególnie na głównych obwodach zasilania.

Przegląd popularnych zestawów na rynku: czego unikać, a co polecają rolnicy?

• Jakość izolacji: Szukaj wiązek z grubą, elastyczną izolacją odporną na oleje, paliwa i zmienne temperatury.
• Przekroje przewodów: Upewnij się, że wiązka posiada odpowiednie przekroje kabli, zwłaszcza dla obwodów świateł i zasilania głównego. Zbyt cienkie przewody to częsty problem tanich zestawów.
• Kompletność: Sprawdź, czy zestaw zawiera wszystkie niezbędne konektory, końcówki, a czasem nawet opaski zaciskowe i koszulki termokurczliwe.
• Obecność schematu: Dobry zestaw powinien zawierać czytelny schemat podłączeniowy, najlepiej z opisem poszczególnych przewodów.
• Opinie innych użytkowników: Przed zakupem warto poszukać opinii na forach rolniczych lub w grupach tematycznych doświadczenia innych użytkowników są bezcenne.

Wymiana instalacji elektrycznej w C-330: przewodnik krok po kroku

Przystępując do wymiany instalacji elektrycznej w Ursusie C-330, kluczowe jest metodyczne podejście. Ten przewodnik krok po kroku pomoże Ci przejść przez cały proces, minimalizując ryzyko błędów i ułatwiając pracę.

Przygotowanie stanowiska pracy i niezbędne narzędzia: lista kontrolna

• Zestaw kluczy nasadowych i płasko-oczkowych (rozmiary dopasowane do śrub w ciągniku).
• Szczypce uniwersalne, szczypce do cięcia przewodów.
• Przedłużacz do szczypiec do zaciskania konektorów.
• Multimetr lub próbniki napięcia do diagnozy i weryfikacji.
• Śrubokręty (płaski i krzyżakowy).
• Nóż do zdejmowania izolacji.
• Koszulki termokurczliwe i zapalniczka/opalarka do ich obkurczania.
• Opaski zaciskowe (trytytki) do uporządkowania przewodów.
• Nowe konektory i końcówki kablowe (jeśli zestaw ich nie zawiera lub są potrzebne zamienniki).
• Smar do styków (opcjonalnie, ale zalecane).

Przed rozpoczęciem pracy upewnij się, że ciągnik stoi na równej powierzchni, silnik jest wyłączony, a akumulator odłączony. Zapewnij sobie dobre oświetlenie stanowiska pracy. Warto mieć pod ręką instrukcję obsługi ciągnika, jeśli ją posiadasz.

Demontaż starej wiązki: jak robić to z głową, by nie uszkodzić innych elementów?

1. Dokumentacja: Zanim zaczniesz odłączać przewody, zrób szczegółowe zdjęcia wszystkich połączeń. Zapisz sobie, który przewód gdzie był podłączony. To Twoja główna pomoc przy montażu nowej wiązki.
2. Odłączanie akumulatora: Upewnij się, że akumulator jest odłączony to absolutna podstawa bezpieczeństwa.
3. Stopniowe odłączanie: Zacznij od odłączenia przewodów od poszczególnych elementów, np. od lamp, przełączników, stacyjki, alternatora/prądnicy.
4. Ostrożność: Podczas demontażu starej wiązki uważaj, aby nie uszkodzić istniejących elementów, takich jak obudowy lamp, przełączniki czy przewody, które planujesz zachować.
5. Usuwanie wiązki: Po odłączeniu wszystkich przewodów ostrożnie wyjmij starą wiązkę z ciągnika, zwracając uwagę na jej przebieg, aby ułatwić sobie montaż nowej.

Montaż nowej wiązki: od deski rozdzielczej po tylne lampy kluczowe etapy

1. Przebieg wiązki: Zacznij od poprowadzenia nowej wiązki zgodnie z przebiegiem starej lub według wskazówek ze schematu. Zabezpiecz ją tymczasowo opaskami.
2. Podłączenie do deski rozdzielczej: Podłącz przewody do stacyjki, przełączników świateł, kierunkowskazów, kontrolki ładowania i ewentualnych innych wskaźników.
3. Podłączenie do silnika: Podłącz przewody do alternatora lub prądnicy, rozrusznika, cewki zapłonowej (jeśli dotyczy) oraz ewentualnych czujników.
4. Podłączenie do oświetlenia: Podłącz przewody do przednich i tylnych lamp, kierunkowskazów, świateł roboczych.
5. Zabezpieczenie i uporządkowanie: Po podłączeniu wszystkich elementów, dokładnie zabezpiecz wiązkę, używając opasek zaciskowych i ewentualnie peszli w miejscach narażonych na przetarcia. Upewnij się, że przewody nie zwisają swobodnie i nie będą się ocierać o ruchome części.

Podłączenie masy: najważniejszy krok, o którym wielu zapomina, a który rozwiązuje 90% problemów

Prawidłowe podłączenie masy jest absolutnie fundamentalne dla poprawnego działania całej instalacji elektrycznej. Słabe lub brak połączenia masowego jest przyczyną większości problemów, takich jak "choinka" w lampach, niestabilne działanie świateł, problemy z ładowaniem, a nawet z rozruchem. Masa zapewnia powrót prądu do akumulatora, zamykając obwód. Zaniedbanie tego elementu prowadzi do nieprawidłowych ścieżek przepływu prądu, spadków napięcia i zakłóceń.

• Rama ciągnika: Upewnij się, że przewód masowy jest solidnie przykręcony do ramy ciągnika w kilku kluczowych miejscach.
• Silnik: Połączenie masy między ramą a blokiem silnika jest niezbędne.
• Kabina: Jeśli ciągnik posiada kabinę, również powinna być ona odpowiednio podłączona do masy.
• Akumulator: Ujemna klema akumulatora musi mieć pewne i czyste połączenie z masą pojazdu.
• Czyszczenie styków: Przed dokręceniem śrub mocujących przewody masowe, dokładnie oczyść miejsca styku zarówno na przewodzie, jak i na elemencie, do którego jest przykręcany (rama, blok silnika). Rdza i brud znacząco zwiększają opór elektryczny.

Schematy podłączeń instalacji elektrycznej w C-330

Schematy elektryczne to nieocenione narzędzie podczas wymiany lub naprawy instalacji. Pozwalają zrozumieć logikę połączeń, zidentyfikować poszczególne obwody i ułatwiają diagnozę problemów. W przypadku Ursusa C-330, ze względu na różne wersje wyposażenia i popularne modernizacje, warto mieć pod ręką schemat dopasowany do konkretnej konfiguracji.

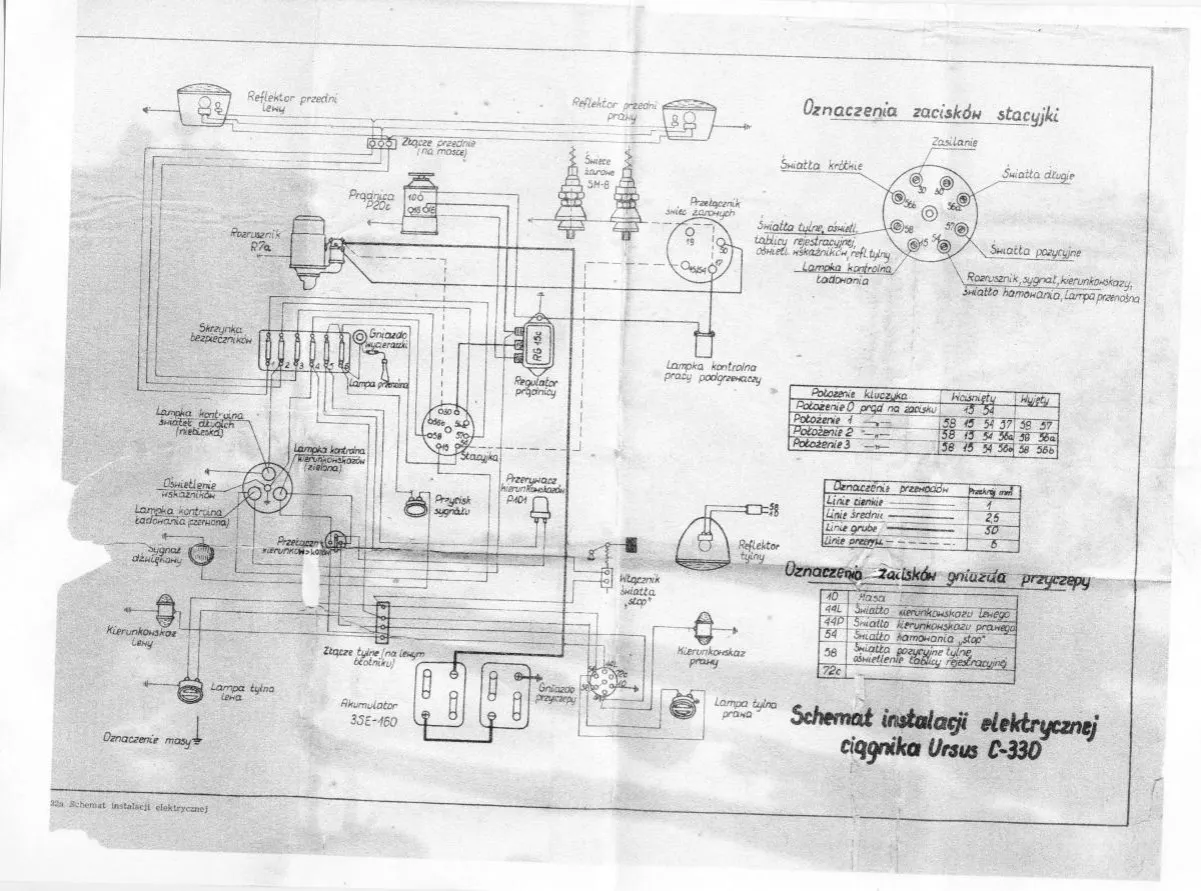

Analiza schematu dla klasycznej instalacji z prądnicą i regulatorem napięcia

Klasyczna instalacja z prądnicą składa się z kilku kluczowych elementów. Prądnica generuje prąd, który następnie trafia do regulatora napięcia. Regulator ten stabilizuje napięcie wyjściowe, chroniąc akumulator i odbiorniki przed przepięciami. Ze schematu odczytamy, jak połączona jest prądnica z regulatorem (zazwyczaj przez zaciski "D+" i "masę"), jak regulator współpracuje ze stacyjką (zasilanie i kontrolka ładowania), a także jak zasilane są światła, kierunkowskazy i inne odbiorniki. Zrozumienie tych połączeń jest kluczowe dla prawidłowego montażu i diagnostyki.

Schemat dla najpopularniejszej modernizacji: instalacja z alternatorem

W przypadku instalacji z alternatorem, schemat będzie się nieco różnił. Alternator zazwyczaj posiada wbudowany regulator napięcia, co upraszcza układ. Kluczowe punkty podłączenia to zazwyczaj zacisk "B+" (bezpośrednie połączenie z akumulatorem lub głównym przewodem zasilającym) oraz zacisk "W" (do kontrolki ładowania). Czasem występuje też zacisk do wzbudzenia. Schemat pokaże, jak alternator jest połączony ze stacyjką (kontrolka ładowania), akumulatorem oraz jak zasilane są pozostałe obwody. Warto zwrócić uwagę na różnice w podłączeniu kontrolki ładowania w przypadku alternatorów często wymaga ona podłączenia do zacisku "15" stacyjki.

Jak poprawnie podłączyć stacyjkę, przełącznik kierunkowskazów i światła?

Podłączenie stacyjki wymaga zrozumienia jej zacisków. Zazwyczaj mamy zacisk zasilania głównego (np. "30"), zacisk do akcesoriów ("X"), zacisk zapłonu ("15") oraz zacisk rozrusznika ("50"). Prawidłowe połączenie tych zacisków z odpowiednimi przewodami z wiązki jest kluczowe dla uruchomienia silnika i zasilania podstawowych odbiorników.

Przełącznik kierunkowskazów zazwyczaj ma trzy lub cztery zaciski: zasilanie z bezpiecznika, wyjście na lewy kierunkowskaz, wyjście na prawy kierunkowskaz oraz czasem zasilanie dla kontrolki kierunkowskazów na desce. Podłączenie zgodnie ze schematem zapewni prawidłowe działanie sygnalizacji.

Podłączenie świateł (przednich, tylnych, pozycyjnych) jest zazwyczaj intuicyjne, ale wymaga zwrócenia uwagi na polaryzację (jeśli dotyczy) oraz poprawne podłączenie do masy. Upewnij się, że przewody są dobrze zamocowane w gniazdach żarówek i kloszach.

Najczęstsze problemy po wymianie instalacji i ich szybkie rozwiązania

Nawet po starannej wymianie instalacji, czasem pojawiają się problemy. Na szczęście, wiele z nich jest łatwych do zdiagnozowania i naprawienia, zwłaszcza jeśli masz pod ręką schemat i podstawowe narzędzia.

Brak ładowania lub migająca kontrolka: co sprawdzić w pierwszej kolejności?

• Połączenie akumulatora: Upewnij się, że klemy akumulatora są czyste i mocno dokręcone.
• Połączenie alternatora/prądnicy: Sprawdź wszystkie połączenia na alternatorze lub prądnicy czy są czyste, dokręcone i zgodne ze schematem.
• Masa: Ponownie sprawdź połączenie masowe alternatora/prądnicy z ramą ciągnika.
• Kontrolka ładowania: Jeśli kontrolka ładowania nie świeci się po włączeniu zapłonu lub miga podczas pracy, może to wskazywać na problem z regulatorem napięcia lub samym alternatorem/prądnicą.
• Napięcie na wyjściu: Używając multimetru, zmierz napięcie na wyjściu alternatora/prądnicy przy pracującym silniku. Powinno ono wynosić około 13.8-14.5V.

Kierunkowskazy działają zbyt szybko lub nie działają wcale? Znajdź winowajcę

Najczęstszą przyczyną nieprawidłowego działania kierunkowskazów jest słaba masa. Jeśli kierunkowskazy migają bardzo szybko, może to oznaczać zbyt duży opór w obwodzie, często spowodowany właśnie słabym połączeniem masowym. Sprawdź również sam przerywacz może być uszkodzony lub wymagać wymiany. Upewnij się, że żarówki są sprawne i poprawnie osadzone.

"Choinka" w tylnych lampach: prosta diagnoza i skuteczna naprawa

Zjawisko "choinki", czyli jednoczesne świecenie się lub miganie wszystkich świateł w tylnej lampie, jest niemal zawsze sygnałem problemu z masą. Prąd szuka najkrótszej drogi powrotu do akumulatora, przepływając przez żarówki, które nie powinny być w danym momencie aktywne. Rozwiązaniem jest przede wszystkim dokładne wyczyszczenie i wzmocnienie połączeń masowych, zarówno przy lampach, jak i głównych punktach masowych ciągnika.

Rozrusznik nie reaguje? Sprawdź te 3 punkty, zanim kupisz nowy

1. Akumulator: Upewnij się, że akumulator jest naładowany i posiada wystarczającą moc rozruchową. Podłącz go do prostownika lub sprawdź jego napięcie pod obciążeniem.
2. Połączenia na klemach i przy rozruszniku: Sprawdź, czy klemy akumulatora są czyste i mocno dokręcone. Następnie zlokalizuj rozrusznik i sprawdź połączenia jego przewodów zasilających i sterujących.
3. Przełącznik świec żarowych / stacyjka: Uszkodzony przełącznik świec żarowych lub stacyjka mogą uniemożliwić podanie napięcia na cewkę rozrusznika. Sprawdź ich działanie za pomocą multimetru.

Jak dbać o nową instalację elektryczną w C-330?

Po zainstalowaniu nowej, sprawnej wiązki, warto zadbać o jej długowieczność. Regularna konserwacja i odpowiednie zabezpieczenie sprawią, że instalacja będzie służyć bezawaryjnie przez długie lata.

Zabezpieczenie przed wilgocią i przetarciami: proste triki na dłuższą żywotność

• Peszle i osłony: W miejscach narażonych na uszkodzenia mechaniczne lub wilgoć, zastosuj dodatkowe osłony z peszli lub gumowych węży.
• Koszulki termokurczliwe: Używaj koszulek termokurczliwych do izolowania połączeń i zabezpieczania końcówek przewodów.
• Opaski zaciskowe: Regularnie sprawdzaj stan opasek zaciskowych i w razie potrzeby wymieniaj te, które uległy uszkodzeniu lub poluzowały się.
• Unikanie nadmiernego naprężenia: Poprowadź wiązkę tak, aby nie była nadmiernie naprężona w żadnym punkcie, co mogłoby prowadzić do przetarć lub zerwania przewodów.

Regularne przeglądy styków i połączeń: co i jak często kontrolować?

Zaleca się przeprowadzanie okresowych przeglądów instalacji elektrycznej, najlepiej raz w roku, na przykład przed sezonem intensywnych prac polowych. Sprawdzaj stan połączeń na klemach akumulatora, przy alternatorze/prądnicy, przełącznikach i lampach. Czyść styki z nalotu i rdzy, dokręcaj poluzowane śruby. Taka prosta konserwacja zapobiegnie wielu problemom i przedłuży żywotność całej instalacji.

Przeczytaj również: Mondeo Mk4: Jak samodzielnie wymienić alternator? Poradnik krok po kroku

Kluczowe wnioski i Twoje dalsze kroki w elektryce Ursusa C-330

Wymiana instalacji elektrycznej w Ursusie C-330, choć może wydawać się wyzwaniem, jest w pełni wykonalna dzięki praktycznemu podejściu i odpowiedniej wiedzy. Przeszliśmy przez kluczowe etapy od diagnozy problemów, przez wybór między prądnicą a alternatorem, aż po szczegółowy montaż i rozwiązywanie typowych usterek. Teraz Twój ciągnik może znów cieszyć się niezawodnym układem elektrycznym.

• Masa to podstawa: Zawsze zaczynaj od sprawdzenia i poprawienia wszystkich połączeń masowych to rozwiązuje większość problemów.
• Schemat to Twój przyjaciel: Korzystaj ze schematów, niezależnie od tego, czy masz prądnicę, czy alternator. Ułatwiają one montaż i diagnostykę.
• Jakość przewodów ma znaczenie: Nie oszczędzaj na jakości wiązki. Odpowiednie przekroje kabli i dobra izolacja to gwarancja bezpieczeństwa i długowieczności.
• Dokumentuj pracę: Rób zdjęcia przed demontażem to Twoje ubezpieczenie na wypadek wątpliwości podczas montażu.

Z mojego doświadczenia wiem, że pierwsze samodzielne naprawy mogą budzić obawy, ale Ursus C-330 to konstrukcja, która wybacza wiele błędów, a jej elektryka jest stosunkowo prosta. Kluczem jest cierpliwość i metodyczne działanie. Pamiętaj, że każda udana naprawa to nie tylko oszczędność, ale też ogromna satysfakcja i pewność siebie przy kolejnych pracach.

A jakie są Twoje doświadczenia z elektryką w Ursusie C-330? Czy miałeś do czynienia z podobnymi problemami? Podziel się swoimi spostrzeżeniami i poradami w komentarzach poniżej!
