Jak podłączyć alternator? Poradnik krok po kroku i bezpieczeństwo

Podłączenie alternatora to czynność, która może wydawać się skomplikowana, ale z odpowiednią wiedzą i przygotowaniem jest w zasięgu wielu kierowców. Ten artykuł przeprowadzi Cię przez cały proces, od przygotowania narzędzi, przez identyfikację poszczególnych zacisków, aż po finalne testy. Dowiesz się, jak zadbać o bezpieczeństwo podczas pracy i jak diagnozować potencjalne problemy, aby Twój samochód był zawsze gotowy do jazdy.

Bezpieczeństwo przede wszystkim: Co musisz wiedzieć przed rozpoczęciem pracy?

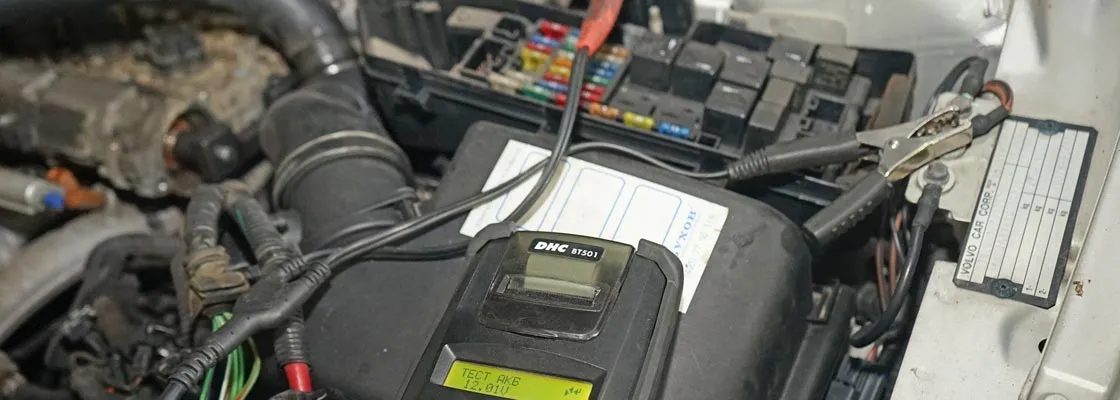

Praca przy układzie elektrycznym samochodu zawsze wymaga szczególnej ostrożności. Pierwszym i absolutnie kluczowym krokiem przed jakimkolwiek działaniem przy alternatorze jest odłączenie klemy ujemnej akumulatora. Zaniedbanie tej zasady może prowadzić do groźnego zwarcia, które nie tylko uszkodzi instalację elektryczną pojazdu, ale także może spowodować porażenie prądem. Pamiętaj, że pracujesz z elementami, które są pod napięciem, nawet gdy silnik jest wyłączony. Bezpieczeństwo jest priorytetem, dlatego zawsze upewnij się, że akumulator jest odłączony, zanim dotkniesz przewodów czy samego alternatora.

Jakie narzędzia przygotować, by praca poszła sprawnie i bezpiecznie?

Aby wymiana i podłączenie alternatora przebiegły sprawnie i bezpiecznie, warto przygotować odpowiedni zestaw narzędzi. Niezbędne będą:

• Zestaw kluczy nasadowych i płaskich: Najczęściej potrzebne będą rozmiary 10, 13 i 15 mm do odkręcenia mocowań alternatora i przewodów.
• Klucz dynamometryczny: Chociaż nie jest to narzędzie absolutnie konieczne do samego podłączenia, jego użycie do dokręcania śrub mocujących alternator i klem akumulatora gwarantuje prawidłowy docisk i zapobiega uszkodzeniom.
• Multimetr cyfrowy: Niezastąpiony do sprawdzenia napięcia ładowania po zamontowaniu alternatora. Pozwoli upewnić się, że wszystko działa poprawnie.
• Szczotka druciana: Służy do dokładnego oczyszczenia styków na przewodach i zaciskach alternatora, co zapewnia najlepszą przewodność elektryczną.
• Rękawice ochronne i okulary: Chronią dłonie przed otarciami i zanieczyszczeniami oraz oczy przed ewentualnymi iskrami czy odpryskami.

Posiadanie tych narzędzi znacznie ułatwi pracę i zminimalizuje ryzyko błędów.

Ocena stanu przewodów i klem na co zwrócić uwagę przed demontażem?

Zanim przystąpisz do demontażu starego alternatora, poświęć chwilę na dokładną ocenę stanu przewodów i klem. Sprawdź, czy izolacja przewodów nie jest popękana lub przetarta uszkodzone przewody mogą być przyczyną problemów z ładowaniem lub zwarcia. Zwróć uwagę na stopień korozji na klemach akumulatora i zaciskach alternatora; oczyszczenie ich przed ponownym podłączeniem jest kluczowe dla dobrego kontaktu. Jeśli przewody nie są fabrycznie oznaczone, warto zrobić zdjęcie lub zaznaczyć sobie, który przewód gdzie był podłączony, aby uniknąć pomyłek podczas montażu nowego alternatora.

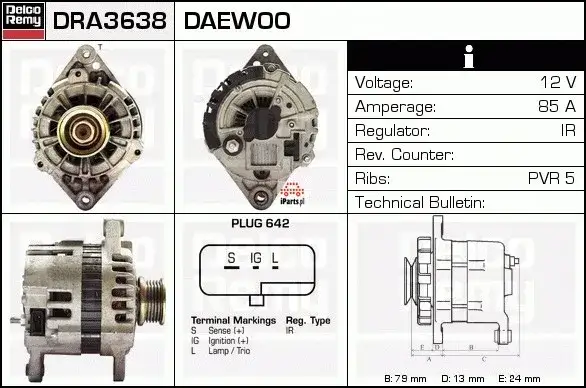

Rozszyfrowujemy zaciski alternatora: Poznaj ich funkcje

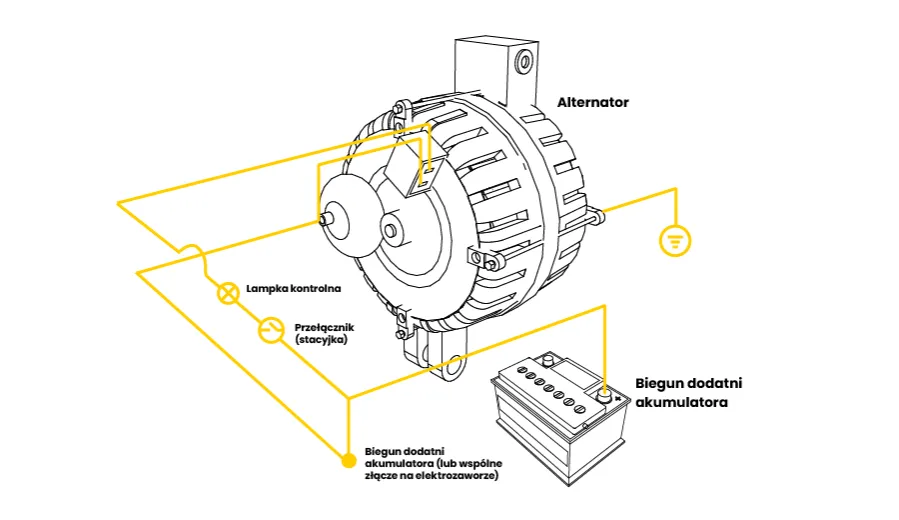

Każdy alternator posiada kilka kluczowych zacisków, które pełnią specyficzne funkcje w układzie elektrycznym pojazdu. Zacisk B+ jest najważniejszym wyjściem prądowym alternatora. Jest to gruby przewód, który bezpośrednio podłączony jest do zacisku plusowego akumulatora, często przez rozrusznik. To właśnie przez ten zacisk prąd wytworzony przez alternator trafia do ładowania akumulatora i zasilania instalacji elektrycznej pojazdu.

Zacisk D+ (L) jak ten mały przewód steruje kontrolką i wzbudzeniem?

Zacisk oznaczony jako D+ (czasem spotykany pod symbolami L, 61 lub IG) pełni podwójną, kluczową rolę. Po pierwsze, jest on odpowiedzialny za dostarczenie napięcia potrzebnego do wzbudzenia alternatora bez tego prąd nie zacznie być wytwarzany. Po drugie, ten sam przewód podłączony jest do lampki kontrolnej ładowania na desce rozdzielczej. Kiedy silnik nie pracuje, a kluczyk jest w pozycji zapłonu, na tym zacisku pojawia się napięcie, które zasila kontrolkę, sygnalizując gotowość układu. Po uruchomieniu silnika i rozpoczęciu ładowania, napięcie na tym zacisku wyrównuje się z napięciem w instalacji, a kontrolka gaśnie. Jeśli przewód D+ jest niepodłączony lub uszkodzony, alternator nie zostanie wzbudzony, co skutkować będzie brakiem ładowania i stale świecącą się kontrolką ładowania.

Zacisk W dlaczego jest tak ważny w silnikach Diesla?

Zacisk W, oznaczany również jako P lub TACH, służy do generowania sygnału obrotów silnika. Jest to wyjście napięcia przemiennego, pochodzącego z jednej z faz uzwojenia stojana alternatora. Głównym zastosowaniem tego zacisku jest podłączenie obrotomierza, szczególnie w pojazdach z silnikami Diesla, gdzie obrotomierz jest często integralną częścią układu diagnostycznego. W silnikach benzynowych sygnał obrotów zazwyczaj pochodzi z innego źródła (np. z cewki zapłonowej lub czujnika położenia wału korbowego).

Rola obudowy jako masy fundament prawidłowego działania

Nie można zapomnieć o obudowie alternatora. W układzie elektrycznym pełni ona funkcję masy. Oznacza to, że musi mieć zapewnione solidne i bezpośrednie połączenie z masą pojazdu, zazwyczaj poprzez blok silnika. Jest to niezbędne do zamknięcia obwodu elektrycznego. Bez prawidłowego połączenia masy, nawet jeśli wszystkie inne przewody są podłączone poprawnie, alternator nie będzie działał, ponieważ prąd nie będzie miał drogi powrotnej do akumulatora.

Montaż i podłączenie alternatora: Praktyczny poradnik

Po przygotowaniu i zdemontowaniu starego urządzenia, przychodzi czas na montaż nowego alternatora. Upewnij się, że jest on solidnie przykręcony do bloku silnika, korzystając z odpowiednich śrub. Następnie należy prawidłowo zamontować i napiąć pasek klinowy lub wielorowkowy. Zbyt luźny pasek będzie piszczał i nie będzie w stanie efektywnie przenosić napędu, co skutkuje słabym ładowaniem. Z kolei zbyt mocno napięty pasek może nadmiernie obciążać łożyska alternatora i pompy wody, prowadząc do ich szybkiego zużycia i awarii. Prawidłowe napięcie paska jest kluczowe dla długowieczności i poprawnego działania całego osprzętu.

Krok 2: Oczyszczenie styków gwarancja dobrego połączenia

Zanim podłączysz przewody do nowego alternatora, poświęć chwilę na dokładne oczyszczenie wszystkich styków. Użyj szczotki drucianej, aby usunąć wszelkie ślady korozji, brudu czy starego smaru zarówno z zacisków na przewodach, jak i z gniazd w alternatorze. Czyste styki to gwarancja niskiej rezystancji połączenia, co przekłada się na efektywne ładowanie i minimalne straty energii. Jest to często niedoceniany, ale niezwykle ważny etap.

Krok 3: Podłączanie przewodów w poprawnej kolejności (B+, D+, W)

Teraz przejdźmy do podłączania przewodów elektrycznych. Poniżej przedstawiam zalecaną kolejność, która minimalizuje ryzyko błędów:

1. Najpierw podłącz gruby przewód prądowy do zacisku B+. Upewnij się, że połączenie jest bardzo mocne i stabilne, ponieważ przez ten przewód płynie największy prąd.
2. Następnie podłącz cieńsze przewody, takie jak przewód wzbudzenia do zacisku D+ (lub L/IG).
3. Jeśli Twój alternator posiada zacisk W (dla obrotomierza), podłącz do niego odpowiedni przewód.
4. Na koniec upewnij się, że obudowa alternatora ma pewne połączenie z masą silnika.

Pamiętaj, aby wszystkie połączenia były mocno dokręcone. Luźne styki mogą prowadzić do iskrzenia, przegrzewania, a w konsekwencji do awarii.

Krok 4: Finalne sprawdzenie i podłączenie akumulatora

Po podłączeniu wszystkich przewodów elektrycznych i upewnieniu się, że alternator jest prawidłowo zamocowany, nadszedł czas na ostatnie kroki przed uruchomieniem silnika. Podłącz klemę ujemną akumulatora, którą wcześniej odłączyłeś. Upewnij się, że wszystkie narzędzia zostały usunięte z komory silnika, aby nie zostały wciągnięte przez ruchome części. Teraz możesz przygotować się do uruchomienia silnika i przeprowadzenia testu ładowania.

Co robić, gdy coś poszło nie tak? Diagnoza problemów po wymianie

Po uruchomieniu silnika kontrolka ładowania na desce rozdzielczej nadal się świeci? To częsty problem, który może mieć kilka przyczyn:

• Brak wzbudzenia: Najczęściej spowodowane jest nieprawidłowym podłączeniem lub uszkodzeniem przewodu D+.
• Uszkodzony regulator napięcia: Nawet nowy regulator może być wadliwy.
• Zużyte szczotki: Jeśli alternator nie jest fabrycznie nowy, szczotki mogły się już zużyć.
• Uszkodzenie samego alternatora: W rzadkich przypadkach nowy alternator może być wadliwy fabrycznie.

Warto sprawdzić wszystkie połączenia i upewnić się, że przewód D+ jest prawidłowo podłączony do źródła zasilania po przekręceniu kluczyka.

Światła przygasają, a akumulator jest słaby gdzie szukać przyczyny?

Jeśli zauważasz, że światła w samochodzie przygasają podczas jazdy, a akumulator wydaje się być słaby, jest to klasyczny objaw niewystarczającego ładowania. Przyczyną może być uszkodzenie diod prostowniczych wewnątrz alternatora, które nie pozwalają na efektywne przekształcenie prądu zmiennego na stały. Inną możliwością jest przerwa w głównym przewodzie prądowym (B+), który doprowadza prąd z alternatora do akumulatora, lub wspomniany już wcześniej zbyt luźny pasek napędowy, który nie przenosi wystarczającej mocy.

Co zrobić, gdy po montażu słychać pisk lub inne niepokojące dźwięki?

Piszczenie dochodzące spod maski po uruchomieniu silnika jest zazwyczaj sygnałem, że pasek napędowy jest zbyt luźny lub jest zużyty i ślizga się na kołach pasowych. Warto sprawdzić jego naciąg i stan. Inne, bardziej niepokojące dźwięki, takie jak stukanie, chrobotanie czy dudnienie, mogą świadczyć o problemach z łożyskami alternatora. Jeśli takie dźwięki się pojawiają, należy jak najszybciej zdiagnozować przyczynę, aby uniknąć poważniejszej awarii.

Jak uniknąć iskrzenia i zwarcia podczas podłączania?

Ponownie podkreślam: odłączenie akumulatora przed rozpoczęciem pracy jest absolutnie kluczowe dla uniknięcia iskrzenia i zwarcia. Kiedy już pracujesz z przewodami, zachowaj ostrożność. Upewnij się, że żaden metalowy przedmiot nie dotyka jednocześnie dwóch różnych punktów pod napięciem lub przewodu pod napięciem i masy pojazdu. Staranność i uwaga podczas podłączania przewodów elektrycznych to najlepsza ochrona przed uszkodzeniem delikatnej elektroniki samochodowej.

Sprawdzenie poprawności działania: Jak przetestować alternator?

Po pomyślnym podłączeniu alternatora i ponownym podłączeniu akumulatora, należy sprawdzić, czy układ działa prawidłowo. Oto instrukcja, jak to zrobić za pomocą multimetru:

1. Uruchom silnik pojazdu.
2. Ustaw multimetr na pomiar napięcia stałego (DC) w zakresie powyżej 20V.
3. Podłącz czerwoną sondę multimetru do dodatniego bieguna akumulatora (+), a czarną sondę do ujemnego bieguna (-).
4. Odczytaj wartość napięcia na wyświetlaczu.

Ten prosty test pozwoli ocenić, czy alternator jest w stanie dostarczyć odpowiednie napięcie do ładowania akumulatora.

Jakie wartości napięcia są prawidłowe na wolnych i wysokich obrotach?

Prawidłowe napięcie ładowania na klemach akumulatora, mierzone przy pracującym silniku, powinno mieścić się w zakresie od około 13,8 V do 14,5 V. Wartość ta może nieznacznie się różnić w zależności od modelu samochodu i temperatury otoczenia. Kluczowe jest, aby napięcie było stabilne i mieściło się w tym zakresie zarówno na wolnych obrotach silnika, jak i przy ich podwyższeniu. Jeśli napięcie jest znacznie niższe (np. poniżej 13V) lub wyższe (powyżej 15V), może to świadczyć o problemach z regulatorem napięcia lub samym alternatorem.

Kontrola pod obciążeniem test włączonych świateł i ogrzewania

Aby upewnić się, że alternator radzi sobie z obciążeniem, przeprowadź dodatkowy test. Po uruchomieniu silnika i sprawdzeniu podstawowego napięcia, włącz wszystkie odbiorniki prądu, jakie są dostępne w samochodzie: światła mijania i drogowe, ogrzewanie tylnej szyby, nawiew wentylatora na maksymalną moc, radio, a nawet podgrzewanie foteli, jeśli jest dostępne. Obserwuj wskazania multimetru. Nawet pod dużym obciążeniem napięcie ładowania nie powinno spaść poniżej około 13,5 V. Jeśli spada znacząco, oznacza to, że alternator nie jest w stanie sprostać zapotrzebowaniu energii.

Nowoczesne alternatory: Wyzwania w autach sterowanych cyfrowo

Współczesne samochody, zwłaszcza te wyprodukowane po około 2010 roku, często wyposażone są w alternatory, które nie działają w sposób niezależny. Są one sterowane cyfrowo przez komputer silnika (ECU). Komunikacja odbywa się za pomocą specjalnych protokołów, takich jak LIN (Local Interconnect Network) lub BSS (Bit Serial communication). W takich systemach alternator może być aktywowany lub dezaktywowany przez ECU w zależności od potrzeb, co ma na celu optymalizację zużycia paliwa i pracy silnika. Tego typu alternatory są znacznie bardziej skomplikowane niż ich starsi odpowiednicy.

Czy w nowym aucie można samodzielnie podłączyć alternator?

Odpowiedź na to pytanie nie jest jednoznaczna. W przypadku samochodów z zaawansowaną elektroniką i alternatorami sterowanymi cyfrowo, samodzielna wymiana i podłączenie może być bardzo trudne, a nawet ryzykowne. Po wymianie takiego alternatora często konieczne jest przeprowadzenie procedury adaptacji komputerowej za pomocą specjalistycznego oprogramowania diagnostycznego, aby komputer silnika "nauczył się" nowego urządzenia i prawidłowo nim sterował. Bez tego samochód może nie działać poprawnie, a nawet sygnalizować błędy.

Potencjalne ryzyko uszkodzenia sterownika silnika kiedy oddać auto do fachowca?

Nieprawidłowe podłączenie alternatora w nowoczesnym samochodzie, szczególnie takiego sterowanego cyfrowo, niesie ze sobą poważne ryzyko. Największym zagrożeniem jest uszkodzenie sterownika silnika (ECU), którego naprawa lub wymiana jest bardzo kosztowna. Jeśli nie masz pewności co do swoich umiejętności, brakuje Ci odpowiedniego sprzętu diagnostycznego, lub Twój samochód jest wyposażony w zaawansowany system zarządzania energią, zdecydowanie zaleca się oddanie auta do specjalistycznego warsztatu. Fachowcy dysponują wiedzą i narzędziami niezbędnymi do bezpiecznej wymiany i konfiguracji alternatora w nowoczesnych pojazdach.

Przeczytaj również: Montaż wiązki haka Renault Trafic: Instrukcja krok po kroku

Kluczowe wnioski i praktyczne wskazówki na przyszłość

Samodzielne podłączenie alternatora, choć może wydawać się wyzwaniem, jest zadaniem wykonalnym dzięki odpowiedniej wiedzy i ostrożności. Przestrzeganie zasad bezpieczeństwa, takich jak odłączenie akumulatora, prawidłowa identyfikacja zacisków i dokładne czyszczenie styków, jest fundamentem sukcesu. Pamiętaj, że dokładność na każdym etapie od przygotowania narzędzi po finalne testy napięcia gwarantuje poprawne działanie układu ładowania i bezpieczeństwo na drodze.

• Zawsze zaczynaj od odłączenia klemy ujemnej akumulatora, aby uniknąć zwarcia.
• Dokładnie zidentyfikuj i podłącz zaciski: B+ (prąd), D+ (wzbudzenie/kontrolka), W (obrotomierz) oraz masę.
• Po montażu sprawdź napięcie ładowania multimetrem (13,8-14,5 V) przy włączonym silniku i pod obciążeniem.
• W nowoczesnych autach rozważ pomoc specjalisty ze względu na złożoność systemów sterowania cyfrowego.

Z mojego doświadczenia wynika, że najwięcej problemów przy samodzielnej wymianie alternatora wynika z pośpiechu i niedokładności. Warto poświęcić dodatkową chwilę na sprawdzenie wszystkich połączeń i upewnienie się, że wszystko jest solidnie dokręcone. Szczególnie w nowszych samochodach, gdzie elektronika odgrywa kluczową rolę, precyzja jest absolutnie niezbędna, aby uniknąć kosztownych błędów. Pamiętaj, że cierpliwość i metodyczne podejście to najlepsi sprzymierzeńcy w takich pracach.

A jakie są Wasze doświadczenia z wymianą alternatora? Czy napotkaliście jakieś szczególne trudności, a może macie swoje sprawdzone triki, które warto znać? Podzielcie się swoimi opiniami w komentarzach!
