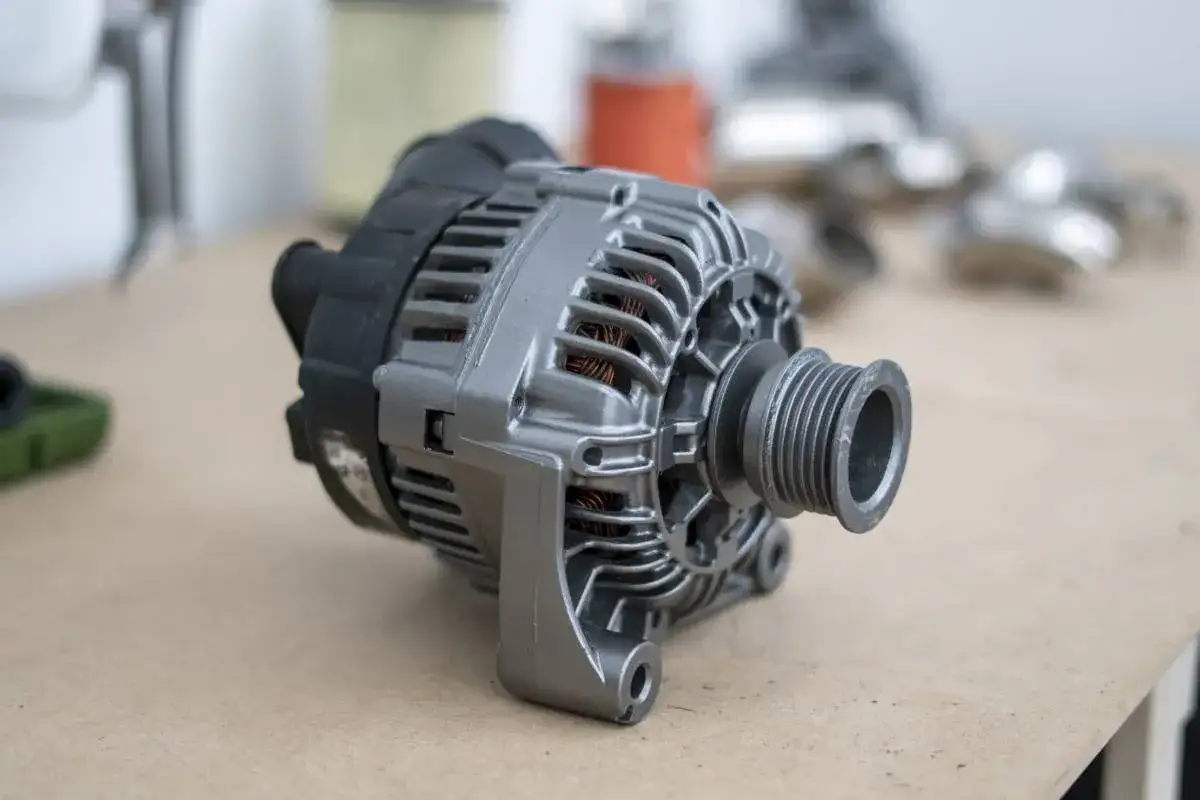

Napięcie wzbudzenia alternatora: Jakie jest i jak je zmierzyć?

Napięcie wzbudzenia alternatora to kluczowy parametr dla jego prawidłowego działania, inicjujący proces wytwarzania prądu. W typowych alternatorach samochodowych w instalacjach 12V, napięcie to jest równe napięciu akumulatora i powinno mieścić się w przedziale 12V-12, 8V przy wyłączonym silniku. Jest ono dostarczane do wirnika (elektromagnesu) przez regulator napięcia, najczęściej za pośrednictwem kontrolki ładowania na desce rozdzielczej. Proces wzbudzenia rozpoczyna się po przekręceniu kluczyka w stacyjce. Prąd z akumulatora płynie przez kontrolkę ładowania i regulator napięcia do szczotek i pierścieni ślizgowych, zasilając uzwojenie wirnika. Powstaje w ten sposób pole magnetyczne. Gdy silnik zaczyna pracować i wirnik się obraca, to pole magnetyczne indukuje napięcie w uzwojeniach stojana, rozpoczynając proces ładowania. Gdy alternator osiągnie odpowiednią prędkość obrotową i zacznie produkować prąd, napięcie po obu stronach kontrolki ładowania wyrównuje się, co powoduje jej zgaśnięcie. Brak lub zbyt niskie napięcie wzbudzenia jest częstą przyczyną braku ładowania. Typowe przyczyny problemów to: przepalona kontrolka ładowania (w starszych autach prąd wzbudzenia płynie przez nią), uszkodzony regulator napięcia, zużyte szczotki alternatora, uszkodzone pierścienie ślizgowe lub przerwa w obwodzie elektrycznym (np. uszkodzone przewody). W nowoczesnych samochodach z systemami zarządzania energią (np. z inteligentnym ładowaniem w standardzie Euro 5/6), proces wzbudzenia jest kontrolowany przez sterownik silnika (ECU) lub dedykowany moduł (np. Body Control Module - BCM). W takich systemach napięcie wzbudzenia może być regulowane dynamicznie w zależności od obciążenia, temperatury i stanu naładowania akumulatora. Diagnostyka takich układów jest bardziej skomplikowana i często wymaga specjalistycznego sprzętu. Podstawowa diagnostyka polega na pomiarze napięcia na zacisku D+ (lub L, 61 oznaczenia mogą się różnić w zależności od producenta) alternatora po włączeniu zapłonu, ale przy wyłączonym silniku. Napięcie to powinno być zbliżone do napięcia akumulatora. Jeśli wynosi 0V, oznacza to przerwę w obwodzie wzbudzenia.

Napięcie wzbudzenia alternatora: co to jest i dlaczego jest tak ważne?

Rola wzbudzenia: Jak mała iskra rozpoczyna cały proces ładowania?

Napięcie wzbudzenia to prąd elektryczny o niskim natężeniu, który zasila uzwojenie wirnika alternatora. Bez tego prądu wirnik nie jest w stanie wytworzyć pola magnetycznego, które jest niezbędne do indukcji prądu w uzwojeniach stojana. Proces ten można opisać następująco:

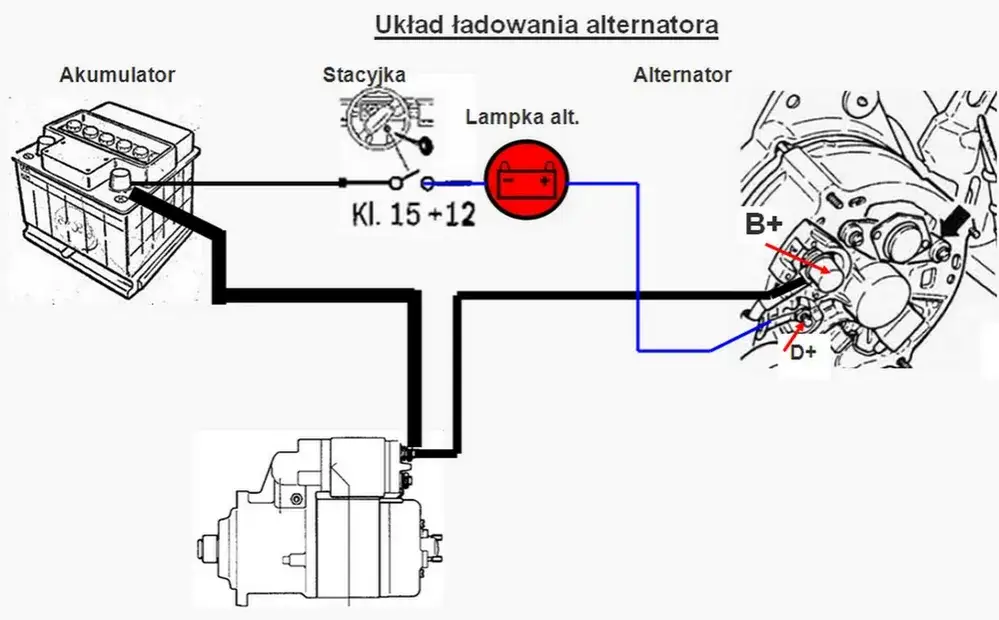

1. Po przekręceniu kluczyka w stacyjce, prąd z akumulatora przepływa przez kontrolkę ładowania (w starszych pojazdach) oraz przez regulator napięcia.
2. Następnie prąd ten trafia do szczotek, które przekazują go na pierścienie ślizgowe wirnika.
3. Zasilenie uzwojenia wirnika powoduje powstanie pola magnetycznego.
4. Gdy silnik zaczyna pracować, wirnik obraca się w polu magnetycznym stojana, co indukuje w nim napięcie.
5. Alternator zaczyna wytwarzać prąd, który ładuje akumulator.
6. Gdy napięcie wytworzone przez alternator zrówna się z napięciem akumulatora, kontrolka ładowania gaśnie, sygnalizując prawidłowe działanie systemu.

To właśnie ten początkowy impuls prądu, nazywany napięciem wzbudzenia, jest niczym iskra zapalająca cały proces ładowania. Bez niego, mimo obracającego się wirnika, alternator pozostaje bierny.

Co się dzieje, gdy napięcie wzbudzenia jest nieprawidłowe?

Jeśli napięcie wzbudzenia jest zbyt niskie lub w ogóle nie dociera do wirnika, alternator nie jest w stanie rozpocząć procesu ładowania. Skutkuje to stopniowym rozładowywaniem się akumulatora podczas jazdy. W skrajnych przypadkach może to doprowadzić do całkowitego rozładowania akumulatora, uniemożliwiając uruchomienie silnika. Długotrwała jazda z nieprawidłowym ładowaniem może również negatywnie wpływać na inne podzespoły elektroniczne pojazdu, które polegają na stabilnym zasilaniu.

Różnice w układach wzbudzenia: Klasyczne rozwiązania vs. nowoczesne samochody

W starszych pojazdach układ wzbudzenia był zazwyczaj prostszy. Prąd płynął przez kontrolkę ładowania na desce rozdzielczej, która pełniła podwójną rolę: informacyjną i elementu obwodu wzbudzenia. Regulator napięcia był często osobnym, mechanicznym lub prostym elektronicznym modułem.

Współczesne samochody wykorzystują bardziej zaawansowane systemy zarządzania energią. Proces wzbudzenia jest często kontrolowany przez komputer silnika (ECU) lub moduł BCM. Regulator napięcia jest zintegrowany z alternatorem i komunikuje się cyfrowo z jednostką sterującą pojazdu. Pozwala to na dynamiczną regulację napięcia ładowania w zależności od wielu czynników, takich jak obciążenie elektryczne, temperatura otoczenia czy stopień naładowania akumulatora. Taka "inteligencja" systemu ma na celu optymalizację zużycia paliwa i przedłużenie żywotności akumulatora.

Prawidłowe napięcie wzbudzenia: wartości, które musisz znać

Standardowa instalacja 12V: Jaki wynik na mierniku jest prawidłowy?

Dla większości samochodów osobowych z instalacją 12V, prawidłowe napięcie wzbudzenia, mierzone przy włączonym zapłonie, a wyłączonym silniku, powinno być zbliżone do napięcia spoczynkowego akumulatora. Oznacza to, że wynik na multimetrze powinien mieścić się w przedziale 12V do 12,8V. Ta wartość jest kluczowa, ponieważ stanowi ona sygnał dla alternatora, że ma on rozpocząć proces generowania prądu.

Napięcie spoczynkowe vs. napięcie pod obciążeniem: Kiedy i jak mierzyć?

Ważne jest rozróżnienie między napięciem wzbudzenia a napięciem ładowania. Napięcie wzbudzenia, o którym mówimy w tym kontekście, mierzymy przy wyłączonym silniku, ale włączonym zapłonie. Jest to napięcie "przygotowujące" alternator do pracy. Natomiast napięcie ładowania mierzymy przy pracującym silniku. Prawidłowe napięcie ładowania w większości samochodów wynosi od około 13,8V do 14,5V i świadczy o tym, że alternator efektywnie ładuje akumulator. Skupiamy się tutaj na tym pierwszym, inicjującym parametrze.

Czy typ alternatora wpływa na wartość napięcia wzbudzenia?

Podstawowa wartość napięcia wzbudzenia dla instalacji 12V jest zazwyczaj stała i mieści się we wspomnianym zakresie 12V-12,8V. Jednak w nowoczesnych pojazdach, gdzie proces wzbudzenia jest sterowany przez ECU, komputer może dynamicznie dostosowywać to napięcie. Nie oznacza to jednak, że wartość "bazowa" jest inna. Raczej komputer może modulować to napięcie w czasie rzeczywistym, aby optymalizować proces ładowania. W praktyce, podczas podstawowej diagnostyki, nadal oczekujemy sygnału zbliżonego do napięcia akumulatora na zacisku wzbudzenia.

Jak samodzielnie zmierzyć napięcie wzbudzenia alternatora?

Przygotowanie do pomiaru: Niezbędne narzędzia i środki ostrożności

Aby samodzielnie zmierzyć napięcie wzbudzenia alternatora, potrzebne będą:

• Multimetr: Cyfrowy multimetr z zakresem pomiaru napięcia stałego (DCV) do co najmniej 20V.
• Instrukcja obsługi pojazdu: Może zawierać informacje o lokalizacji alternatora i jego zacisków.
• Rękawice ochronne i okulary: Dla bezpieczeństwa pracy z elektryką samochodową.

Przed przystąpieniem do pomiaru upewnij się, że silnik jest wyłączony. Zachowaj szczególną ostrożność podczas pracy w komorze silnika, aby uniknąć zwarć i uszkodzenia elementów elektrycznych.

Lokalizacja kluczowych punktów pomiarowych: Gdzie przyłożyć miernik? (Zacisk D+, L, 61)

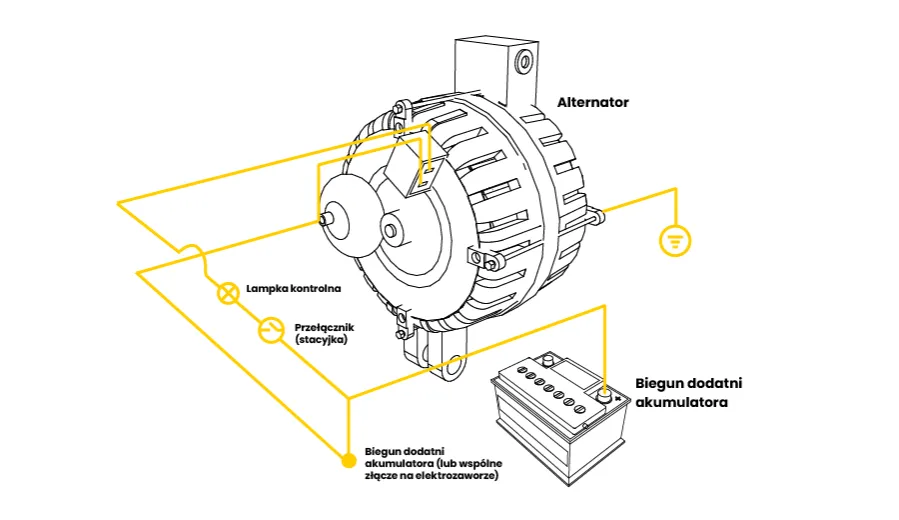

Aby wykonać pomiar, należy zlokalizować alternator w komorze silnika. Następnie zidentyfikuj zacisk oznaczony jako D+ (czasami spotykane są oznaczenia L lub 61, zależnie od producenta). Jest to zacisk, przez który doprowadzane jest napięcie wzbudzenia.

1. Ustaw multimetr na pomiar napięcia stałego (DCV) w odpowiednim zakresie.
2. Podłącz czerwoną sondę multimetru do zacisku D+ na alternatorze.
3. Podłącz czarną sondę multimetru do masy pojazdu. Może to być ujemny biegun akumulatora lub metalowa, niemalowana część nadwozia.
4. Włącz zapłon w samochodzie (nie uruchamiaj silnika).

Interpretacja wyników: Co oznaczają poszczególne wartości napięcia?

Po wykonaniu pomiaru, odczytaj wartość na multimetrze:

• Wartość zbliżona do napięcia akumulatora (12V-12,8V): Oznacza to, że obwód wzbudzenia jest prawidłowy, a napięcie dociera do alternatora. Problem z ładowaniem leży prawdopodobnie gdzie indziej (np. w samym alternatorze lub jego regulatorze).
• Wartość 0V: Wskazuje na przerwę w obwodzie wzbudzenia. Może to być spowodowane przepaloną kontrolką ładowania, uszkodzonym przewodem, lub problemem ze stacyjką/komputerem sterującym.
• Wartość niższa niż napięcie akumulatora (np. 8V-10V): Może sugerować obecność nadmiernego oporu w obwodzie wzbudzenia (np. skorodowane połączenia) lub częściowe uszkodzenie regulatora napięcia.

Brak wzbudzenia alternatora: jak znaleźć przyczynę usterki?

Najczęstsi winowajcy: Od przepalonej kontrolki po zużyte szczotki

Gdy stwierdzimy brak prawidłowego napięcia wzbudzenia, warto przyjrzeć się najczęstszym przyczynom:

• Przepalona kontrolka ładowania: W starszych pojazdach, gdzie prąd wzbudzenia płynie przez żarówkę kontrolki, jej przepalenie uniemożliwia wzbudzenie.
• Uszkodzony regulator napięcia: Regulator odpowiada za kontrolę napięcia wzbudzenia i napięcia ładowania. Jego awaria może skutkować brakiem prądu wzbudzenia.
• Zużyte szczotki alternatora: Szczotki są elementem eksploatacyjnym, który z czasem się ściera. Ich nadmierne zużycie może prowadzić do braku kontaktu z pierścieniami ślizgowymi wirnika.
• Uszkodzone pierścienie ślizgowe: Powierzchnia pierścieni ślizgowych może ulec zużyciu lub zanieczyszczeniu, przerywając dopływ prądu do wirnika.
• Przerwy w obwodzie elektrycznym: Uszkodzone przewody, luźne złącza lub korozja w obwodzie wzbudzenia mogą stanowić przyczynę problemu.

Diagnostyka obwodu wzbudzenia: Sprawdzanie ciągłości przewodów i połączeń

Aby zdiagnozować problem z obwodem wzbudzenia, należy sprawdzić ciągłość przewodów i jakość połączeń. Za pomocą multimetru ustawionego na tryb pomiaru rezystancji (omomierz), można sprawdzić, czy przewód od stacyjki (lub komputera sterującego) do zacisku D+ alternatora nie ma przerwy. Należy również upewnić się, że wszystkie połączenia są czyste i dobrze dokręcone.

Kiedy podejrzewać uszkodzony regulator napięcia?

Uszkodzony regulator napięcia może objawiać się nie tylko brakiem ładowania, ale także zbyt wysokim lub zbyt niskim napięciem ładowania, a także jego niestabilnością (fluktuacjami). Jeśli napięcie wzbudzenia jest prawidłowe, a mimo to ładowanie jest nieefektywne lub nieprawidłowe, regulator jest jednym z głównych podejrzanych.

Zużyte pierścienie ślizgowe jako ukryta przyczyna problemów

Pierścienie ślizgowe wirnika, choć często pomijane, są kluczowe dla prawidłowego wzbudzenia. Ich powierzchnia musi być gładka i czysta, aby zapewnić ciągły kontakt ze szczotkami. Wytarcie, porysowanie lub zanieczyszczenie pierścieni może prowadzić do przerywanego lub całkowitego braku dopływu prądu wzbudzenia do wirnika, co skutkuje problemami z ładowaniem.

Inteligentne ładowanie a napięcie wzbudzenia: zmiany w nowszych autach

Rola komputera (ECU/BCM) w sterowaniu procesem wzbudzenia

W nowoczesnych pojazdach, zwłaszcza tych spełniających normy emisji spalin Euro 5 i wyższe, proces wzbudzenia alternatora jest ściśle kontrolowany przez elektroniczne jednostki sterujące. Komputer silnika (ECU) lub moduł zarządzania nadwoziem (BCM) analizuje dane z różnych czujników (np. temperatury, obciążenia elektrycznego, stanu naładowania akumulatora) i na tej podstawie decyduje o napięciu, jakie ma być podane na wirnik alternatora. Pozwala to na precyzyjne zarządzanie energią w pojeździe.

Jak systemy Start-Stop i odzyskiwania energii wpływają na alternator?

Systemy takie jak Start-Stop oraz technologie odzyskiwania energii podczas hamowania (rekuperacja) stawiają przed alternatorami nowe wyzwania. Wymagają one od alternatora szybkiego reagowania i pracy pod zmiennym obciążeniem. Inteligentne systemy ładowania, sterowane przez ECU, dostosowują napięcie wzbudzenia i ładowania, aby maksymalnie wykorzystać energię odzyskiwaną podczas hamowania i zapewnić stabilne zasilanie w momentach, gdy silnik pracuje na niskich obrotach lub jest wyłączony.

Diagnostyka problemów z ładowaniem w nowoczesnych pojazdach: Czy domowe metody wystarczą?

Ze względu na złożoność systemów zarządzania energią w nowoczesnych samochodach, diagnostyka problemów z ładowaniem może być znacznie trudniejsza niż w starszych pojazdach. Proste pomiary napięcia multimetrem mogą nie wystarczyć do pełnej diagnozy. Często konieczne jest użycie specjalistycznego sprzętu diagnostycznego, takiego jak skanery komputerowe, które pozwalają na odczytanie kodów błędów z ECU i analizę parametrów pracy systemu ładowania w czasie rzeczywistym.

Kluczowe zasady dbania o prawidłowe wzbudzenie alternatora

Profilaktyka: Co robić, aby uniknąć problemów z ładowaniem?

Aby zminimalizować ryzyko problemów z napięciem wzbudzenia i ogólnym działaniem alternatora, warto stosować się do poniższych zasad profilaktycznych:

• Regularne sprawdzanie stanu akumulatora: Upewnij się, że akumulator jest w dobrym stanie i utrzymuje prawidłowe napięcie spoczynkowe.
• Kontrola wizualna: Okresowo sprawdzaj stan przewodów i połączeń elektrycznych w komorze silnika, szukając oznak korozji lub uszkodzeń.
• Terminowa wymiana zużytych elementów: Jeśli masz wątpliwości co do stanu szczotek lub regulatora napięcia, rozważ ich profilaktyczną wymianę, zwłaszcza przy większych przebiegach.
• Unikanie nadmiernego obciążenia: Nie podłączaj do instalacji elektrycznej pojazdu urządzeń o zbyt dużej mocy, które mogą nadmiernie obciążać alternator.

Kiedy naprawa jest opłacalna, a kiedy lepiej wymienić cały alternator?

Decyzja o naprawie alternatora lub jego wymianie zależy od kilku czynników. Jeśli problemem są jedynie zużyte szczotki lub uszkodzony regulator napięcia, a sam alternator jest w dobrym stanie technicznym, naprawa może być opłacalna. Koszt części zamiennych jest zazwyczaj niższy niż cena nowego alternatora. Jednak w przypadku poważniejszych uszkodzeń, takich jak uszkodzenie uzwojeń wirnika lub stojana, lub gdy alternator jest już bardzo stary i zużyty, bardziej ekonomicznym rozwiązaniem może okazać się wymiana całego podzespołu na nowy lub regenerowany.

Przeczytaj również: Alternator nie ładuje? Objawy, przyczyny i jak wzbudzić [70]

Kluczowe wnioski i Twoja dalsza droga podsumowanie

Zrozumienie roli i prawidłowych wartości napięcia wzbudzenia alternatora jest fundamentalne dla zapewnienia sprawnego ładowania akumulatora i stabilnej pracy całego układu elektrycznego Twojego pojazdu. Mam nadzieję, że ten artykuł dostarczył Ci jasnych odpowiedzi i praktycznych wskazówek, jak samodzielnie zdiagnozować ten kluczowy parametr.

• Prawidłowe napięcie wzbudzenia w instalacji 12V powinno wynosić 12V-12,8V przy włączonym zapłonie i wyłączonym silniku.
• Brak lub niskie napięcie wzbudzenia jest najczęstszą przyczyną braku ładowania, a jego źródłem mogą być proste usterki, jak przepalona kontrolka, lub bardziej złożone problemy z regulatorem czy połączeniami.
• W nowoczesnych pojazdach proces wzbudzenia jest zintegrowany z systemem zarządzania energią i sterowany przez ECU, co wymaga bardziej zaawansowanej diagnostyki.
• Samodzielny pomiar napięcia wzbudzenia na zacisku D+ multimetrem jest prostą i skuteczną metodą wstępnej diagnozy.

Z mojego doświadczenia wynika, że wiele problemów z ładowaniem, które na pierwszy rzut oka wydają się skomplikowane, ma swoje źródło w prostych kwestiach, takich jak słaby kontakt na zaciskach czy właśnie brak prawidłowego sygnału wzbudzenia. Nie zniechęcaj się, jeśli pierwsze próby diagnostyki nie przyniosą od razu rezultatów. Cierpliwość i metodyczne podejście są kluczem do sukcesu w mechanice samochodowej. Pamiętaj, że zrozumienie podstawowych zasad działania układu ładowania to pierwszy krok do samodzielnego rozwiązywania wielu problemów.

A jakie są Twoje doświadczenia z problemami ładowania w samochodzie? Czy samodzielnie mierzyłeś napięcie wzbudzenia? Podziel się swoimi spostrzeżeniami w komentarzach poniżej!
