Wiązka Fendt: Naprawa, objawy, zakup kompleksowy poradnik

Sprawna wiązka elektryczna to niewątpliwie krwiobieg każdego nowoczesnego ciągnika Fendt. To ona stanowi kluczowe połączenie między wszystkimi systemami od silnika, przez skrzynię biegów i układ hydrauliczny, aż po zaawansowane systemy komfortu i bezpieczeństwa operatora. Bez niej żaden z tych elementów nie mógłby prawidłowo funkcjonować, a cały ciągnik stałby się bezużyteczny.

Ignorowanie nawet najmniejszych sygnałów świadczących o problemach z instalacją elektryczną może prowadzić do prawdziwej lawiny negatywnych konsekwencji. Początkowo drobne usterki szybko przeradzają się w poważniejsze awarie, które nie tylko znacząco podnoszą koszty napraw, ale także stwarzają realne zagrożenie dla bezpieczeństwa operatora i maszyny. Co więcej, nieprzewidziane przestoje w pracy ciągnika, spowodowane nagłą awarią elektryki, mogą generować ogromne straty finansowe związane z opóźnieniami w pracach polowych.

Najczęstsze objawy uszkodzonej wiązki elektrycznej

Kiedy instalacja elektryczna w naszym Fendcie zaczyna szwankować, pierwsze sygnały często są subtelne, ale mogą wskazywać na poważniejszy problem. Warto zwrócić uwagę na kilka kluczowych aspektów:

• Problemy z oświetleniem: Niedziałające lub migające światła robocze, kierunkowskazy czy światła stopu to jedne z pierwszych i najbardziej zauważalnych objawów. Czasem problem dotyczy tylko jednego obwodu, innym razem kilku.
• Błędy na terminalu Vario: Komputer pokładowy może wyświetlać różnorodne kody błędów. Często dotyczą one czujników (np. prędkości obrotowej, temperatury), modułów sterujących (ECU) lub problemów z komunikacją w sieci CAN. Przykładowo, błędy dotyczące czujników skrzyni Vario, układu hydraulicznego czy silnika mogą być bezpośrednio powiązane z uszkodzoną wiązką, która przesyła dane między tymi komponentami a jednostką sterującą.
• Nieprawidłowe działanie podzespołów: Awaria wiązki może objawiać się problemami z działaniem EHR (elektrohydraulicznego sterowania podnośnikiem), klimatyzacji, radia, wycieraczek, a nawet bardziej zaawansowanych systemów jak Vario-Terminal.
• Problemy z uruchomieniem silnika: Uszkodzona wiązka, zwłaszcza ta odpowiedzialna za obwody rozruchowe lub zasilanie sterowników silnika, może całkowicie uniemożliwić odpalenie ciągnika lub powodować jego niespodziewane gaśnięcie podczas pracy.
• Awarie skrzyni biegów Vario: Szarpanie, problemy ze zmianą kierunku jazdy, czy błędy związane z elektrozaworami mogą być spowodowane nie tylko awarią mechaniczną samej skrzyni, ale przede wszystkim uszkodzeniem wiązki elektrycznej, która steruje jej pracą.

Główne przyczyny awarii wiązek elektrycznych

Instalacja elektryczna w ciągniku pracuje w trudnych warunkach, co naturalnie prowadzi do jej zużycia i potencjalnych awarii. Zrozumienie najczęstszych przyczyn pozwala na lepsze zapobieganie problemom:

Przetarcia i uszkodzenia mechaniczne to zdecydowanie najczęstsza bolączka. Wiązki elektryczne są narażone na ciągłe naprężenia, zginanie i tarcie w miejscach, gdzie przechodzą przez elementy karoserii, w pobliżu ruchomych części maszyn czy w punktach narażonych na wibracje. Z czasem izolacja ulega przetarciu, odsłaniając przewody i prowadząc do zwarć.

Gryzonie, takie jak kuny czy myszy, stanowią poważne zagrożenie, szczególnie dla ciągników garażowanych w stodołach lub innych budynkach gospodarskich. Ich zęby z łatwością przegryzają izolację przewodów, powodując kosztowne uszkodzenia, które często odkrywamy dopiero wtedy, gdy pojawią się pierwsze objawy awarii.

Korozja jest nieuniknionym problemem w środowisku rolniczym. Wilgoć, błoto, a także agresywne środki chemiczne używane w nawozach i środkach ochrony roślin, mogą wnikać do złączy i wtyczek. Prowadzi to do utleniania się pinów, pogarszając kontakt elektryczny i powodując przerywanie obwodów.

Wiek i zmęczenie materiału sprawiają, że izolacja przewodów z czasem twardnieje, staje się krucha i zaczyna pękać. W starszych ciągnikach jest to naturalny proces, który może prowadzić do zwarć, zwłaszcza w miejscach narażonych na zginanie lub wibracje.

Przegrzanie to często skutek błędów w instalacji lub nieprofesjonalnych modyfikacji. Zbyt duże obciążenie obwodu, na przykład przez podłączenie dodatkowego, nieprzewidzianego odbiornika, lub bezpośrednie zwarcie, może doprowadzić do nadmiernego nagrzania przewodów, stopienia izolacji, a w skrajnych przypadkach nawet do pożaru.

Diagnostyka wiązki elektrycznej krok po kroku

Zanim zdecydujemy się na kosztowną wymianę, warto spróbować samodzielnie zdiagnozować problem. Oto jak możemy podejść do tego zadania:

1. Wzrokowa inspekcja wiązki: Zacznij od dokładnego obejrzenia całej dostępnej długości wiązek elektrycznych. Szukaj widocznych przetarć, pęknięć izolacji, śladów przegryzienia przez gryzonie, śladów przypalenia lub stopienia izolacji, a także oznak korozji na złączach. Szczególną uwagę zwróć na miejsca zgięć, przejścia przez przegrody karoserii oraz okolice silnika i skrzyni biegów, gdzie wiązki są najbardziej narażone na uszkodzenia.
2. Sprawdzenie złączy i punktów masowych: Kluczowe jest dokładne sprawdzenie wszystkich złączy i punktów masowych. Upewnij się, że są czyste, wolne od korozji, a piny są dobrze osadzone i zapewniają prawidłowy kontakt. Luźne lub skorodowane połączenie to częsta przyczyna problemów z elektryką.
3. Użycie multimetru i próbnik napięcia: Proste narzędzia mogą zdziałać cuda. Multimetrem możesz sprawdzić ciągłość przewodów (czy nie są przerwane) oraz mierzyć napięcie w poszczególnych punktach instalacji. Próbnik napięcia pomoże szybko zlokalizować, gdzie prąd dociera, a gdzie go brakuje.

W zaawansowanej diagnostyce nieocenione okazują się schematy elektryczne. Są one kluczowe do zrozumienia logiki działania instalacji i precyzyjnego zlokalizowania usterki. Gdzie ich szukać?

• Instrukcje serwisowe od dealerów Fendt: To najbardziej wiarygodne i szczegółowe źródło informacji.
• Fora internetowe dla rolników i mechaników: Użytkownicy często dzielą się wiedzą, fragmentami schematów lub wskazówkami dotyczącymi konkretnych modeli.
• Specjalistyczne firmy zajmujące się naprawą elektroniki maszyn rolniczych często posiadają dostęp do baz danych ze schematami.

Naprawa czy wymiana wiązki kiedy co wybrać?

Decyzja o sposobie rozwiązania problemu zależy od skali uszkodzeń i dostępnych zasobów. W niektórych przypadkach możliwa i opłacalna jest naprawa punktowa. Jest to rozwiązanie stosowane głównie przy pojedynczych, zlokalizowanych uszkodzeniach, takich jak przetarcie jednego przewodu. Polega ona zazwyczaj na lutowaniu uszkodzonego fragmentu z użyciem specjalnych złączek termokurczliwych lub wymianie krótkiego odcinka przewodu. Jest to opcja tańsza, ale może być czasochłonna i nie zawsze gwarantuje długotrwałe rozwiązanie, zwłaszcza jeśli uszkodzeń jest więcej.

Jednakże, w sytuacjach, gdy uszkodzenia są rozległe na przykład po pożarze, w wyniku licznych przetarć na całej długości wiązki, lub gdy gryzonie zniszczyły znaczną jej część wymiana całej wiązki jest jedynym rozsądnym rozwiązaniem. Pozwala to na przywrócenie pełnej sprawności i pewności działania instalacji na długie lata, eliminując ryzyko powrotu problemów w niedalekiej przyszłości.

Opcje zakupu wiązki elektrycznej

Wybór odpowiedniej wiązki elektrycznej to kluczowy etap naprawy. Na rynku dostępne są różne opcje, każda z nich ma swoje wady i zalety:

Aby zapewnić kompatybilność z konkretnym modelem ciągnika Fendt, kluczowe jest prawidłowe zidentyfikowanie numeru katalogowego potrzebnej wiązki. Informacja ta zazwyczaj znajduje się w dokumentacji technicznej maszyny lub można ją uzyskać u autoryzowanego dealera, podając dokładny model i numer seryjny ciągnika.

Zakup używanej wiązki może być kuszący ze względu na cenę, ale niesie ze sobą spore ryzyko. Zanim zdecydujesz się na taki zakup, dokładnie sprawdź:

• Stan izolacji przewodów szukaj pęknięć, przetarć, śladów przegryzienia.
• Stan złączy i pinów czy nie są skorodowane, wyłamane lub luźne.
• Czy wiązka nie nosi śladów przegrzania lub uszkodzeń mechanicznych.
• Jeśli to możliwe, poproś o potwierdzenie, że wiązka była sprawna przed demontażem.

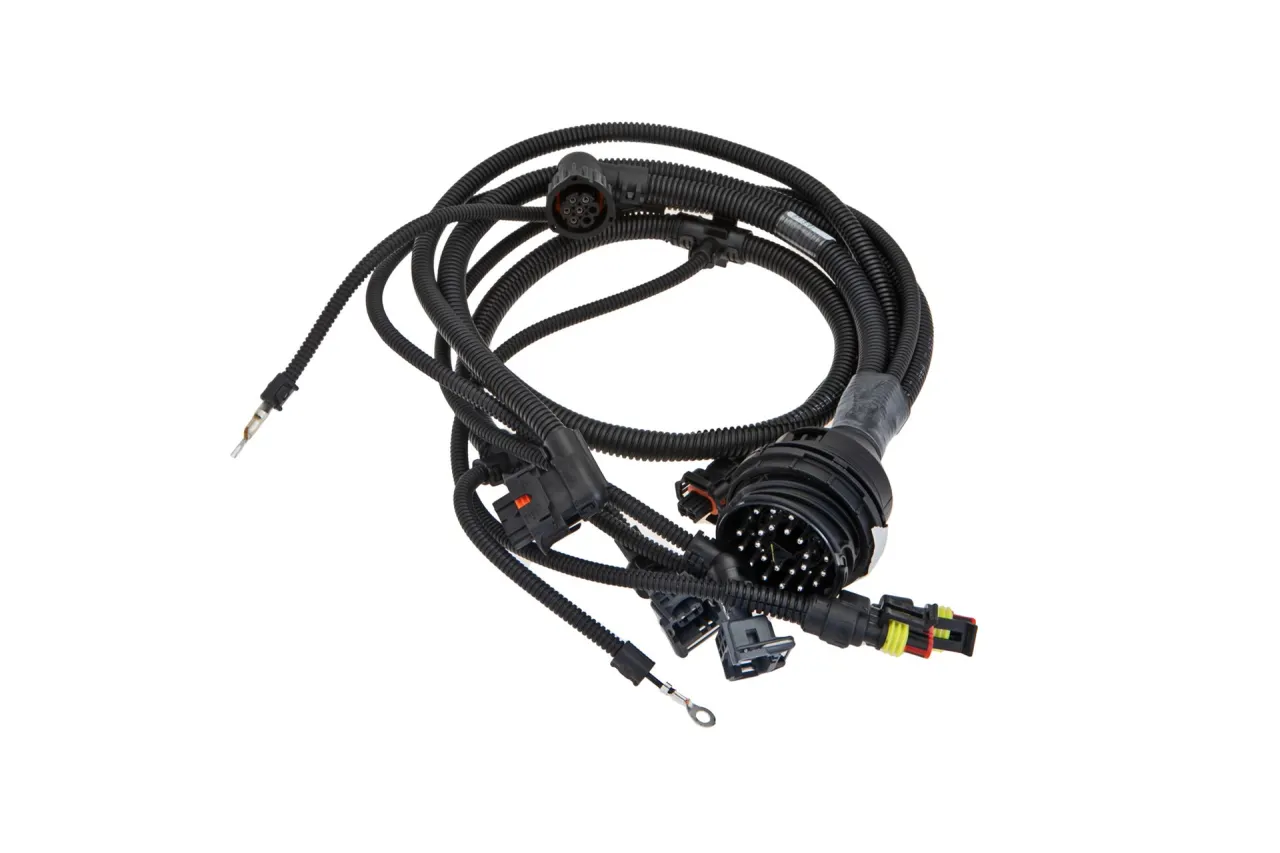

Na polskim rynku dostępne są również wysokiej jakości zamienniki. Producenci tacy jak np. Hella, Kramp czy inne firmy specjalizujące się w częściach do maszyn rolniczych oferują wiązki, które pod względem jakości wykonania i materiałów często dorównują oryginałom, a przy tym są znacznie tańsze. Jest to często najlepszy kompromis między ceną a jakością.

Jako alternatywę, szczególnie w przypadku trudno dostępnych lub bardzo drogich modeli ciągników, warto rozważyć dorabianie wiązki na zamówienie. Specjalistyczne firmy zajmujące się regeneracją i produkcją wiązek elektrycznych dla maszyn rolniczych mogą wykonać nową wiązkę na podstawie starego wzoru lub schematu, zapewniając idealne dopasowanie i wysoką jakość wykonania.

Zapobieganie uszkodzeniom konserwacja i ochrona

Aby uniknąć przyszłych problemów z wiązką elektryczną, warto wdrożyć kilka prostych, ale skutecznych działań profilaktycznych:

• Zabezpieczanie przed gryzoniami: Stosuj odstraszacze ultradźwiękowe lub chemiczne w miejscu garażowania ciągnika. Można również rozważyć fizyczne osłony na szczególnie narażone fragmenty wiązek. Utrzymywanie porządku w stodole ogranicza miejsca, w których gryzonie mogą się chować.
• Konserwacja złączy: Regularnie czyść i konserwuj złącza elektryczne. Używaj specjalistycznych preparatów do czyszczenia styków i zabezpieczania ich przed korozją. Zapewni to dobry kontakt elektryczny i przedłuży żywotność instalacji.
• Bezpieczne mycie ciągnika: Podczas mycia maszyny unikaj kierowania silnego strumienia wody bezpośrednio na wrażliwe punkty instalacji elektrycznej, takie jak złącza, skrzynki bezpieczników czy moduły sterujące. Używaj niższych ciśnień i staraj się nie zalewać tych obszarów.

Przeczytaj również: Alternator nie ładuje? Objawy, przyczyny i jak wzbudzić [70]

Kluczowe wnioski i Twoje dalsze kroki

Mam nadzieję, że ten obszerny przewodnik pomógł Ci zrozumieć, jak kluczowa jest sprawna wiązka elektryczna w ciągniku Fendt i jak skutecznie radzić sobie z potencjalnymi awariami. Od rozpoznania pierwszych objawów, przez diagnostykę, aż po wybór najlepszej opcji naprawy lub zakupu teraz masz wiedzę, która pozwoli Ci zaoszczędzić czas i pieniądze.

• Nie ignoruj objawów: Nawet drobne problemy z oświetleniem czy komunikatem na terminalu Vario mogą sygnalizować poważniejszą usterkę wiązki.
• Dokładna diagnostyka to podstawa: Wzrokowa inspekcja, sprawdzenie złączy i użycie multimetru to kluczowe kroki do zlokalizowania problemu.
• Rozważ opcje: Naprawa punktowa jest możliwa, ale przy rozległych uszkodzeniach najlepszym rozwiązaniem jest wymiana wiązki na nową lub sprawdzony zamiennik.
• Zapobieganie jest lepsze niż leczenie: Regularna konserwacja i ochrona instalacji przed czynnikami zewnętrznymi znacząco przedłużą jej żywotność.

Z mojego doświadczenia wynika, że wiele problemów z instalacją elektryczną można rozwiązać, poświęcając odrobinę czasu na dokładną diagnostykę i zrozumienie podstawowych zasad działania. Pamiętaj, że cierpliwość i metodyczne podejście są kluczowe. Nie zniechęcaj się, jeśli pierwsze próby nie przyniosą natychmiastowych rezultatów często potrzeba kilku podejść, aby w pełni zrozumieć złożoność problemu.

A jakie są Twoje doświadczenia z awariami wiązek elektrycznych w ciągnikach Fendt? Czy miałeś do czynienia z podobnymi problemami i jak sobie z nimi poradziłeś? Podziel się swoją opinią w komentarzach poniżej!
